本篇目录：
接地标准国家规范
防雷接地相关国家标准 GA371-2001《计算机信息系统实体安全技术要求》；GB2887－2000《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》。
根据百度文库查询得知，接地线规范标准国标如下：作用：接地线的首要作用是保护电气设备和人身安全，它的主要任务是防止电气设备的金属外壳带电而造成触电事故。
保护接地标准：主接地：（1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。主接地极应在主、副水仓中各埋设1块。
防雷接地国家标准 GB 50343-2012 《建筑物电子信息系统防雷技术规范》GB 50057-2010 《建筑物防雷设计规范》 相关标准具体要求 本工程为监控系统雷电防护，包含立杆直击雷防护和监控系统电源系统防护。

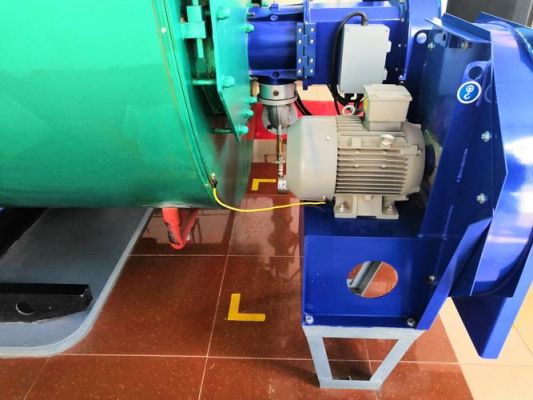

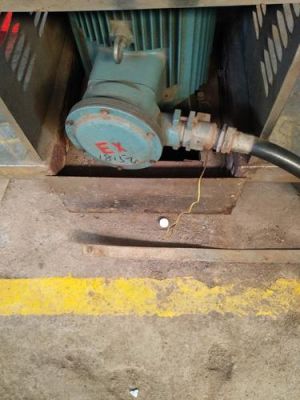

电机外壳接地线国家标准
接地线执行标准：DL/T879-2004 不一样，GB2681规定：交流三相，接地线（PE）用黄绿双色线，零线（N）用淡蓝。电焊机接地线一般分为两种 输入的一次电源的接电线。输出大功率的接地线。
根据电缆允许载流量及电动机起动时线路允许压降，距配电室280m远75kW电动机电缆选用VV-3×150+1×50电缆；距配电室280m远，2kW电动机回路选用VV-3×6+1×4电缆。
设备接地电阻要求标准为4—10欧姆，最高不能大于10欧姆，4欧姆以下更好；专门用于防止静电危害的接地系统，其接地电阻值不大于100MΩ。
在使用导线上没有说必须使用裸铜导线，只要是耐氧化的金属材料（例如：铜导线，钢筋，钢管等）并且导体的截面积载流量一定要能承受设备出现接地时的对地短路电流。
《焊接与切割安全》GB9448-88 国家标准规定要求：3．1．10．1各种电焊机(交流、直流)、电阻焊机等设备或外壳、电气控制箱、焊机组等，都应按现行(SDJ)《电力设备接地设计技术规程》的要求接地，防止触电事故。
一般来说电机外壳不接地不影响电机运行，但不安全；不过如果电源有漏电保护，三相电机的外壳可以不接地。
电气设备的漏电保护及接地的设计规范?
1、设计时必须严格区分中性线和保护接地线。三极四线式和四极式漏电断路器的中性线应接在断路器中，经过断路器的中性线不能再作为保护接地线使用，也不能重复接地或接电气设备外壳。而保护地线不得接人漏电断路器内。
2、⑤ 电气设备的工作接地与保护接地应与防雷接地分开，并保持一定的防止反击的安全距离。
3、TN-S系统接地形式施工现场的电气系统接地形式采用TN-S系统，所有电气设备的金属外壳都必须与保护线PE连接。
4、接地线标准是指为了保障电气设备的安全性而制定的一系列实施规范。接地线是电气设备中的一根导线，其作用是将设备的金属外壳与地面相连，以便在设备出现漏电时，电流能够通过接地线流回地面，从而保护人身安全和设备本身。
接地线标准有哪些?
接地线的标准如下：接地电阻：接地电阻是指接地系统与地之间的电阻，一般要求不大于4欧姆。接地方式：接地方式有单点接地、多点接地和网状接地等，根据不同的场合和要求选择不同的接地方式。
厚度也不能小于5毫米；接地线的电阻值不能大于2欧姆；用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成。
有关接地施工的标准规范主要有：《GB∕T 50065-2011 交流电气装置的接地设计规范》、《GB 50057-2010建筑物防雷设计规范》、《GB 50217-2018 电力工程电缆设计标准》等。
根据百度文库查询得知，接地线规范标准国标如下：作用：接地线的首要作用是保护电气设备和人身安全，它的主要任务是防止电气设备的金属外壳带电而造成触电事故。
保护接地标准：主接地：（1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。主接地极应在主、副水仓中各埋设1块。
接地极标准变压器接地极标准
1、米2左右，用铁板在变压器中性点中引出。将变压器的中性点(N)与变压器壳体连接并可靠接地，从接地点上单独引出保护地线(PE线)。
2、主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。
3、当无规定时，不应小于 0.6m。角钢、钢管、铜 接地体（线）的连接。1接地体（线）的连接应采用焊接，焊接必须牢固无虚焊。
4、共用接地体(联合接地)应不大于接地电阻1欧。电气设备接地属于安全接地，如果是独立设备，应该不大于4Ω，如果是公共接地应不大于1Ω。
5、镀锌扁钢应不小于40mm*4mm。5）接地引下线与接地体可靠电气连接。6）接地体接地电阻 （防雷、中性点 、保护三种接地共用），100kva及以上的变压器等于或小于4欧姆，100kva以下的小于10欧姆。
6、煤电钻综保和信号照明综保必须安装局部接地极和辅助接地极。局部接地极的安装技术规格及标准同上；辅助接地极连接导线、接地导线采用162祼铜线，接地极技术规格及标准同上；局部接地极和辅助接地极必须大于5m。
国家规范接地线的标准
例如，接地线的截面积应不小于相线的截面积，长度应不大于30米，电阻应不大于4欧姆。安装要求：安装接地线时，需要选择合适的接地点，并确保接地线的牢固可靠。
接地线的标准如下：接地电阻：接地电阻是指接地系统与地之间的电阻，一般要求不大于4欧姆。接地方式：接地方式有单点接地、多点接地和网状接地等，根据不同的场合和要求选择不同的接地方式。
国家标准规定保护接地线的截面积应：小于或等于16平方时，与线路导线等截面积，大于16平方或不小于35平方的时候，可以使用16平方，大于35平方以上的可以等于线路导线截面积的1/2。
防雷接地相关国家标准 GA371-2001《计算机信息系统实体安全技术要求》；GB2887－2000《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》。
到此，以上就是小编对于设备外壳接地标准图片的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
