什么是直流理想电压源???
电阻不同。在实际电路中，实际电源是存在着电阻的，所以电路中的电流计算上是要考虑到电源电阻的，而理想中的电源是没有电阻的，电流计算就是电源除以总电路的电阻。实际电压中的电阻会增加。
理想电压源是一种电压输出完全稳定、没有电阻、电感和电容的电压源。它的电压永远是一个固定值，不受外界环境的影响，并且可以提供无限大的电流。相反，实际电压源是一种电压输出有限的、有电阻、电感和电容的电压源。
理想电压源是从实际电源抽象出来的一种模型，在其两端总能保持一定的电压而不论流过的电流为多少。电压源具有两个基本的性质：第一，它的端电压定值U或是一定的时间函数U(t)与流过的电流无关。
电流源两端电压无穷大视为开路；电流源单独作用时，电压源两端电压近乎零可视为短路。电压源单独使用时，电源正负极未相连，无电流流通，相当于断路；电流源单独使用时，电源相当于导线，正负极之间无电压，相当于短路。
内阻 实际电压源有内阻，理想电压源没有内阻。理想电压源的内阻为0，当输出电流从0 变化到无穷大时，输出电压不变；电压 实际电压源电压有波动，理想电压源电压稳定。
理想电流源的输出电流只按其自身规律变化。若iS(t)是不随时间变化的常数，即是直流理想电流源。若iS(t)是一定的时间函数（如正弦交流电），则将随时间t而发生变化。

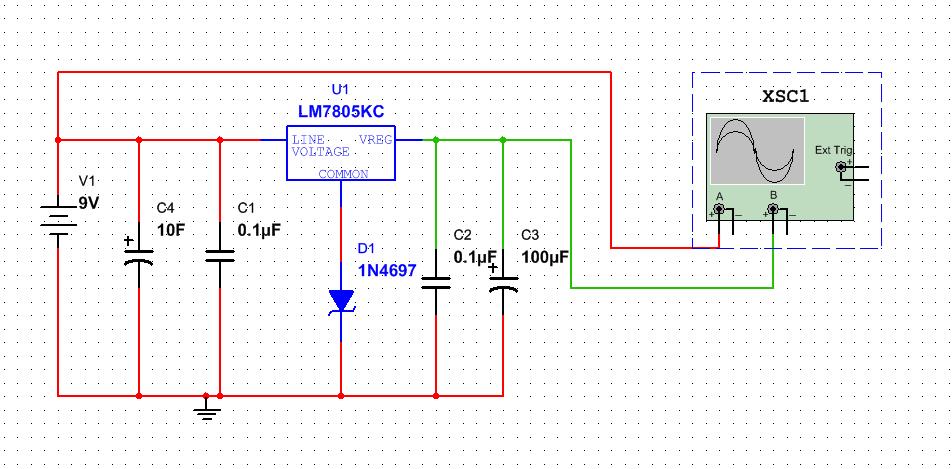

怎样用multisim绘制5V的直流电压源呢
1、首先打开软件，然后可以看到放置信号源选项，如下图所示。然后点击放置信号源，会看到有一系列的选项，然后在这些选项里寻找，如下图所示。可以在选项里面找到powersources，然后选择powersources，如下图所示。
2、如下图，打开Multism，进入主界面后，单击工具栏上方的的【绘制】，并选择【元器件】。
3、打开“multisim”。点击右上角的“绘制”。在弹出的窗口，选择“元器件”。在右侧选择“SIGNAL_VOLTAGE_SOURCES”。选择“PULSE_VOLTAGE”，再点击“确定”即可。
4、首先要把交流电整流成直流电，经电容滤波后再使用5V稳压块即可获得5V的直流电压。操作步骤如下：从电源库中调出交流电压源及接地符号 同时，双击交流电源符号，对话框中设置电压值为13V，频率为50Hz。
简易直流稳压电源设计
交流电源变压器把220Vac市电降压为9Vac，其峰值电压为1726V，考虑到电网电压可能有上下10%的波动，实际的电压范围为145V~14V之间。
制作一个直流稳压电源电路图（电压可调范围在5~12v），方法如下：先来了解一下所要使用的元件，我们这次选用的器件有三端可调式集成稳压器有输出为正电压的CW11CW317等系列和输出为负电压的CWl3CW337等系列 。
其中交流电源变压器选用9Vac/6W，四支整流二极管选用1N4001（最大整流电流1A、反向耐压30V），两支滤波电容选用2000μF/16V和1000μF/10V的铝电解电容，线性稳压器选用MC7806（输出电压6V、输出电流1A、最小失稳电压3V）。

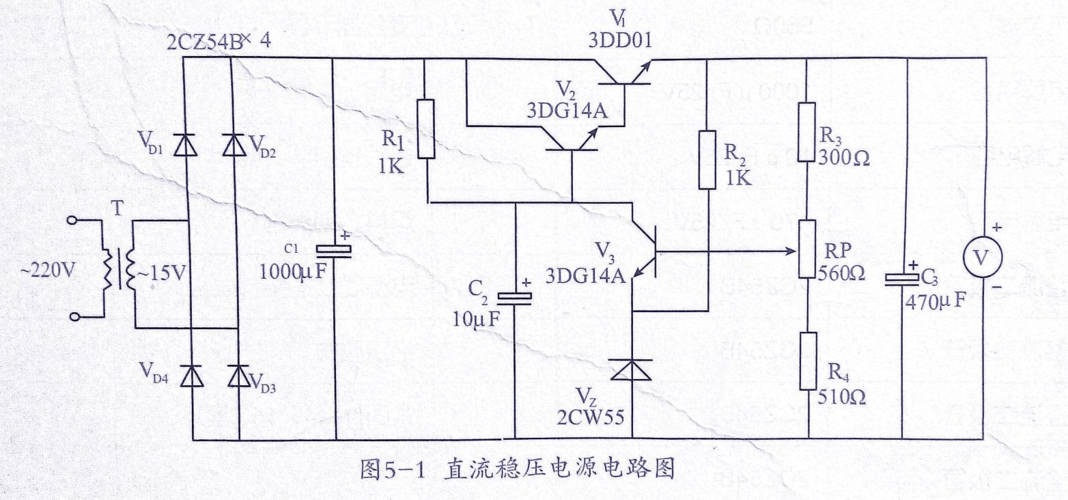

直流稳压电源电路原理 直流稳压电源一般由变压器、整流器、滤波器和稳压器四部分组桑缤？所示。
用4个4007就行，便宜）整流输出接一个16v1000uf的滤波电容后面接一个三端可控稳压管lm317，配上几个电阻电位器，317后端分别接接16v，1000uf，100uf的滤波电容各一个和1个陶瓷电容472（滤高频波）。一切就这么简单。
直流电源的电压怎样计算?
1、V交流整流后，直流电压为220X0.9=198V，整流后的直流电压值跟整流效率有关系，对于半桥整流，整流效率为0.45，全桥整流效率为0.9。电容降压的工作原理并不复杂。
2、把若干混连电阻分解成局部的串联或者并联，分别算出各个电阻分得的电压。
3、整流管通常为硅管，压降按0.7V计算，24V交流电整流后，减去两倍的整流二极管压降，直流侧的峰值电压为24*414-2*0.7≈35V。由于整流后有电容滤波，空载时，输出直流电压就是35V。
4、电阻1电压=总电压*电阻1/（电阻1+电阻2+……电阻n）电阻2电压=总电压*电阻2/（电阻1+电阻2+……电阻n）其它电阻电压公式类推。你的计算错了。
5、led开关电源主要涉及它的电压，直流电流。一般情况下，led灯的电压为每只3v左右，电流则根据其功率计算：如单个灯为1w的话，则其通过的电流约为330ma，并且led灯如果要用的话必须要稳流，这样灯的亮度才不会变。
到此，以上就是小编对于设计直流标准电压源的电路图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
