smt贴片加工完成后接插件的怎样焊接
首先来张全部焊接一个点的PCB图 焊接贴片的必须工具。准备焊接的DD 先用烙铁加热焊点。夹个贴片马上过去。等贴片固定后焊接另外一边。
首先贴片电阻的焊脚最外层是镀锡的，普通的贴片电阻焊脚正面都是先印刷银导体油墨（侧导大部分是真空溅射上去的），银印刷层上面是镀镍后再镀锡（部分低阻值产品是是镀铜再镀镍镀锡）。
工具的选择 贴片元器件的焊接需要的基本工具有小镊子、电烙铁、吸锡带、除此之外还需要热风枪、防静电手环、松香、酒精溶液、带台灯的放大镜。下面对smt贴片元件工具的选择、使用及作用作一简单介绍。
在焊接后用酒精清除板上的焊剂。焊接方法 1．在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。
波峰焊接侧的SMT贴片元件用胶水固定到位。SMT贴片元件必须能够承受伴随熔融焊波的峰值温度热冲击。PCB 顶面的温度通常远低于焊料固相线温度，从而防止形成任何焊点。
主要需要注意的问题有这些： 烙铁头的温度烙铁头在不同温度的情况下，点入松香会产生不同的现象，我们可以通过判断烙铁头放在在松香上时松香的状态来选择适宜的温度，松香融化较快又不冒烟是最合适的。
贴片芯片的焊接方法
1、再用烙铁化开焊盘上的焊锡，压住芯片的手指稍稍使点力，让芯片能紧密的贴着 PCB，这个引脚也就焊接好了。向下压的时候别太用力了，特别是别在焊锡完全化开之前太用力了，不然引脚用弯掉的。
2、轻触是指操作时烙铁头应先对印制板的焊点或导带加热，尽量不要碰到元件。另外还要控制每次焊接时间在3秒钟左右，焊接完毕后让电路板在常温下自然冷却。以上方法和技巧同样适用于贴片式晶体三极管的焊接。
3、而对于管脚多而且多面分布的贴片芯片，单脚是难以将芯片固定好的，这时就需要多脚固定，一般可以采用对脚固定的方法。即焊接固定一个管脚后又对该管脚所对面的管脚进行焊接固定，从而达到整个芯片被固定好的目的。
4、焊接方法 1．在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。2．用镊子小心地将PQFP芯片放到PCB板上，注意不要损坏引脚。
贴片元件焊接方法
根据贴片元件的管脚多少，其固定方法大体上可以分为两种——单脚固定法和多脚固定法。对于管脚数目少（一般为2-5个）的贴片元件如电阻、电容、二极管、三极管等，一般采用单脚固定法。即先在板上对其的一个焊盘上锡。
迅速把元件紧贴焊盘边缘并插入将其焊好。元件放入焊盘时必须紧贴主板的表面插入焊盘，并使元件处在整个安装位置的中间。当元件与焊盘之间的焊锡完全充分润湿后，抽去电烙铁。
轻触是指操作时烙铁头应先对印制板的焊点或导带加热，尽量不要碰到元件。另外还要控制每次焊接时间在3秒钟左右，焊接完毕后让电路板在常温下自然冷却。以上方法和技巧同样适用于贴片式晶体三极管的焊接。
贴片元件焊接方法 在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良 或被氧化，造成不好焊，芯片则一般不需处理。 用镊子小心地将 QFP 芯片放到 PCB 板上，注意不要损坏引脚。

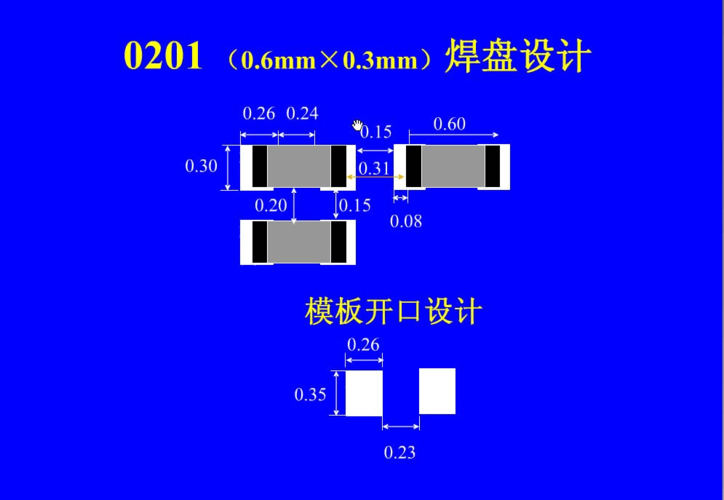

到此，以上就是小编对于0201贴片焊接的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
