本篇目录：
- 1、配电箱系统图怎么看
- 2、照明配电系统图是什么?内容包括什么?
- 3、怎么看懂照明配电箱系统图
- 4、配电柜系统图怎么看?
- 5、配电系统图
- 6、电力系统图怎么看?
配电箱系统图怎么看
看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。一般配电箱系统图都是树式和放射式混合的，即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷。
从左往右：开关、回路号、电线、敷设方式、负荷大小、回路名称。
怎样能 学会看懂原理图 要熟悉配电箱所用到的各种常见电气元件及它们的工作原理、触头分布、触头动作情况，如：空气开关、交流接触器、热继电器，等等。
、（60）是电度表的大小，15是额定电流，40（60）是电度表允许的最大电流。C40/1P也是断路器，表示断路器的额定电流是40安的，断路器是1极的，C表示断路器是配电用的。非标2个是指配电箱不是标准的，而是非标准的。
从主电源过来共三组：2个配电箱加另一组5×10平方电源穿管。每个配电箱里面4个回路，分别为2路10A单极开关照明和2路16A二极开关插座。
照明配电系统图是什么?内容包括什么?
照明系统图的作用是表明：照明的安装容量、计算负荷；导线的型号、根数、配线方式、管径；配电箱、开关、熔断器的型号、规格等。照明平面图的作用是表明：线路的敷设位置、敷设方式；灯具、开关、插座、配电箱的安装位置、安装方法、标高等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。一般配电箱系统图都是树式和放射式混合的，即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷。
看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。
怎么看懂照明配电箱系统图
识读步骤电气照明工程施工图的识读步骤，一般是从进户装置开始到配电箱，再按配电箱的回路编号顺序，逐条线路进行识读直到开关和灯具为止。
明装配电箱，配电箱安装在墙上时，应采用开脚螺栓(胀管螺栓)固定，螺栓长度一般 为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。

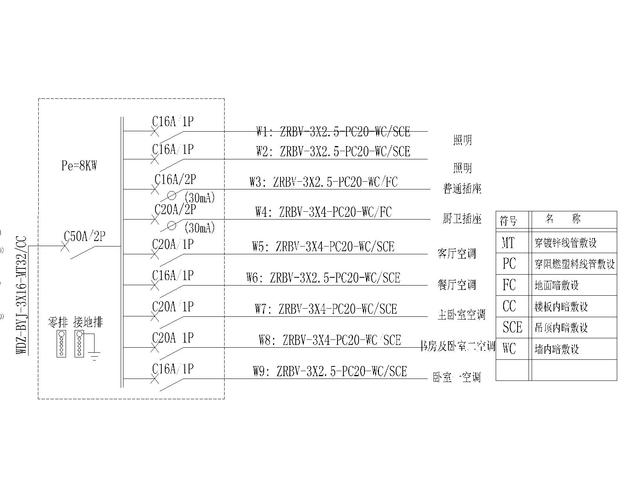

虚线框内为配电箱器件配置，本箱额定容量8KW。进线：WDZ-BYJ-3*16-MT32/CC，无卤低烟阻燃电线，规格3*16，穿32薄壁电线钢管，CC（楼板内暗敷设）应为WC（墙内暗敷设）或CC，WC。
看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。
配电柜系统图怎么看?
1、看配电箱的系统图，首先要了解什么是配电箱。它是所有用户用电的总的一个电路分配箱。一般配电箱系统图都是树式和放射式混合的，即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷。
2、从左往右：开关、回路号、电线、敷设方式、负荷大小、回路名称。
3、一般配电箱里的接线都有标号，按照线头的标号可以找到该线所连接的电气元件，根据走线可以画出线路图。根据线路图以及各电气元件触头的分合情况就可以得出该电路图的工作原理。

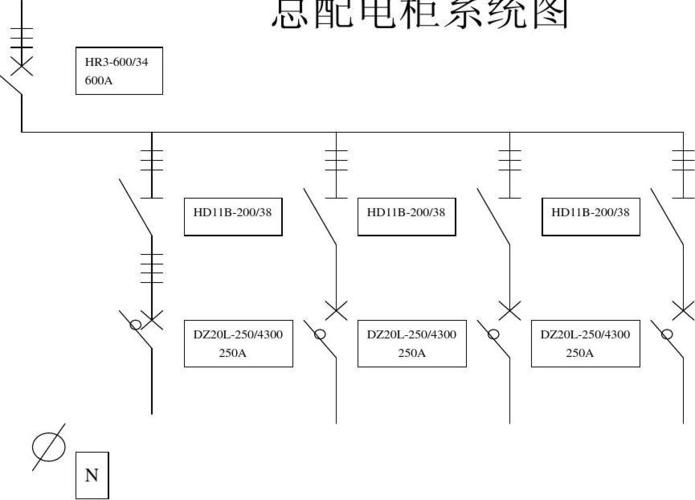

4、低压配电柜主要就是进线、出线和补偿。出线柜的多少要看回路数的多少，一般都是6-8回一个柜子，但是主要是看这一回的电流大小，回路配的开关大小，不同电流的开关大小事不同的。
5、也会有单相输出的，主要是动力配电箱由于后端设备会要求稍微多些，还有些附加功能，比如仪表之类的。一般系统图中都会标注开关后接的设备用途的，你看这个就可以了。
6、图中我画的1234是这样表示的 1“三相4极漏电开关640.4P是63型40安4极 2：单极空气开关63型20安1P=单极 3：3*4表示三条个平方的线 4：5*16就是5条16平方的线 基本上就是这样了希望满意。
配电系统图
建议本配电箱另设【手动-时控】转换；若全部灯具同时开闭，则建议选1个接触器接入进线（断路器后、母线前），3TF47。完整的配电箱系统图，还需画出箱体（矩形框），标注接地端子等。
一般配电箱系统图都是树式和放射式混合的，即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷 （2#配电箱）---2#区域的各个负荷 （3#配电箱）---3#区域的各个负荷 具体的可以拿一个具体线路出来分析。
P、2P、3P在系统图中代表空开的极位的意思。LLL3表示三相电源编号。1P是通断一路电的开关，2P为通断2路电的开关，以此类推。
根据题意，我们需要识别高低压配电系统图中1-6所表示的设备名称，并说明停电和通电的次序。首先，根据图中的符号和标记，我们可以识别出各个设备的名称和作用： 10KV线：输送电力的高压电缆，将电力从电源输送到变电站。
电力系统图怎么看?
1、通过仔细观察电力系统图纸，我们可以了解到电力系统各个部分的布局和连接方式。例如，我们可以清楚地看到输电线路、变电站和配电设备之间的相互联系。
2、结合基础知识看图 无论看电力系统图，还是看电子电路图，都需要具备一定的电工、电子技术的基础理论知识，只有掌握了和电气图有关的基本理论知识才能更好、更准确地识读电路图。
3、读一次电路图一般是从主变压器开始，了解主变压器的技术参数.然后先看高压侧的接线.再看低压侧的接线。
4、③看主电路中的其他电器，了解其功能。图中的QS是控制电源的电源开关；傅是保险丝，作为短路保护装置。FR是作为过载保护装置的热继电器；④看电源，知道主电路的电源电压是380V还是220V。看辅助电路的步骤：①看电源。
5、首先需要知道电路图的每个元件的图纸含义，和实际物品相对应。其次需要看懂之间连线的绘制方法，再次就是多看，多做，理解电工线路的走向，规范。
到此，以上就是小编对于标准配电系统图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
