国家有关谐波的标准有哪些要求呢
现在执行的国家标准是GB/T 14549-1993。这个要根据电压等级来的，400V的谐波标准是畸变率不超过5%，该标准的具体内容，自己也可以去查询的。
执行的国家标准是GB/T 14549-1993。这个要根据电压等级来的，400V的谐波标准是畸变率不超过5%，该标准的具体内容，可以去查询的。
根据国标《电能质量：公用电网谐波》（GB/T 14549-93）的要求，公用电网各电压等级母线谐波电压（相电压）限值如下表所示。谐波产生的原因主要有：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。
其规范电压总谐波失真率不得大于5%，其中奇次谐波电压失真率不得大于4%，偶次谐波电压失真率不得大于2%。法律依据：《电能质量公用电网谐波》对各级公用电网的谐波电压和用户注入电网的谐波电流允许值均作出了明确的规定。
怎样度量谐波电流与谐波电压
1、谐波电流一般都是实测出电流，然后根据傅里叶变化分解出来的。谐波电压理论也是根据电压进行傅里叶分解，但是也可以根据谐波电流和阻抗来计算。谐波电压=谐波电流*谐波阻抗，其中谐波阻抗=系统阻抗*h，h是第h次谐波。
2、比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。
3、总谐波畸变率和谐波含有率是对谐波的度量。总谐波畸变率（包括谐波电压畸变率和谐波电流畸变率）是用来描述畸变波形偏离正弦波形的程度。公式描述为：总谐波电压（电流）有效值除以基波电压（电流）有效值。
4、你可以拿一个三相变压器，Y形接法，注意该变压器初级电压要高于或等于你的记取电压，且要保证初次级的A，B，C三相相序一致，如果不能保证可以用示波器测一下。

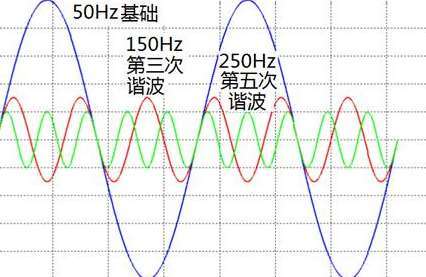

5、称之为基波。像我们国家电源的基波频率为50Hz。凡频率不是基波频率的波，统称为谐波，谐波频率一般是基波频率的整数倍。谐波的表征，除了频率之外，还有电流和电压两个参数，这就是谐波电流和谐波电压了。
6、现在执行的国家标准是GB/T 14549-1993。这个要根据电压等级来的，400V的谐波标准是畸变率不超过5%，该标准的具体内容，自己也可以去查询的。
电流谐波测试的判定标准有那些
1、谐波的频率必然也等于基波的频率的整数倍，基波频率3倍的波称之为三次谐波，基波频率5倍的波称之为五次谐波，以此类推。不管几次谐波，他们都是正弦波。
2、现在执行的国家标准是GB/T 14549-1993。这个要根据电压等级来的，400V的谐波标准是畸变率不超过5%，该标准的具体内容，自己也可以去查询的。
3、同时根据用户电压等级，就可以找到对应每次的谐波电流允许值，n次谐波电流允许值为In。
4、该标准规定了电气设备在电源线上产生的谐波电流和谐波电压的限值，以及测试方法和评估标准。在户外灯具CCC认证测试中，需要对灯具的谐波电流和谐波电压进行测试，以确保其符合GB/T 17625-2017标准的要求。

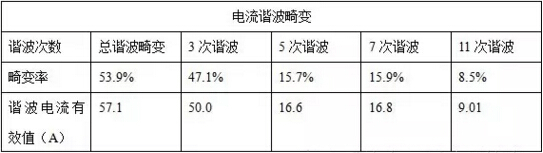

5、常以百分数表示。电流谐波总畸变率THDi=√（I2*I2+I3*I3+...+In*In）*100%/ I1，式中In--第n次谐波电流有效值，I1--基波电流有效值。
5次谐波电流有多大
标准电压是380V，5次谐波电流允许值62A ，如果你超过了允许值，可以采用有源滤波或无功补偿帮你滤除谐波。
谐波电流 也分别规定 允许值 ，例如，5次谐波电流不得大于62安，7次谐波电流不得大于44安，...等。
基波频率3倍的音频称之为二次泛音，以此类推。谐波的频率必然也等于基波的频率的整数倍，基波频率3倍的波称之为三次谐波，基波频率5倍的波称之为五次谐波，以此类推。不管几次谐波，他们都是正弦波。
脉整流输入电流包含6N±1次谐波，主要为113次。如果没有安装输入电抗器，5次谐波约20%，7次约14%、11次约9%，13次约8%。总谐波30%。安装电抗器或滤波器可大大减小输入谐波。
温州某10KV电解锌工厂在未滤波之前，其功率因数为0.8，而采取普通的无功补偿，又无法投入，1030KVA（630KVA+400KVA）的变压器，直接由10KV变到126V，低压侧的电流达到14000A，5次谐波电流含量在高压侧达到21%。
次，理论上是250Hz，实际上按230~248Hz，与元件精度和过载能力有关，1%左右的电抗。7次就是350Hz，一般取电抗为电容量的08到15%，越大离350越远。吸收谐波的能力越差，滤波器本身就越安全 。
电流、电压谐波率分别为多少时算超标
1、不同设备的电流谐波率和电压谐波率的超标值是不同的。具体计算如下：电流谐波率：T电流总谐波畸变率是指谐波电流方均根值与基波电流方均根值之比的百分数。
2、根据国标《电能质量：公用电网谐波》（GB/T 14549-93）的要求，公用电网各电压等级母线谐波电压（相电压）限值如下表所示。谐波产生的原因主要有：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。
3、奇次谐波 电压失真率不得大于4%，偶次谐波 电压失真率不得大于2%。同时对于各个阶次的 谐波电流 也分别规定 允许值 ，例如，5次谐波电流不得大于62安，7次谐波电流不得大于44安，...等。
4、呵呵 国家规定的谐波是百分之0，所有的谐波都是用电设备弄出来的，不是国家规定的。当然，发电厂、变电设备等等，也会产生谐波，但是很少。
谐波电压合格的标准是什么?
1、合格标准与电压等级有关，如220则总电压畸变率 5%以内合格，10kV 就4%了。详见国标《电能质量 公共电网谐波 GB /T 14549--93》。执行的国家标准是GB/T 14549-1993。
2、根据国标《电能质量：公用电网谐波》（GB/T 14549-93）的要求，公用电网各电压等级母线谐波电压（相电压）限值如下表所示。谐波产生的原因主要有：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。
3、【国家谐波的标准】1994年我国颁布了《电能质量 公用电网谐波》（GB/T 14549-93）的国家标准，对各级公用电网的谐波电压和用户注入电网的谐波电流允许值均作出了明确的规定。
4、法律分析：根据国标《电能质量：公用电网谐波》(GB/T 14549-93)的要求，公用电网各电压等级母线谐波电压(相电压)限值如下表所示。 谐波产生的原因主要有：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。
5、畸变率、相位等数据。如图德国GMC-I高美测仪的Mavowatt系列，这款产品电压谐波可以测到127次，电流谐波63次，在谐波测试仪中算比较高的。功率分析仪也可以测谐波，德国GMC-I高美测仪的LMG671最高可以到2000次。
到此，以上就是小编对于谐波电流畸变率要求是多少的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
