usb接口是如何接线的,有接线图吗?
接线图如下：其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。如果系统仅仅是用做Slave，那么就使用B接口。
首先找到机箱上的前置USB线。这里需要注意的是有的机箱前置usb线是分开的。如下图：有的是一个整体。
USB-A 公头，引脚的次序如下图，有孔的那一面是正面。

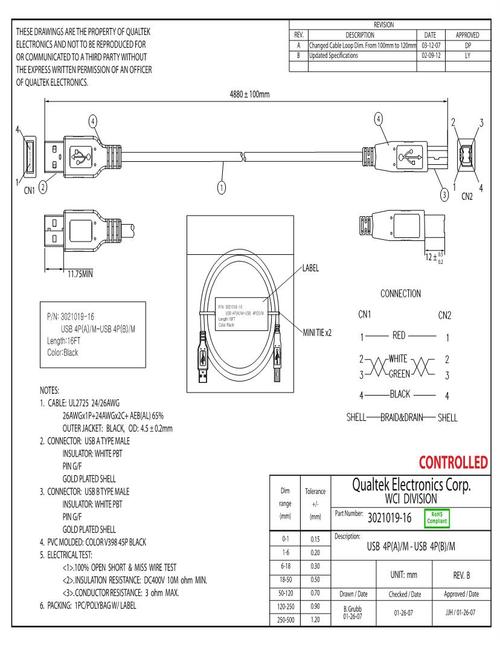

USB母头接线图：VCC：红色线连接VCC（+），为电源正极；D-：白色线连接D-，是数据线（负极）；D+：绿色线连接D+，也是数据线（正极）；GND：黑色线连接GND（-），为电源负极。
USB接口是一种常见的连接主板和外部设备的接口，它的图解如下。首先，在主板上可以找到一个或多个USB接口，通常会被标示为“USB”或带有USB图标的标志。
usb数据线接口(usb数据线接口接线图解)
接线图如下：其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。如果系统仅仅是用做Slave，那么就使用B接口。

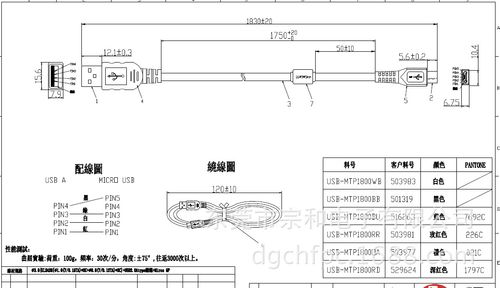

查看常见的usb插头对应接线图，如下图。找到主板USB针座回的位置，如图有答9个针头。查看4根线的USB插头。按照接线图进行接线操作。红色的线条代表USB插头，下面的长方形代表针座，4根线按颜色对号插上就对了。
USB-A 公头，引脚的次序如下图，有孔的那一面是正面。
USB数据线是我们使用电子设备时经常需要的一种数据传输线。通常，USB数据线都会有四根线，分别为红色、黑色、黄色和白色。这四根线的作用和连接方式如下： 红色线：该线为电源线，连接设备的电源接口。
USB线中红线和白线是电源线。USB数据线一共有四个针，其中两针是连接数据，另外两针是充电的电源线包括接地。
USB接口四根线一般的排列方式是：红（USB电源），白（数据线负），绿（数据线正），黑（地线）从左到右。最大电流500mA。红色代表USB电源： 标有－VCC、Power、5V、5VSB字样。
