74LS20和74LS00的作用是什么?
LS00 从属于TTL门系列.它是一个内部含有四个双输入的与非门芯片，其14脚接+5v电压，7脚地。74LS20 两个4输入与非门，内含两组4与非门 第一组：1，2，4，5输入6输出。
LS04的作用就是反相把1变成0，平时在使用中请注意不要芯片的管脚顺序搞错了 74LS08 74LS08为2输入四与门 它是一个内部含有四个双输入的与门芯片。
A－4A，1B－4B 输入端，1Y－4Y 输出端。
LS02是四-二输入或非门，74LS20是二-四输入与非门。74LS02的作用应该是检测抢答信号，74LS20也可以做这个用。
要检验74LS00、74LS20 的好坏，就是测试芯片中每一个与非门的逻辑功能，比较简单的方法是把芯片插到面包板上，测试每一个与非门的功能是否正确。与非门具有多个输入和一个输出。
哪个芯片有或门?

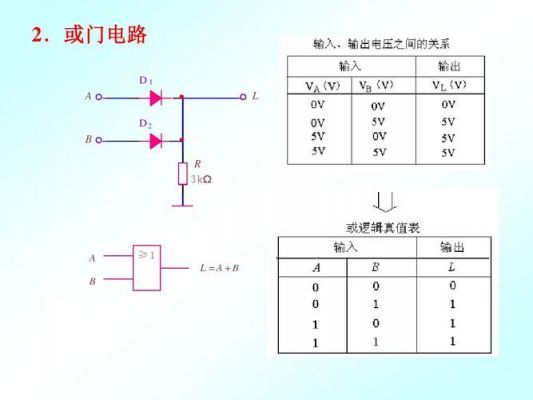

1、×32芯片内包含4个逻辑门。根据查询相关公开信息显示，芯片74LS32是一种常见的或门芯片。内部有4个或门，每个或门有2个输入端，1个输出端。拓展有很多种或门逻辑电路。
2、LS电路为逻辑门电路的集合，如与门，非门，或非门，或门。主要有一些二输入三输入的门电路的集合芯片，如或门，与门，非门，或非门等等。
3、八输入或门芯片型号74LS系列。根据查询相关公开信息，电子发烧友网八输入或非门芯片型号是74LS系列，芯片是半导体元件产品的统称，又称微电路、微芯片、集成电路。
4、你可以用4071，它是14脚封装，内有四个独立的或门电路，可以把它们组合成多种电路。14角是电源正，7角是负。四组按管脚分是123，456，89 10，11 12 13 ，其中管脚124589 12 13 是输入，管脚34 10 11是输出。
我想在一块芯片上实现与门、或门、非门以及它们的组合,不知道用那种...
可编程逻辑器件FPGA或者CPLD，可以实现与门、或门、非门以及它们的组合，主要是看你需要好多门。
用二极管、三极管、MOS管等都可以实现，你看看数字电子技术书吧，书里面有相应的门电路原理结构图。
与门对结果取一次反，也就是将输出端在经过一次与非门。就行了。非门的话将两个输入并作一个用就是了，也就是将输入信号同时从两个输入端输入，输出端得到的就是非门信号。

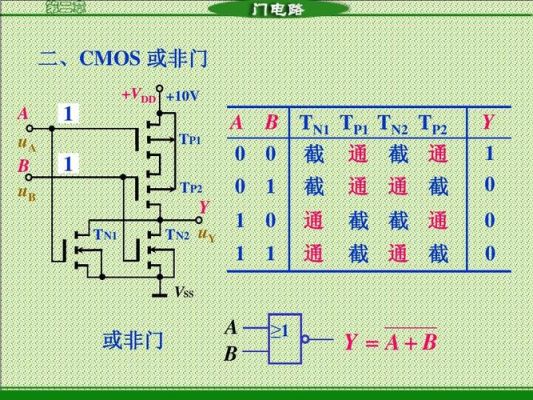

mos管构成与门、或门、与非门和或非门如下图，从中可以看出，与门和或门由两级电路构成，且用的器件较多，即影响速度又降低集成度，所以用与非门和或非门多。
与门就是两个串联的N沟道增强型MOS管和两个并联的P沟道增强型MOS管。
常见的集成电路芯片有哪些?
DIP双列直插式封装：是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路采用这种封装形式。QFP塑料方型扁平式封装：芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路采用这种封装形式。
VLSI(超大规模集成电路)VLSI是指由数十万到几千万个晶体管组成的集成电路，可用于制作高性能处理器、计算机芯片和通信芯片等。
集成电路的芯片种类繁多，大致可以如下分类。根据晶体管工作方式分为两大类，数字芯片和模拟芯片，数字芯片主要用于计算机和逻辑控制领域，模拟电路主要用于小信号放大处理领域。根据工艺分两大类，双极芯片和CMOS芯片。
到此，以上就是小编对于与门有哪些芯片的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
