spi模式0可以通信模式3不能通信的原因
1、一般从器件的工作模式是固定的,主机要跟从机采用一样的工作模式,双方才能正常通信。如果有多个从设备,且从设备使用了不同的工作参数,那么主设备与不用的从设备通信时必须重新配置这些参数。
2、这些都是需要看他们时序图去分析是用什么模式,如果模式不对,数据传输会有问题。这也是为什么明明自己写了时序用在这个芯片可以,换到别的spi通信的芯片就不行。

3、,主从模式是否设置对了。线是否接对了 2,SPI模式两边是否都设置成一样的(CPOL,CPAH)3,设备的SPI模块是否打开。4,示波器测试,主端时钟,使能,数据,是否送出且正确。从端时钟,使能,数据是收到。
逻辑分析仪怎样分析485通讯口
逻辑分析仪可以分析485。RS485是没有GND的,把A线接逻辑分析仪信号线,B线接GND,此时应可以看到真正的485信号。
,通信接口的远程称重数据采集方法,在要求通信距离为几十米到上千米时,广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。

通讯网络只设有一个主机,所有通信都由他发起。网络可支持254个之多的远程从属控制器,但实际所支持的从机数要由所用通信设备决定。
可以在总线上进行联网实现多机通信,总线上允许挂多个收发器,从现有的RS485芯片来看,有可以挂3612256等不同个设备的驱动器。
通讯适用于多主机驱动器工业环境,过程自动化,工厂自动化,HVAC,安防,电机控制,运动控制。串口通讯用于计算机周边,如实现计算机相距不远的人,机交换设备和串行存储的外部设备如终端,打印机,逻辑分析仪,磁盘等。

SPI接口波形如何正确测量

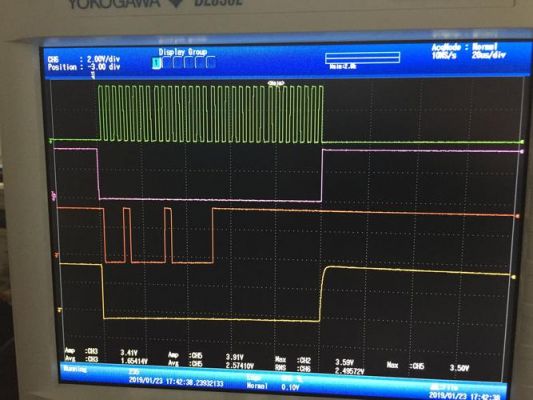

F32单片机和FM1702的SPI通讯的波形是矩形波,需要在采样菜单中将获取方式改成峰值检测,在触发菜单中将触发类型改成脉冲触发然后设置触发条件,这样就可以捕捉到矩形波。SPI是串行外设接口(Serial Peripheral Interface)的缩写。
写个初始化程序,点击如图用哪个SPI点哪个,看看寄存器配置是否正确,写个收发程序,接收的话定义一个全局数组变量然后添加到watch里看下接收到的数据是否正确,发送的话循环发送一段固定的二进制数,用示波器看下是否发送正确。
很简单的。我使用的是周立功逻辑分析仪,主要分析的步骤如下。 把探头和SPI的接口连接起来,一定要把逻辑分析仪的信号地和被测信号地共在一起,这个非常重要。
在测量之前需要校准。电缆#1和电缆#2,以及功分器两个输出端口传输的是同一信号,信号传播速度是一致的,因此可以采用交换法消除电缆#1和#2以及功分器的延迟差异。功分器两路输出端口可以看作分别和电缆#1和#2是一体的。
要测量波形上任意两点a和b之间的时间差和电压差,可以使用示波器进行测量。下面是具体步骤:连接示波器:将示波器的探头连接到待测电路的两个测量点a和b上。确保探头正确接触并固定在测量点上,以获得准确的测量结果。
正确读取示波器的读数应该用鼠标将示波器波形显示屏两侧(或一侧)的两条光标拖出来百,移动到显示波形需测量的位置,显示屏下方“T1”、“T2”显示数据即是通道A、B波形该点的幅度、时间及其和“T2-T1”是其对应的差值。
为什么用单片机的spi通信时cs的波形与时钟的信号一样
1、既然模拟SPI,你必须控制时钟信号,在收、发数据的时候才输出时钟,这样才能使通讯在你的控制内。使用IO口输出就可以了,时钟信号也不必要是方波,你只需保证输出的信号频率在目标芯片的使用范围内就OK了。
2、不同的SPI设备的实现方式不尽相同,主要是数据改变和采集的时间不同,在时钟信号上沿或下沿采集有不同定义,具体请参考相关器件的文档。在点对点的通信中,SPI接口不需要进行寻址操作,且为全双工通信,显得简单高效。
3、SPI 模块为了和外设进行数据交换,根据外设工作要求,其输出串行同步时钟极性和相位可以进行配置,时钟极性(CPOL)对传输协议没有重大的影响。
关于SPI通信的几个问题。。。
spi通讯掐脖子问题是指在使用SPI通讯时,由于时序问题,可能会导致接收方在读取数据时,读取到的数据与发送方发送的数据不一致,甚至出现错误。这种情况下,接收方可能会“掐住”发送方的“脖子”,导致数据传输中断或数据错误。
最后,SPI接口的一个缺点:没有指定的流控制,没有应答机制确认是否接收到数据。
SPI是单主设备通信,总线中只有一个设备发起通信,能发起通信的设备称为主设备。
,主从模式是否设置对了。线是否接对了 2,SPI模式两边是否都设置成一样的(CPOL,CPAH)3,设备的SPI模块是否打开。4,示波器测试,主端时钟,使能,数据,是否送出且正确。从端时钟,使能,数据是收到。
