本篇目录：
- 1、印制电路板的什么层只要是作为说明使用
- 2、99se画单面板pcb时,贴片焊盘/信号线/丝印分别放在哪个层啊?_百度...
- 3、pcb设计中各层的作用怎么区,各层有什么作用?
- 4、什么是电路板丝印
- 5、电路板上封装和丝印是什么意思啊?
- 6、单面pcb板的丝印在哪一层
印制电路板的什么层只要是作为说明使用
要点：1，两个层都是上锡焊接用的，并不是指一个上锡，一个上绿油。那么有没有一个层是指上绿油的层，只要某个区域上有该层，就表示这区域是上绝缘绿油的。
PCB板的颜色：红的表示顶层、蓝色表示底层、黄的表示顶层丝印层、灰的是多层、紫色是禁止布线层。常见的PCB颜色有红黄绿蓝黑。
过孔、安装孔、导线、元器件、接插件、填充、电气边界等组成。
PCB 的全称是 Printed Circuit Board，即印制电路板。PCB 的原理是指通过将电路图放置在板子上，并通过化学腐蚀等工艺将电路图图案化在铜箔上，然后通过钻孔、贴膜、暴光等工艺制作出所需要的导线、孔洞和电路组件的板子。
如果布局可以用单面完成，就建议用双面板，因为布线比较简单，两个走线层就可以完成走线以及高速线，如果布局需要正背面则建议用四层板，增加两个内层。毕竟双层板比四层板便宜。
用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。
99se画单面板pcb时,贴片焊盘/信号线/丝印分别放在哪个层啊?_百度...
在PCB中导入网络表以后，将放在底层的元器件双击，属性改到底层。对应的元器件的丝印也就是在底层了bottomOverlay。如果你想在底层放置汉字之类的，要关于Y轴翻转一次，这样和你的元器件的丝印字的方向就一致了。
一般来说，单面板直插元件，字符要画在顶层，双面板则要根据需要确定字符顶层或底层，字符画在TopOverlay层即为顶层。元件盘焊规定在MultILayer层，无论单面板双面板或多面板，都会有这个焊盘的。
Top Overlay(顶层丝印层)（黄色）就是板子正面的字符，对应TopLayer(顶层)单面板就用到这层字符就可以了，Bottom Overlay(底层丝印层）（褐色）对应BottomLayer(底层)就是板子背面的字符，双面板时候用到以上两层字符。
贴片元件既可以放在顶层，也可以放在底层，主要看你的需要了。只要把封装放好，焊盘会自动放在顶层的焊盘层，或者底层的焊盘层。无须再重新设置。
一般没有特殊要求的直插元件都默认放在toplayer层（顶层），焊盘默认放在Multilayer层（多层）；贴片元件放在toplayer层（顶层）或Bottomlayer层（底层），焊盘也一样。
pcb设计中各层的作用怎么区,各层有什么作用?
1、一块PCB板最多可以有2个丝印层，分别是顶层丝印层(Top Overlay)和底层丝印层(Bottom Overlay)，一般为白色，主要用于放置印制信息，如元器件的轮廓和标注，各种注释字符等，方便PCB的元器件焊接和电路检查。
2、Mechanical layer(机械层)：Protel 99 SE提供了16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。这些信息因设计公司或PCB制造厂家的要求而有所不同。
3、layer(内部电源/接地层)：该类型的层仅用于多层板，主要用于布置电源线和接地线，我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。
4、topsolder——顶层阻焊层，bottomsolder——底层阻焊层，由于PCB板是要默认上绿油的，用这两个层画线的地方就会开个“天窗，不上绿油。在一些需要大电流流通的地方可以使用，以便另外加焊锡。
什么是电路板丝印
线路板上面的字体被称为字符，也叫丝印。原因是这种文字是通过印刷（丝印）的方式完成的。所以PCB各工序里字符和文字是同一工序。

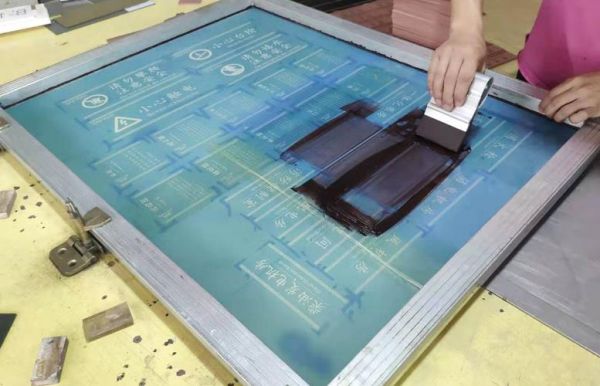

丝印，是印刷业术语，指的是丝网印刷。丝印是“丝网印刷”的简称。是将丝织物、合成纤维织物或金属丝网绷在网框上，采用手工刻漆膜或光化学制版的方法制作丝网印版。
专门印制电路板用的厚丝网印刷，墨层厚度可至1000微米。用发泡油墨印制盲文点宇，发泡后墨层厚度可达300微米。丝网印刷墨层厚，印刷品质感丰富，立体感强，这是其它印刷方法不能相比的。
丝印技术可以印刷电路板上的导线、元器件标识等，提高电子产品的可识别性和美观度。其次，丝印技术在玩具制造中也有重要作用。通过丝印技术，可以在玩具表面印刷图案、文字等，增加玩具的吸引力和市场竞争力。
丝印层即文字层，在PCB中的最上面一层，可以没有，一般用于注释用。pcb中的丝印层包括：Top Silkscreen（顶层）、Bottom Silkscreen（底层）。即印刷电路板的最上和最下两层。
电路板上封装和丝印是什么意思啊?
1、电路板丝印是用丝网印刷技术来制作印刷电路板。丝印值得是丝印层，画pcb的时候是分层的，其中包含文字的那一层，用来标注元件或者添加其他信息，这一层叫丝印层。
2、丝印是“丝网印刷”的简称，属于印刷业术语。丝网印刷是将丝织物、合成纤维织物或金属丝网绷在网框上，采用手工刻漆膜或光化学制版的方法制作丝网印版。
3、丝印，是印刷业术语，指的是丝网印刷。丝印是“丝网印刷”的简称。是将丝织物、合成纤维织物或金属丝网绷在网框上，采用手工刻漆膜或光化学制版的方法制作丝网印版。
单面pcb板的丝印在哪一层
如果是插脚元件，丝印在元件层；如果是贴片元件，则丝印在焊接层；如果两类元件皆有，则双面都印。
丝印层一般放在顶层(Top)，但 Overlayer对于故障率较高、需要经常维修的电子产品，如电视机、计算机显示器、打印机等的主机板，在元件面和焊锡面内均可设置丝印层。
顶层丝印层，简称：顶层丝印或丝印层，系统默认为绿色。相当于成品电路板的顶层表示元件外形的丝印层。Keep Out层 禁止布线层，系统默认为紫色。
丝印层即文字层，在PCB中的最上面一层，可以没有，一般用于注释用。pcb中的丝印层包括：Top Silkscreen（顶层）、Bottom Silkscreen（底层）。即印刷电路板的最上和最下两层。
到此，以上就是小编对于什么叫丝印的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
