本篇目录：
- 1、在ATX电源中TL494各脚的作用
- 2、电脑电源tl494的12脚用辅助电源还是12v主电源
- 3、tl49416脚电压与电流比例
- 4、我想用tl494的15.16脚做限流,16接0.1欧取样电阻,5a最大电流时,16脚是0...
- 5、tl494引脚功能及参数
在ATX电源中TL494各脚的作用
tl494引脚功能为：1脚/同相输入：误差放大器1同相输入端。2脚/反相输入：误差放大器1反相输入端。3脚/补偿/PWM比较输入：接RC网络，以提高稳定性。4脚/死区时间控制：输入0-4VDC电压，控制占空比在0-45%之间变化。
ATX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚电压为+5V时，TL494的第11脚无输出脉冲，使两个开关管都截止，电源就处于待机状态，无电压输出。
TL494启动后其8脚，11脚轮流输出脉冲，推动V3，V4，经T2反馈给绕组（9，6）激励V1，V2。使V1，V2，由自激状态转入受控状态。
这个电源tl494的是12脚用辅助电源。TL494是一种常用的开关模式控制器芯片，广泛应用于开关电源和电源逆变器等电路中。它通过产生PWM（脉宽调制）信号来控制开关管的开关时间，从而调节输出电压和电流。
从稳压的原理，我们可以得到ATX电源输出电压偏高或偏低的维修方法。如果输出电压偏低，可在494的{1}脚对地并联电阻，或是把R47的电阻增大。
电脑电源tl494的12脚用辅助电源还是12v主电源
1、这种电源我搞过无数，现在要出去，你先试试这个方法。
2、其二，向ATX电源内部脉宽调制芯片主工作IC TL494的12脚和推动变压器一次绕组提供直流工作电压＋22V。只要ATX开关电源接入市电，无论是否启动微机，就有＋5VSB待机启动电压输出。
3、把电压异常（过压、欠压）的保护电路拆除，再用电位器调TL494的2脚电压就可以。ATX电源不改变压器的话大致能从0-24V可调（要高于12V要换电容）。
4、脚2v。其他脚基本1v左右，这个不太可能，你测试的方法确定正确，12V有2V电压，说明13/14脚是有5V左右的电压的，就是说12脚电压基本正常在9V以上。
tl49416脚电压与电流比例
1、tl494cn各引脚电压值1脚00V、2脚8V、3脚00V、4脚3V、5脚3V、6脚6V、7脚00V、8脚22V、9脚00V、10脚00V、11脚2V、12脚12V、13脚5V、14脚5V、15脚5V、16脚0.4V。
2、脚的参考电压由14脚通过1K和0.15K分压来决定，而0.15K两端的电压等于0.1ohm电阻两端的电压，因此决定了输入端的电流。
3、是的没错，tl494可以采集取样电阻的负压和14脚5v基准叠加后输入15脚，16脚接地，也可以给15脚设定一个基准电压！16脚采集取样电阻正电压输入。基准分压后设置为0.5v即可。
4、ATX电源中，TL494其功能是检测输出直流电压，与基准电压比较，进行放大，控制振荡器的脉冲宽度，从而控制推挽开关电路以保持输出电压的稳定。TL494是双排16脚集成电路，工作电压在7~40V。
5、先给TL494的12脚加一较低直流电压（9～15V），测量13脚、14脚电压应为＋5V。如果正常则转到第2步，否则断开供电，检查外围元件，当确信外围元件无故障时，再拆下TL494进行测量，以确定是否TL494损坏。
6、tl494芯片的116脚可以构成恒流源电路。基本原理是利用15脚的功率放大器作为误差放大器，16脚的采样电阻来检测输出电流，并提供反馈。采样电阻产生的电压降与输出电流成正比。此电压供给误差放大器非反相输入端。
我想用tl494的15.16脚做限流,16接0.1欧取样电阻,5a最大电流时,16脚是0...
过流保护电路是由电流互感器完成过流检测的，感应出的电压经二极管整流、电容滤波，送至TL494的16脚。
在国外因汽车的普及率较高外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。通过点烟器输出的车载逆变是 20W 、 40W 、 80W 、 120W 到 150W 功率规格。再大一些功率逆变电源要通过连接线接到电瓶上。
（13） OUTPUT CTRL（引脚13）：输出工作模式控制端。通过该引脚可选择推挽或单端输出模式。当该端接高电平时，TL494将工作在推挽工作模式下，此时最大占空比可达48%。

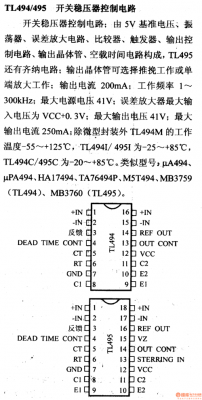

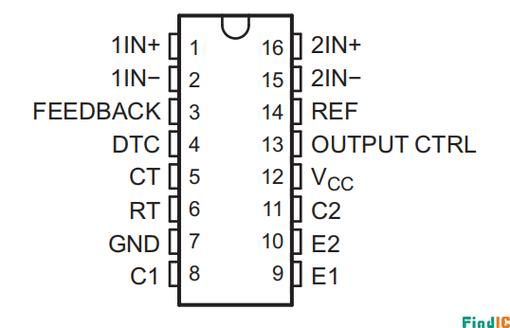

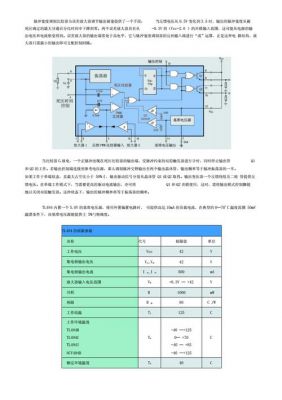

tl494引脚功能及参数
1、ATX电源中，TL494其功能是检测输出直流电压，与基准电压比较，进行放大，控制振荡器的脉冲宽度，从而控制推挽开关电路以保持输出电压的稳定。TL494是双排16脚集成电路，工作电压在7~40V。
2、TL494的引脚功能简介如下。（1） 11N+（引脚1）：误差放大器1的同相输入端。在闭环系统中，被控制量的给定信号将通过该引脚输入误差放大器；而在开环系统中，该引脚需接地或悬空。
3、脚一般RC到2，15脚来调节反馈信号的增益，也就是调节线路的稳定性。不过也可以直接把反馈信号加到3脚来控制输出PWM的宽度从而达到调节输出电压或电流的参数。
4、脚和110脚分别为TL494内部两个末级输出三极管集电极和发射极，12脚为电源供电端，13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式，14脚为5V基准电压输出端，最大输出电流10mA。
5、以下按引脚的顺序介绍各脚的功能及有关参数。1脚：误差放大器的同相输入端，耐压值41V。2脚：误差放大器l的反相输入端，耐压值41V。3脚：反馈端，用于误差放大器输出信号的反馈补偿，最高电压5V。
到此，以上就是小编对于tl494调节电流的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
