本篇目录：
- 1、PROTEL中的NE555F在哪个库文件啊
- 2、protel中自己画的pcb封装是保存在哪里?在封装库里找不到,怎么导入呢...
- 3、protel99se中LM358在哪个元件库里?
- 4、Protel99se里,画原理图时,电阻,电容等元件到那个库里找啊,有现成的库...
- 5、请问在protel中怎样找到8脚的双列直插的芯片,在那个库里?或者在find中...
PROTEL中的NE555F在哪个库文件啊
1、关于555的原理图符号在Protel DOS Schematic Libraries.ddb中，加载该库后，在Browse Sch面板中选择Protel DOS Schematic Linear.lib，即可看到关于555的各种原理图符号。
2、ST Analog Timer Circuit.IntLib TI Analog Timer Circuit.IntLib 上面两个库你自己加载看看，可以搜索到几种不同封装的NE555，看是不是你需要的.或者在PROTEL的安装路径下搜索NE555，会搜索到的。搜索图片如图所示。
3、在C盘。首先选择打开桌面我的电脑。然后在我的电脑界面选择并打开C盘。最后打开C盘就可以看到protel封装库文件。
4、找到你存放的那个库即可将其导入protel中，选择元件时只需选择相应的库即可。（2）也可以在你的项目中添加库，步骤：菜单栏Project--add existing to project，然后在弹出的对话框中找到自己的库文件，添加即可。
5、虽然Protel本身包含了庞大的元件库，但在实际应用中总会遇到找不到元件的情况，这时就需要根据元件资料 自己动手在元件库中制作这个元件。

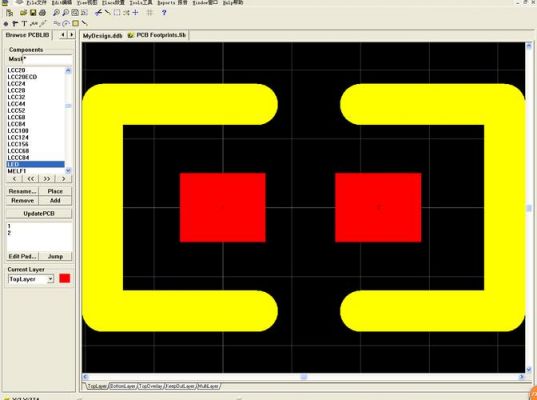

protel中自己画的pcb封装是保存在哪里?在封装库里找不到,怎么导入呢...
用Altium Desinger打开一个PCB文件。在打开的工程的菜单栏中找到Design菜单。点击“Design”菜单，在弹出的选项中选择“Make PCB Library”。
保存后，关键要导出，就是右击PCBLibrary元件库（先关掉库）导出到自己能找到的地方，下次要用时，可以导入这样每次画或添加了元件，就可以保存起来，可以用了。
.2，点击放置元件（或者按快捷“PP”--Browse--Add/Remove...后面的步骤和上面第一种一致 自己画的元件画好了，直接点文件保存。画之前你就定好了保存的路径，你要记得这个路径，在添加元件库时找到它，添加就行。
首先需要有一个编制完成的原理图，同时原理图中的器件。点击原理图中的元器件，每个元器件需要都已经配置好pcb封装，如图中的footprint，这样我在进一步的导入封装里面，才有封装可导。
首先建立一个封装库lib，然后在里面建立各种元器件的封装，然后你在另一个文件里面调用封装库lib，就可以用到该lib里面的各种元器件的封装了。
protel99se中LM358在哪个元件库里?
1、这个库里元件多，里面有一英文名的 放大器 的子目录里。
2、帮你找到了！LM358和311都在 Motorola Amplifier Operational Amplifier.IntLib中。
3、protel常用的发光二极管和三极管在Miscellaneous Devices.lib 库中。
4、protel99 集成运放在哪个Design Explorer 99 se/library/SCH/Protel DOS Schematic Libraries.ddb下的Protel DOS Schematic Operational Amplifiers.lib库里面。
5、初学Protel DXP碰到最多的问题就是：不知道元件放在哪个库中。这里我收集了DXP2004常用元件库下常见的元件。使用时，只需在libary中选择相应元件库后，输入英文的前几个字母就可看到相应的元件了。
6、【protel99se安装使用相关介绍】【安装步骤】protel99se怎么添加元件库：第一步，点击左上角“File”，并选择“New”新建工程。
Protel99se里,画原理图时,电阻,电容等元件到那个库里找啊,有现成的库...
1、百度搜索“protel99常用元件库”，有文章说明怎样查找需要的元件，一般采用搜索的方式，比如电容搜索CAP，电阻搜索RES，开关搜索SW，三极管搜索PNP NPN等等。
2、把下面这些复制下来，放在自己电脑里，多画画电路图，时间长了你什么都熟悉了。
3、按键盘平，p，p输入555 单击放置，元件，输入555 在左边有原理图库，选择不同的库，相应列表就出来了，没有库文件必须要导入元件库。
4、.2，点击放置元件（或者按快捷“PP”--Browse--Add/Remove...后面的步骤和上面第一种一致 自己画的元件画好了，直接点文件保存。画之前你就定好了保存的路径，你要记得这个路径，在添加元件库时找到它，添加就行。
5、绘制元件非常的简单，它会提供引脚和芯片模板，非常的方便。如果你需要找元气件快点可以自己建立一个常用元器件库，使用自己的命名方式查找起来非常快的。
6、我也碰到过几次，后来都解决了。在protel99中的元件库有好几种，画原理图时应该添加原理图的图库，不能只看文件类型。
请问在protel中怎样找到8脚的双列直插的芯片,在那个库里?或者在find中...
原理图就好办了，如果不讲究，随便找个8引脚的东西代替，封装改成DIP8，引脚对应好就行。比如header之类的。如果讲究就自己画个元件，模样自己看着办，引脚属性编号对应好就行。
header一般用做选择接口，但是只要实际尺寸与你想要的芯片插脚吻合就可以，可以找个双列直插8个引脚的其他芯片代替。还是要注意尺寸大小问题。多去网站下几个元件库和封装库可以解决你的问题，有高手做的很多元件库。
单运放，双列直插8脚或圆筒8脚封装。常用芯片，运算放大器库里可以找到的，封装与uA741，uA709，LM301，LM308， LF356，OP07，op37，max427等一样。根据芯片资料自己做一个库也可以的。
关于555的原理图符号在Protel DOS Schematic Libraries.ddb中，加载该库后，在Browse Sch面板中选择Protel DOS Schematic Linear.lib，即可看到关于555的各种原理图符号。
tool-find component，按图输入，即可找到dos库下的803它就是我们平时用的89系列，40脚的单片机。
到此，以上就是小编对于的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
