本篇目录：
pcb绘图软ad怎么把所有的机械层改为禁止布线层
1、出现的对话框将Mechanical 1选择same，或加入线宽Width选择same，如图：ok后，将出现的对话框的layer：Mechanical 1，选择keep out layer，回车就会将所有否和资格的机械层1改为禁止布线层。
2、切换到机械层，全选本层对象并找个边界点复制。 在原板框中同一边界点处粘贴。 在Inspector中将已选中对象的属性都改为Keepout。完工。这是AD中非常常见的操作，熟练后可以在5秒内完成。
3、首先用protel软件打开一个PCB文件，选中“keep out layer”。然后在上方菜单栏中，选择“放置走线”图标。然后在PCB编辑区绘制一个可编辑的区域，如图所示。绘制完后，紫色线以外的区域都是禁止布线区域。
4、呵。。你把用CAD画好的边框文件导入到PROTEL的PCB编辑器中。。导入时把这些边框所有的层设置成KEEPOUTLAY...就行了。。如果导入后觉得不是你要的。也可以手动设置。
AD09怎么加机械层啊?
可以画完边界之后，修改属性，也可以直接选择在某一层画。
用PCB向导建立新的PCB图时把它选中，或者先自动布线一下，然后再撤销布线，就会有机械层了。
选中丝印层对象，双击该对象后再“层”的那个下拉菜单中选择机械层即可。
你的意思是说元件封装太大了，并且PCB板尺寸有限制，放不下那些元件吧。可以将你选用的元件替换成贴片的，这个元件封装就相应的小了。
可以按照以下步骤操作：在PCB编辑器中，点击视图菜单，然后选择层集合选项。在弹出的层集合对话框中，找到你想要锁定的机械层，比如Mechanica1。在该机械层的右侧，勾选上锁定复选框，然后点击确定按钮。
你在库中(lib)的机械层一（AD的3D默认在机械层1）放在3D模型，更新一下，在PCB图中就可看到对应元件的3D了。
ad中画pcb怎么锁定机械层
1、选中机械层的板框，复制到表层。选中机械层的板框，按住Tab键，选中全部板框。组合键Ctrl+C之后点击已经选中的板框，复制板框。选中表层，特殊粘贴，将复制的板框复制到当前层，Shift+E移动板框中心对齐。
2、时控开关锁定屏幕：就是把屏幕给上锁，无法对时控开关进行手动控制，以及修改删除定时时间。在机械层放置焊盘的作用，就可以使铜柱孔穿过，进而固定板子。
3、切换到机械层，全选本层对象并找个边界点复制。 在原板框中同一边界点处粘贴。 在Inspector中将已选中对象的属性都改为Keepout。完工。这是AD中非常常见的操作，熟练后可以在5秒内完成。
4、直接按P、P键放置两个有孔焊盘即可：焊盘孔径要比螺丝大（0.5mm），孔边与板边要有一定间距，确保螺丝帽不会超出板边（按结构图定位）。
AD09中怎么增加机械层
1、可以画完边界之后，修改属性，也可以直接选择在某一层画。
2、用PCB向导建立新的PCB图时把它选中，或者先自动布线一下，然后再撤销布线，就会有机械层了。
3、选中丝印层对象，双击该对象后再“层”的那个下拉菜单中选择机械层即可。
4、你的意思是说元件封装太大了，并且PCB板尺寸有限制，放不下那些元件吧。可以将你选用的元件替换成贴片的，这个元件封装就相应的小了。
5、你在库中(lib)的机械层一（AD的3D默认在机械层1）放在3D模型，更新一下，在PCB图中就可看到对应元件的3D了。
6、protel99 dxp ad 都是一个公司的东西，protel99好像是被收购的，ad现在是最高的版本有ad09之类的版本，国内小公司还是用的比较多，因为在低速制板方面操作的确比较容易上手，而且学校里面好像大部分就是学的这个。
ad机械层1和禁止布线层都有,打板会有问题吗
只是自动布线是线条不会穿过这条线。如果开缝应在机械4层画线。当然，你用禁止布线层画线并与制版厂说明开缝，厂家也做。
禁止布线层是禁止布线的，可能板子上有很多禁止布线的地方。

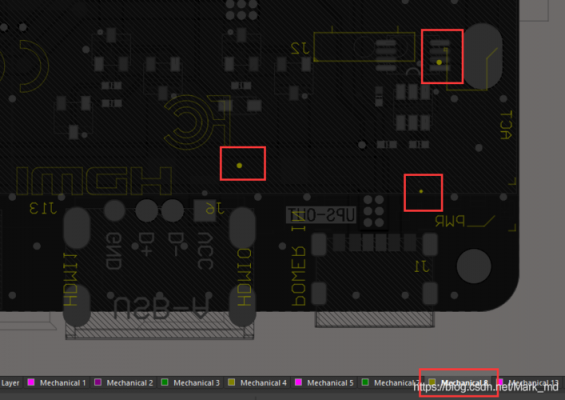

Mechanical 1机械层1（机械层有多种，作用不一）上图：粉色的机械层用于禁止走线，绿色的机械层表示器件大小 Top Overlay顶层丝印层（丝印层可以印制信息，文字，甚至图片。
有习惯用mechanical1作为板围的话有可能按mechanical1做，习惯用Keepout作为板围的话就有可能按焊盘来做，具体需要跟厂家进行沟通说明，一般PCB厂家都会有相关的规则说明，最好按照厂家要求来做，不然出了问题不好界定责任。
到此，以上就是小编对于ad 机械层的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
