本篇目录：
- 1、MOS管脚判定及工作原理?
- 2、如何区分MOS管的3只脚?类型?及怎么判断好坏?怎么判定是否正常工作?不要...
- 3、MOS管的输出脚是D还是S?
- 4、场效应管(MOS)三个脚怎么区分?N和P怎么区分?
- 5、判断、测量MOS管最有效的方法(百试百爽)
- 6、怎么判断MOS管是N沟道还是P沟道?
MOS管脚判定及工作原理?
G：gate 栅极；S：source 源极；D：drain 漏极。N沟道的电源一般接在D，输出S，P沟道的电源一般接在S，输出D。增强耗尽接法基本一样。晶体管有N型channel所有它称为N-channel MOS管，或NMOS。
mos管是电压控制元件，在某些方面使用起来很方便，当然，在开关电路中，由于mos管的导通电阻很小，所以使用也非常好，在开关电路中应用，就是一个能够受控制的开关，一般是受电压信号的控制。
正面管脚向下从左到右依次是 G D S (也有特殊的)。带P的大多是P沟道的。万用表二极管档测量，如果都通了一定坏(半死状态测量很麻烦。
当通道的控制电压较低时，通道内的电流较小；当通道的控制电压较高时，通道内的电流较大。MOS管的工作原理可以用下图所示的电路来解释：图中的R1和R2分别表示MOS管的基极和漏极。
工作原理：在MOSFET中，连接极与P沟道区域之间隔离，因此不会直接通过电流。连接极上的电压会影响N沟道区域的电流。当连接极的电压升高时，N沟道区域的电流会增加，电流就会从源极流入汇极。
如何区分MOS管的3只脚?类型?及怎么判断好坏?怎么判定是否正常工作?不要...
红左，黑中、右无穷大黑左，红中、右无穷大红中，黑右无穷大；黑中红右显示530（左右）。其实场效应管三极管很好判断：有字面朝上从左到右依次为：G、D、S，有些管相反：S、D、G。
判断IGBT模块的好坏分两步：先判断极性，再判断好坏。使用万用表来进行具体操作。首先，需判断IGBT的极性。把万用表打在R×1KΩ挡，黑笔连接在某一电极上，红笔分别接触另外两只管脚。
知道三极管的3个脚的电压，怎么判断它的类型，材料，管脚的极性。比如：1脚为5V，2脚为2V，3脚为4V。从你的例子看很明显是一个NPN型硅三极管，：1脚为c，2脚为b，3脚为e.（1）判断类型：硅管，锗管。
红表笔所接的为T1极。接着测试工作情况，用红黑表笔分别接触T2极和T1极，再用接触T2的表笔同时碰触剩余的G极，若表针偏转角度都较大且能一直保持，则说明可控硅正常，否则质量欠佳不宜使用。根据以上就能判断了。
MOS管种类和结构 MOSFET管是FET的一种(另一种是JFET)，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。
单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是TT1或TG极（对双向可控硅）。
MOS管的输出脚是D还是S?
1、G：gate 栅极；S：source 源极；D：drain 漏极。N沟道的电源一般接在D，输出S，P沟道的电源一般接在S，输出D。增强耗尽接法基本一样。晶体管有N型channel所有它称为N-channel MOS管，或NMOS。
2、这是MOS管热释电红外传感器，那个矩形框是感应窗口，G脚为接地端，D脚为内部MOS管漏极，S脚为内部MOS管源极。在电路中，G接地，D接电源正，红外信号从窗口输入，电信号从S输出。
3、MOS管三个极，分别是栅极（G）源极（S）和漏极（D）。MOS器件是电压控制型器件，用栅极电压来控制源漏的导通情况。MOS管和三极管截止区：NMOS管的如果栅压小于阈值电压，MOS管相当于两个背靠背的二极管，不导通。

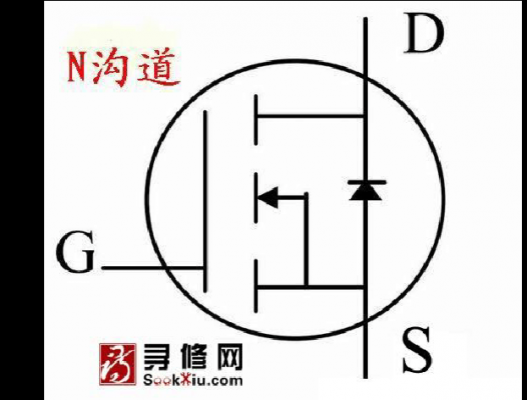

场效应管(MOS)三个脚怎么区分?N和P怎么区分?
从结构上看，PNP型三极管的集电区和发射区是P型半导体，中间的基区是N型半导体，而NPN管的集电区和发射区是N型半导体，中间的基区是P型半导体。
漏极和源极互换，若两次测出的电阻都很大，则为N沟道；若两次测得的阻值都很小，则为P沟道。判定源极S、漏极D：在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。
，3。说个简单的给你 黑表笔接d极，红表笔接s极，有500欧左右的阻值为n沟 红表笔接d极，黑表笔接s极，有500欧左右的阻值为p沟 4。
MOS管的source和drain是可以对调的，都是在P型backgate中形成的N型区。在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。

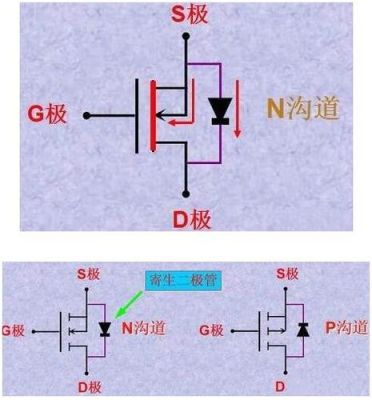

S），指针满偏。P沟MOS管：跟N沟MOS管测量现象相反。数字表判断N-P沟方法(二极管档)：N沟MOS管：黑表笔接（D），红表笔接（S），显示500左右数字。P沟MOS管：跟N沟MOS管测量现象相反。备注：D就是外壳。
g为栅极，d为漏极，s极为源极。场管内部结构只有一个二极管。场管分为：p沟和n沟。
判断、测量MOS管最有效的方法(百试百爽)
1、先对MOS管放电，将三个脚短路即可；首先找出场效应管的D极（漏极）。
2、N沟道MOS场效应管好坏的测量方法 用数字万用表二极管档正向测量5N60C的D-S两极。
3、另外，还可以用触发栅极（P沟道场效应晶体管用红表笔触发，N沟道场效应管用黑表笔触发）的方法来判断场应管是否损坏。若触发有效（触发栅极G后，D、S极之间的正、反向电阻均变为0），则可确定该管性能良好。

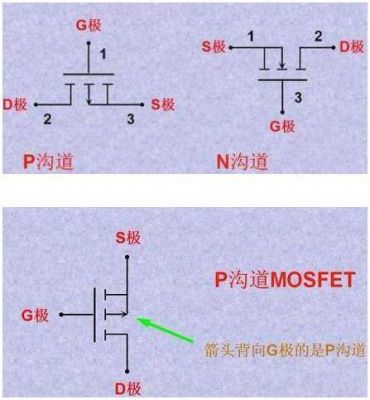

怎么判断MOS管是N沟道还是P沟道?
1、正向电阻 ，判定为P沟道场效应管，黑表笔接的也是栅极。
2、很简单，看转移特性曲线所分布的象限即可。如果是增强型管子，曲线的全部都集中在一个象限中，P沟道全部在第三象限，N沟道在第一象限。
3、指针表判断N-P沟方法（10K档）：N沟MOS管：红表笔接（D），黑表笔接（S），指针满偏。P沟MOS管：跟N沟MOS管测量现象相反。
4、MOS场效应管分J型，增强型，耗尽型。一般来说N沟道是导电沟道是N型半导体，P沟道是P型半导体，然后再区分栅极压降是要正开启还是负开启。mos场效应管在金属栅极与沟道之间有一层二氧化硅绝缘层，因此具有极高的输入电阻。
到此，以上就是小编对于mos管测量好坏的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
