RS485和RS485线怎么接
1、RS485和RS485的接线方法见下图：RS-485采用半双工工作模式，支持多点数据通讯。 RS-485总线网络拓扑通常使用带有终端匹配的总线型结构。 换句话说，该总线用于串联连接所有节点，并且不支持环形或星形网络。
2、接口接线方法 RS485采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V表示“1”。RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。
3、公共线不需要接。RS485在标准里要求使用屏蔽双绞线的。公共端就是地线，但是RS485抗干扰能力不行，不支持任意线缆，在经过一些比较强的干扰源的时候，不屏蔽会无法通讯。RS485在现场施工布线的问题非常多，要注意。
4、rs-485可以采用二线制和四线制，二线制可以实现真正的多点双向通信。与rs-422一样，采用四线连接时，只能实现点对多的通信，即只能有一个主设备，其余为从设备，但与rs-422相比有所改进。
RS485串口九针的接哪2根线就可以运行了,就像232接2,3两个就可以了!_百...
1、如下图右边所示，半双工接法。3-B，7-A。
2、九针的接口可以连接COM口，九针串口就是RS-232接口，九针的接口是个人计算机上的通讯接口之一，由电子工业协会所制定的异步传输标准接口。
3、RS232一般只接这三根线就可以工作：接收RXD、发送TXD、接地GND。但是由于接口形状的差异，针脚序号与信号线类别是不同的，常见的9针和25针两种。
4、用网线做LDE显示屏，9针串口的接法，是按规定的顺序将网线中的三条线焊接到RS232指定的三个针脚上即可。RS232一般只接这三根线就可以工作：接收RXD、发送TXD、接地GND。
5、Rs485接口，数据收发主要接1脚和2脚，以下为485串口主要引脚的定义：引脚1：数据发送端 引脚2：数据接收端 引脚5：为接地端 应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。
6、即具有多站能力，这样用户可以利用单一的RS-485接口方便地建立起设备网络。因为RS485接口组成的半双工网络，一般只需二根连线（一般叫AB线），所以RS485接口均采用屏蔽双绞线传输。
rs485通信电缆头的制作方法
1、可以接。先用电缆铜（铝）连接管将缆线连接，绝缘层用热缩套管。
2、户内热缩式电力电缆终端头工艺：锯断，剥切清洗，内屏蔽层处理，焊接地线，压扎锁管和接线端子，装热缩管，加热成形，安装，接线。
3、包缠电缆，套电缆终端头套：1 剥去电缆统包绝缘层，将电缆头套下部先套入电缆。2 根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。
4、电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。
5、高压电缆头的制作方法以及常见接地故障的处理。电缆的构造及作用 （1）电缆主要分为：导电层、绝缘层、保护层(半导体层、屏蔽层和外护套)三部分 导电层：导电，传送能量。
6、RS485接口组成的半双工网络，一般是两线制（以前有四线制接法，只能实现点对点的通信方式，现很少采用），多采用屏蔽双绞线传输。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
RS232转换为RS485的接线方法最好有图

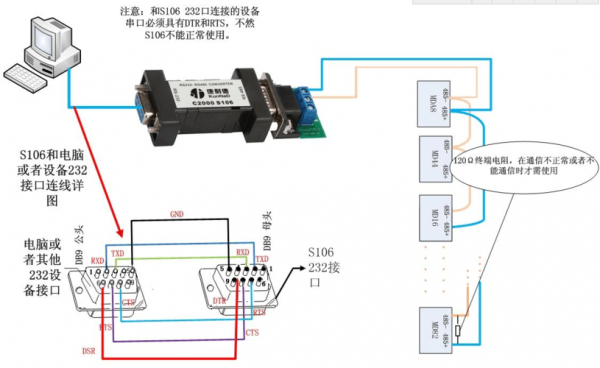

RS232 TO RS485 连接口电路图介绍： 15 PIN公接头第5脚、第6脚为，I/O E、I/O F；第12脚、第13脚为，+5V Out、Ground。
RS232与RS485总线端是隔离开的，这样进行隔离设计可以有效 的 抑制RS485总线上的干扰传导到232端。三隔离设计电路 powerbus 在要求通信距 离为几十米到上千米时，广泛采用RS-485串行总线标准。
可以拿2个转换器485端口对接，232那端分别接电脑的2个串口，然后用串口调试工具对发一下，看看接收正常不正常。如果是整个线路你先把485转换器排除下，然后再用万用表短路法测量下485通讯线好坏。
接口接线方法 RS485采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V表示“1”。RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。
rs485传输的原理是什么?如何通信,如何接线?
1、采用差分信号。我们在讲A/D的时候，讲过差分信号输入的概念，同时也介绍了差分输入的好处，最大的优势是可以抑制共模干扰。尤其当工业现场环境比较复杂，干扰比较多时，采用差分方式可以有效的提高通信可靠性。
2、RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。
3、rs485与485通讯，接线方法：rs-485采用半双工工作方式，支持多点数据通信。rs-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来，不支持环形或星型网络。
