本篇目录：
- 1、如何用altiumdesigner画原理图
- 2、在笔记本上使用AD设计PCB板,布线时哪个键是放置过孔并快速切换层的?我...
- 3、ad过孔怎么搞?
- 4、AD9如何用过孔换层的快捷键能修改吗
- 5、...09中pcb布线怎么都是顶层的我怎么把它切换到底层呢?还有放过孔...
如何用altiumdesigner画原理图
单击右键，选择【放置】栏下的【引脚】，然后开始严格按照资料手册中的管脚图绘制各个引脚。按照资料手册对各个引脚进行相应设置。
，首先，Altium designer中新建一个工程，添加两个原理图纸。2，在其中一个图纸中添加图表符。3，上方点击“属性”，点击三个点，重新选择文件名。4，点击想要的子原理图，点击“确定”。
建立项目工程project，如图：建立原理图界面，如图：建立PCB界面，如图：之后就是画原理图了，画好原理图再导入PCB，进行布局、连线、覆铜。
在笔记本上使用AD设计PCB板,布线时哪个键是放置过孔并快速切换层的?我...
还是小键盘上的*键啊，只是笔记本上要按Fn键+P。

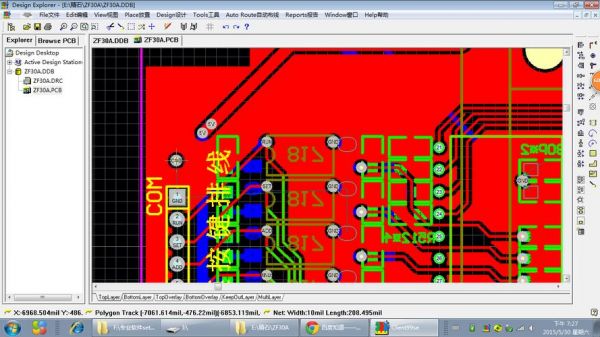

楼主布线时点键盘+或-，即可放置过孔并换层，如下图所示。
想切换到底层的话可以同时按住ctrl+shift然后将鼠标的滚轮向自己的方向滚一下就是一个过孔了。同时也从顶层切换到底层了。希望能够帮到你。
单次按键是指按下该键并放开。1-01 * 在PCB电气层之间切换（小键盘上的*）。在交互布线的 过程中，按此键则换层并自动添加过孔。这很常用。1-02 Tab键 在交互布线或放置元件、过孔等对象的过程中修改对象属性。
删除一整根线：选中线，TAB。连续删除：E+D 删除同一NET的线：组合键 Ctrl+H，出现十字光标，单击鼠标左键，选择的连线会高亮，按DEL键，确认删除。
ad过孔怎么搞?

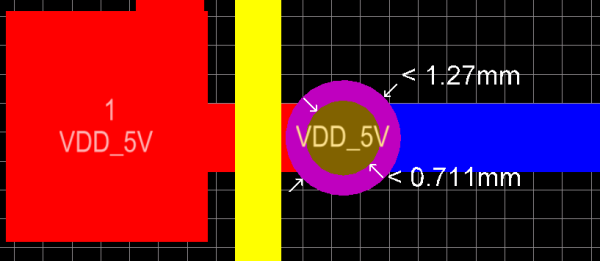

进入到ad，修改孔径尺寸，点击应用。打开PCB，单击“左键”，“设计”，“规则”。进入到ad。修改孔径尺寸，点击应用。
如果是手工布线，那就需要一个个的放置过孔，只需用“过孔”工具，用鼠标点击放置的位置即可。如果想快速完成，可以预先设置好“捕捉”的网格尺寸、距离，就会按照你设置的网格距离快速的完成放置，也可以批量复制、粘贴完成。
我知道你要的是扁平元件脚的焊盘。在元件封装库设定元件焊盘参数如图，就可以得到你要的焊盘。
AD9如何用过孔换层的快捷键能修改吗
1、想切换到底层的话可以同时按住ctrl+shift然后将鼠标的滚轮向自己的方向滚一下就是一个过孔了。同时也从顶层切换到底层了。希望能够帮到你。
2、选择某物体(导线，过孔等)，同时按下Tab键可改变其属性(导线长度，过孔大小 等)选择目标，按住shift拖动 在PCB电气层之间切换(小键盘上的*)。在交互布线的过程中，按此键则换层 并自动添加过孔。这很常用。
3、楼主布线时点键盘+或-，即可放置过孔并换层，如下图所示。
4、把PCB切换到顶层，然后选择Edit / Select / All on Layer，然后选择Edit / Selection Memory / Store / 1 Ctrl + 1。
5、在英文输入法下，按shift键+s键，只打开焊盘那一层就容易选中了，改完再按shift键+s键返回。
6、把PCB切换到顶层，然后Edit / select / all on layer选择顶层。Edit / selection memory-store ，选择1。
...09中pcb布线怎么都是顶层的我怎么把它切换到底层呢?还有放过孔...
想切换到底层的话可以同时按住ctrl+shift然后将鼠标的滚轮向自己的方向滚一下就是一个过孔了。同时也从顶层切换到底层了。希望能够帮到你。
软件默认的就在顶层。你需要元件在底层，要再PCB中，设置元件属性，在层设置框里选择“Bottem Layer”。
不管PCB复杂还是不复杂，正确的操作还是撤销布线，再重新编辑设计规则，布线的层设置为底层有效，最后再重新布线，也就是说做成单层板。你原先顶层布有导线，说明你是两层板。
先看铜铂，要求直插IC缺口朝左时，左下角为第一脚，如果符合这个条件，则再看字符，要求字符是正放的，即不镜向。如果铜铂是镜向的，那么字符也要修改成为镜向。
选中器件，在拖动的过程中，点击L就变到另一面了。
到此，以上就是小编对于ad布线添加过孔的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
