本篇目录：
- 1、stm32定时器tim6tim7,对定时时间的设置与哪些寄存器有关
- 2、STM32通用定时器PWM输出
- 3、关于STM32使用GPIO和SysTick定时器实现按键扫描
- 4、STM32中通用定时器配置和使用过程中通常或用到那几个寄存器?
stm32定时器tim6tim7,对定时时间的设置与哪些寄存器有关

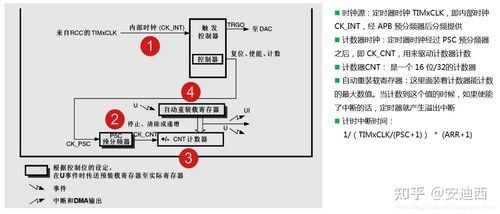

1、正确答案：基本定时器计数过程主要设计到三个寄存器：计数器寄存器、预分频寄存器、自动重载寄存器。
2、● 计数器寄存器 (TIMx_CNT)● 预分频器寄存器 (TIMx_PSC)● 自动重载寄存器 (TIMx_ARR)自动重载寄存器是预装载的。对自动重载寄存器执行写入或读取操作时会访问预装载寄存 器。
3、选择合适的定时器：在STM32中有多个定时器可供选择，根据需要选取合适的定时器。假设在这里我们选用TIM2定时器。配置定时器：使用TIM2的相关寄存器配置定时器的时钟源、分频系数和计数周期等参数。
4、【答案】ABC 【解析】与定时器/计数器有关的控制寄存器有3个。
5、中断服务程序中改变了哪个就需要保护哪个。其中工作寄存器（r0--r7）可以通过切换工作寄存器区（即改变PSW中的sr0，sr1）实现快速保护。除了所用的SFR功能位不一样，以及方式3的区别，这2个定时计数器是完全一样的。
6、和定时器时钟关联的有总线APB1或APB2等时钟，定时器外设挂载在这个总线上使用的就是这个总线时钟，然后定时器配置时有个预分频值prescale可以设置分频，还有个时钟分割，这两个可以控制定时器计数的快慢。
STM32通用定时器PWM输出

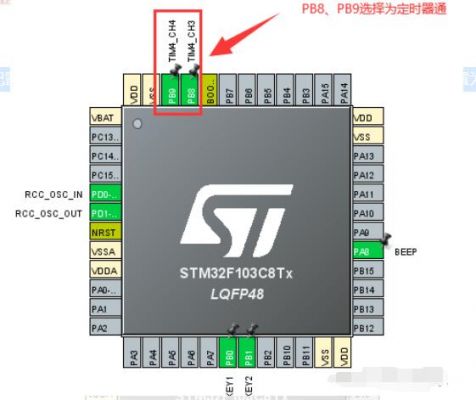

STM32 的定时器除了 TIM6 和 7。其他的定时器都可以用来产生 PWM 输出。其中高级定时器 TIM1 和 TIM8 可以同时产生多达 7 路的 PWM 输出。
如果想两路pwm完全一样是可以的，可以两个定时器同步触发就行了，各用不同的通道，定时超过周期时要有个计数，stm32通用定时器产生pwm时，模式1和模式2的区别在于逻辑不同，模式1比较低输出。
stm32通用定时器产生pwm时，模式1和模式2的区别在于逻辑不同，模式1比较低输出。STM32的定时器是个强大的模块，定时器使用的频率也是很高的，定时器可以做一些基本的定时，还可以做PWM输出或者输入捕获功能。
一般情况下，stm32高级定时器互补pwm时，需要手动启动各通道（包括互补通道）的PWM输出，但是每个定时器只能输出三路互补PWM，是必须两个通道都输出的。
STM32单片机的定时器，和以前你学的单片机相比，结构差别是非常大的。或者说，你可以看看AVR单片机的定时器，这和STM32的有很多共通之处。TIMx_CNT的数值是无法改变的，只能软件或硬件的清零。
关于STM32使用GPIO和SysTick定时器实现按键扫描
用定时器中断去扫描按键所在IO口的电平，进行计次处理。1）在不放开按键的情况下连续显示，此种情况下，次数会被不断累加。你可以每累加一定的基数后，置显示标记，进行显示程序调用。2）而按一下，则显示一次。
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_flOATING； GPIO_Init(GPIOB，&GPIO_InitStructure)； } 配置好按键的GPIO口后，编写按键扫描函数，从而达到调整时间的功能。
用systick扫描是一个办法，我用这个实现了线反转法扫描4X4的键盘矩阵。
STM32中通用定时器配置和使用过程中通常或用到那几个寄存器?
1、● 计数器寄存器 (TIMx_CNT)● 预分频器寄存器 (TIMx_PSC)● 自动重载寄存器 (TIMx_ARR)自动重载寄存器是预装载的。对自动重载寄存器执行写入或读取操作时会访问预装载寄存 器。
2、STM32F10XXX系列包含TIMTIM7两个基本定时器，计数器为16位，其功能比较简单，仅支持向上计数，且只能计时，没有外部I/O口。
3、为了简化完成类似操作，STM32做了改进，这也是一个端口配置了3个寄存器的原因。
4、选择合适的定时器：在STM32中有多个定时器可供选择，根据需要选取合适的定时器。假设在这里我们选用TIM2定时器。配置定时器：使用TIM2的相关寄存器配置定时器的时钟源、分频系数和计数周期等参数。
到此，以上就是小编对于的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
