本篇目录：
线路板lpc检查标准
1、焊盘平整度：检查焊盘的平整度，焊盘是否有凹陷、凸起或者变形等问题。 引脚间距：检查引脚之间的间距是否一致，是否有弯曲、错位或者短路等问题。 清洁度：检查PCBA表面是否有灰尘、污渍、油污或者其他杂质。
2、部分设计孔径百分位为0.05mm的偏差标准为±0.05mm；钻孔类PCB板偏孔公差标准≤0.076mm；露铜箔线路或焊盘距板边沿左右方向有0mm以上距离。
3、外观检测。检查PCB板的外观质量，包括有无明显裂痕、变形、划痕、氧化等。连接测试。检查电子元件和电路连接是否牢固、可靠、没有短路和开路现象。电气性能测试。
pcb中线宽、过孔的大小与通多大电流之间的关系是什么?

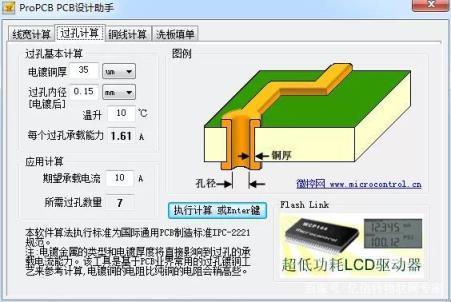

1、过孔的电流能力和孔直径有关，但不是一个线性关系。通常12mil的孔可以安全承载0.5–1A左右电流.一般采用10或者12mil的孔比较实用。
2、PCB线宽与电流的关系是通过线宽对导线的阻抗影响来实现的。PCB线宽和电流之间的关系可以通过欧姆定律来解释。根据欧姆定律，电流等于电压除以电阻，即I = V/R。在PCB电路中，导线的电阻和长度成正比，和线宽成反比。
3、PCB走线的载流能力与以下因素有关：线宽、线厚（铜箔厚度）、容许温升。PCB走线越宽，载流能力越大。PCB过孔的载流能力可以近似等效成PCB表层走线的计算方法。近似计算公式。
4、PCB 1mm的线能通过1A~2A的电流，经过电流的大小与铜厚度有关。注意：一般1mm线宽、1OZ铜厚通过1A电流。OZ是盎司单位，1OZ=35μm。
5、A电流。根据《PCB中电流与线宽电流与过孔的关系》，0.2的过孔直径为0.5mm，能过1A电流。过孔也称金属化孔。在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。
ipc里面对PCB要求的尺寸有哪些?
1、±0.1mm以内。IPC标准中规定了PCB板的涨缩尺寸应该控制在±0.1mm以内，同时还规定了不同PCB板材料的涨缩系数和温度系数，以便在设计和制造过程中进行合理的控制和调整。
2、国际上和PCB有关的标准主要有：国际电工委员会(IEC)249和326系列标准；美国IPC-4001系列标准、IPC 6010系列标准、IPC TM 650标准及军标MIL系列标准；日本JPCA 5010系列标准；英国的BS 9760系列标准等。
3、具体的生产工艺及设备水平有关系，当然IPC的标准里应该有，不过那个_麻烦，有个简单的办法，在PCB设计软件中找一个标准库中的IC，插针pin尺寸小于40mil（比如直径20mil）。
4、IPC-SM-782 表面安装设计焊盘图形标准。IPC-SM-770 印制板组件装配规范，包括表面安装和穿孔安装的设计要求。

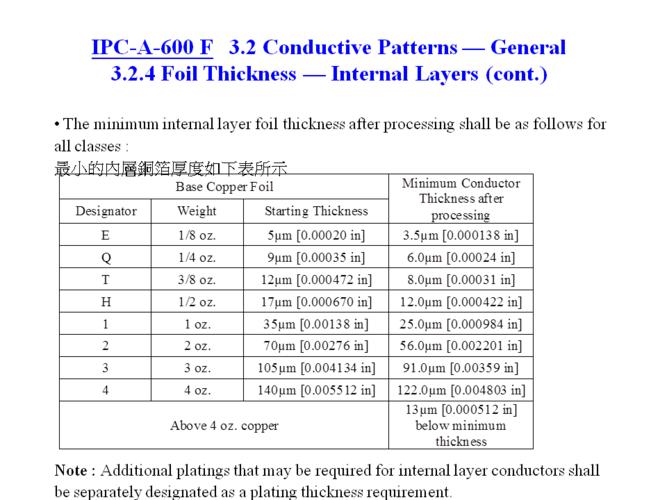

5、新版IPC6012在表2中对pcb孔粗已有重大改变，一般Class2板类(如电脑产品者)其面铜与孔铜之平均厚度已由1mil降至0.8mil；下限也更降为0.7mil。此乃因小孔深孔盛行，孔铜不易达到厚度要求所致。
6、IPC里没有具体的标准。但由于X-RAy仪器测量窗口有大小要求，一般行业内都是以2mm*2mm的pad为测量标准盘。
IPC标准是指什么
ipc是IP Camera的缩写词，IP是网际协议，Camera是照相机、摄影机，IP Camera顾名思义就是网络摄像机，它是一种由传统摄像机与网络技术结合所产生的新一代摄像机。
IPC-610这个标准是由IPC（国际电子电器组装联盟）制定的，它定义了电路板制造和电子系统集成过程中所需的质量标准。
法律分析：IPC-A-610D是目前全球范围内应用最为广泛的电子组装标准。IPC-A-610D用全彩照片和插图形象地罗列了电子组装行业通行的工艺标准，是所有质保和组装部门必备的法典。
IPC制定了数以千计的标准和规范。一个由会员企业发起的组织，IPC主要提供行业标准、认证培训、市场调研和政策宣传，并且通过支持各种各样的项目来满足这个全球产值达15000亿美元的行业需求。对世界电子电路行业有重大影响。
ipc是什么标准
1、IPC-610这个标准是由IPC（国际电子电器组装联盟）制定的，它定义了电路板制造和电子系统集成过程中所需的质量标准。
2、ipc是IP Camera的缩写词，IP是网际协议，Camera是照相机、摄影机，IP Camera顾名思义就是网络摄像机，它是一种由传统摄像机与网络技术结合所产生的新一代摄像机。
3、IPC标准是电子行业的一个国际标准，包括多个级别，用于规范电子产品的设计和制造。对于军工PCB，执行的IPC标准级别可能会因具体产品和应用而异。
到此，以上就是小编对于pcb线宽ipc2221的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
