pcb包裹铜厚二级标准是多少?
1、首先pcb铜皮厚度2安时，PCB层数是4层，板厚是6mm±0.12mm。其次外层线宽/线距是6/6mil，内层线宽/线距是5/5mil，孔0.50mm。
2、一般都是6mm，有时根据电路的工作频率决定板厚的，频率越高，板子越薄。板子厚度与介质厚度有关。常规PCB板的铜皮厚度是多少 国际PCB铜皮厚度常用有：35um、50um、70um。
3、PCB三安士铜厚为105um达到二级标准。1oz为35um，3oz为35*3=105um。
4、电源板铜厚要求较高，一般要求2oz、3oz还有更高的。
5、一般单、双面PCB板覆铜厚度约为35微米，即4密耳。也有另一种规格为50um的，但不常见。多层板表层一般为35微米即4密耳，内层为15微米即0.7密耳。
有铅喷锡成分ipc标准
1、一般定义大于1um即可。喷锡的厚度一般是以量测1mm x1mm 或2mm x 2mm的pad为主，大致上会落在80~1000 MICRO INCH这个区间，若使用垂直喷锡设备，愈大的pad其厚度误差就会愈大。
2、在工厂里，常见覆铜基板的代号是FR-4，这个在各家板卡厂商里面一般没有区别，所以我们可以认为大家都处于同一起跑线上，当然，如果是高频板卡，最好用成本较高的覆铜箔聚四氟乙烯玻璃布层压板。
3、线路板厂一般定义大于1um即可，当然上限要求是40m左右。关于线路板喷锡的厚度，IPC标准里边是没有明确标准的，需要供求双方在采购文件中确认。因为铜与锡在受热过程中会形成合金，合金太薄或者太厚都会影响可焊性。
ipc是什么标准

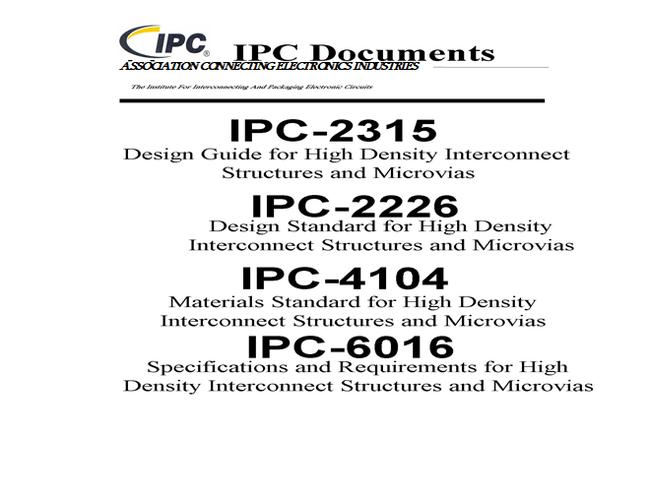

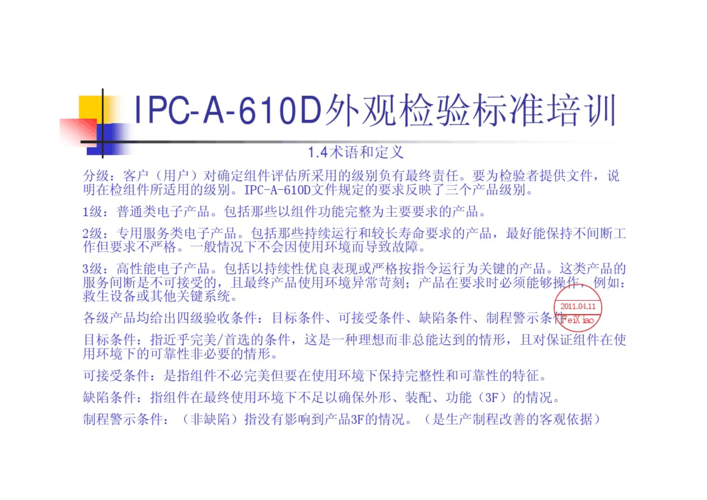

IPC-610这个标准是由IPC（国际电子电器组装联盟）制定的，它定义了电路板制造和电子系统集成过程中所需的质量标准。
ipc是IP Camera的缩写词，IP是网际协议，Camera是照相机、摄影机，IP Camera顾名思义就是网络摄像机，它是一种由传统摄像机与网络技术结合所产生的新一代摄像机。
印制电路板。根据查询百度百科信息显示，ipc是印制电路板的一种标准，是电子行业中使用最广泛的术语，描述和展示了所有的工程问题。
pcb行业中ipc二级标准有哪些
1、根据IPC二级标准，1oz完成铜厚应大于34um。用0.5OZ（17um）底铜开料，板料有10%的公差，所以开料最低铜厚是14um。IPC二级最少镀20um，最多允许加工过程中因磨板而产生2um。
2、国际上和PCB有关的标准主要有：国际电工委员会(IEC)249和326系列标准；美国IPC-4001系列标准、IPC 6010系列标准、IPC TM 650标准及军标MIL系列标准；日本JPCA 5010系列标准；英国的BS 9760系列标准等。
3、孔壁铜厚：一般按IPC二级标准，平均20um，单点最小18um。电镍金：镍厚3至5um，金厚0.05至0.15um。抗氧化：氧化膜厚以0.20至0.50um。
4、mm；孔与边缘的尺寸公差为±0.1mm；孔位公差为±0.10mm；部分设计孔径百分位为0.05mm的偏差标准为±0.05mm；钻孔类PCB板偏孔公差标准≤0.076mm；露铜箔线路或焊盘距板边沿左右方向有0mm以上距离。
线路板对位破孔标准
1、部分设计孔径百分位为0.05mm的偏差标准为±0.05mm；钻孔类PCB板偏孔公差标准≤0.076mm；露铜箔线路或焊盘距板边沿左右方向有0mm以上距离。
2、您好！印制电路板的孔径公差要求是指在PCB（Printed Circuit Board，印制电路板）制造过程中，钻孔或铣槽的直径与设计要求之间的容许偏差范围。这个公差要求是为了确保电路板上的元器件正确安装并能够良好连接。
3、可靠性：遵循抗干扰设计要求，提高电路板在恶劣环境下的工作稳定性。 工艺要求：遵循相关的工艺标准，如 IPC-ESD-2020（静电放电控制程序开发的联合标准）和 IPC-SA-61A（焊接后半水成清洗手册）。
4、厚度：PCB电路板的厚度通常是0.4mm-2mm，应保证板材厚度尺寸误差范围内。 线路宽度和间距：线路宽度和间距应根据设计需求，选择合适的数值，以保证电路板的正常工作。
5、国标主要有：GB 4721～4725等系列的材料标准；GB 4588系列的产品和设计有关标准；GB 4677系列的试验方法标准。
