本篇目录：
- 1、pcb设计规范国家标准
- 2、印制电路板的制造
- 3、PCB线路板板材知识及标准
- 4、印刷电路板的制作流程是什么
- 5、pcb的制作流程为
- 6、怎样手工制作PCB电路板?
pcb设计规范国家标准
1、法律分析：《GB 4583-88 印制电路板设计和使用》中规定了pcb设计规范国家标准。印制电路板的布线区域主要由安装的元器件类型和数量，以及互连这些元器件所需要的布线通道决定。

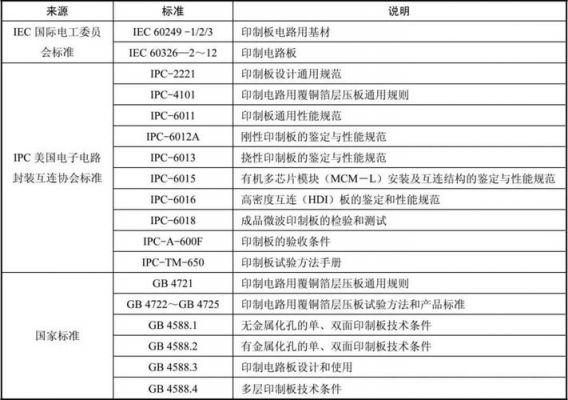

2、《GB/T 4583-2002 印制板的设计和使用》目录 国家军用标准主要有：GJB 362A(总规范)和GJB 2424(基材)系列标准。行业标准主要有：SJ系列标准(电子行业)和QJ系列标准(航天行业)等。
3、)要求物料编码和设计编号，通常它们都只能放在板的空位上。PCB上没有布线的地方可以合理地用于接地或电源。
4、IC、连接器元件按照物料编号或规格归类给出一个设计标准。），以减少设计问题给实际生产带来的诸多困扰。
印制电路板的制造
图形转移。流程：（蓝油流程）：磨板→印第一面→烘干→印第二面→烘干→爆光→冲影→检查；（干膜流程）：麻板→压膜→静置→对位→曝光→静置→冲影→检查；图形电镀。
首先要在电脑上用protel等电路设计软件先绘制电路原理图和PCB（元器件封装图）。如下图：用热转印纸放入普通打印机，调整合适的打印比例，打印出黑白的PCB图。
蚀刻在挠性印制板或印制板的生产过程中，以化学反应方法将不要部分的铜箔予以去除，使之形成所需的回路图形，光刻胶下方的铜是被保留下来不受蚀刻的影响的。
PCB板制作：将光掩膜应用在铜覆盖的基板上，经过一系列的工艺步骤，如：曝光、蚀刻、清洗等，去除不需要的铜层，形成电路连线和元件焊盘。 钻孔(Drilling)：在PCB板上钻孔，用于安装元件和实现电气连接。
，蚀刻法，使用双氧水，硫酸亚铁对电路板蚀刻。2，雕刻法，直接拿刀把线路雕刻出来。3，直接找PCB生产，这是PCB质量最好，最稳定和便捷的方法。而且现在打样也不贵，所以更多偏向于此方法，设计好后发给厂家生产。
PCB(Printed Circuit Board，印制电路板)的生产流程通常包括以下步骤： 原理图设计：根据电路需求和规格，使用专业的 PCB 设计软件创建电路的原理图。
PCB线路板板材知识及标准
② IPC标准系列配套性好，适用性强。我国的PCB标准制订工作正在向这方面努力。
这其中包括但不限于：PCB板材型号的选择、线路层线宽线距的调整、阻抗控制的调整、PCB层叠厚度的调整、表面处理加工工艺、孔径公差控制与交付标准等。
FR4CEM-3都是表示板材的，fr4是玻璃纤维板，cem3是复合基板 无卤素指的是不含有卤素（氟溴碘等元素）的基材，因为溴在燃烧会产生有毒的气体，环保要求。Tg是玻璃转化温度，即熔点。高TgPCB线路板。
厚度：PCB电路板的厚度通常是0.4mm-2mm，应保证板材厚度尺寸误差范围内。 线路宽度和间距：线路宽度和间距应根据设计需求，选择合适的数值，以保证电路板的正常工作。
尺寸测量：测量来料PCB实际尺寸是否为订单所规定的。可焊性测试：抽取部分PCB进行实际焊接，检查能否很容易的将零件焊接上。
多层线路板是电子信息技术向高速度、多功能、大容量、小体积、薄型化、轻量化方向发展的产物。 电路板基础知识有哪些 电路板检测修理编辑一。 带程序的芯片1。EPROM芯片一般不宜损坏。
印刷电路板的制作流程是什么
1、印刷电路板的制作流程是什么我们来看一下印刷电路板是如何制作的，以四层为例。
2、压合后的电路板以X光自动定位钻靶机钻出靶孔作为内外层线路对位的基准孔。并将板边做适当的细裁切割，以方便后续加工。
3、PCB 布局设计：根据原理图，在设计软件中进行 PCB 的布局设计，包括元件放置和线路连接。 设计规则检查(DRC)：使用设计软件进行设计规则检查，确保布局符合电路要求和工厂制造能力。
pcb的制作流程为
PCB板制作：将光掩膜应用在铜覆盖的基板上，经过一系列的工艺步骤，如：曝光、蚀刻、清洗等，去除不需要的铜层，形成电路连线和元件焊盘。 钻孔(Drilling)：在PCB板上钻孔，用于安装元件和实现电气连接。
内层；主要是为了制作PCB电路板的内层线路；制作流程为：1，裁板：将PCB基板裁剪成生产尺寸。2，前处理：清洁PCB基板表面，去除表面污染物。3，压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。
PCB的制作非常复杂，以四层印制板为例，其制作过程主要包括了PCB布局、芯板的制作、内层PCB布局转移、芯板打孔与检查、层压、钻孔、孔壁的铜化学沉淀、外层PCB布局转移、外层PCB蚀刻等步骤。
怎样手工制作PCB电路板?
1、将一层铝板放在打孔机机床上，然后将PCB放在上面。为了提高效率，根据PCB的层数会将1~3个相同的PCB板叠在一起进行穿孔。
2、自制PCB最好采用1：1的比例，其步骤：◆设计元件分布图： 取一块面积大于P C B的泡沫板，上面贴一张与PCB尺寸的纸，然后根据电原理图，逐一在框内排器件，反复 调整器件位置，直到满意为止。
3、打印电路板。将绘制好的电路板用转印纸打印出来，注意滑的一面面向自己，一般打印两张电路板，即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。裁剪覆铜板，用感光板制作电路板全程图解 。
4、pcb板的制作工艺流程：开料（CUT）把最开始的覆铜板切割成板子。钻孔 根据材料，在板料上相应的位置钻出孔径。沉铜 利用化学方法在绝缘孔壁上沉积上一层薄铜。图形转移 让生产菲林上的图像转移到板上。
5、首先要在电脑上用protel等电路设计软件先绘制电路原理图和PCB（元器件封装图）。如下图：用热转印纸放入普通打印机，调整合适的打印比例，打印出黑白的PCB图。
到此，以上就是小编对于的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
