本篇目录:
- 1、PCB一般器件焊盘需要多大
- 2、PCB焊盘背焊孔一般为多大
- 3、手工制作电路板的焊盘钻孔一般标准是0.8mm还是1mm?
- 4、PCB设计中焊盘孔径与焊盘宽度设置多少?
- 5、印制电路板上的焊盘的大小及引线的孔径如何确定
PCB一般器件焊盘需要多大
1、通常情况下,贴片的焊盘长就是电阻的W,宽是a的2倍,两焊盘的中心距离是L。由此可得:焊盘大小是:5mmX1mm,焊盘的中心距离是:2mm。换算成mil:焊盘是100X40,焊盘的中心距离是:120。
2、焊盘的直径通常在0.5mm~6mm之间,内孔的直径(过孔)通常是0.3mm~0.8mm。事实上,无论是焊盘的圆形还是方形,都有固定的尺寸,具体尺寸的选择要根据具体元器件来决定。

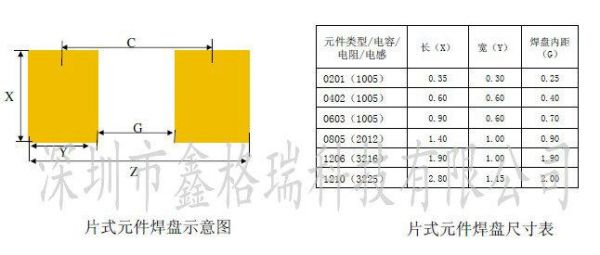

3、如下图 通常情况下,贴片的焊盘长就是电阻的W,宽是a的2倍,两焊盘的中心距离是L 这样,就知道:焊盘大小是:5mmX1mm,焊盘的中心距离是:2mm。换算成mil :焊盘是100X40 ,焊盘的中心距离是:120。
4、调用PCB标准封装库。有焊盘单边最小不小于0.25mm,整个焊盘直径最大不大于元件孔径的3倍。尽量保证两个焊盘边缘的间距大于0.4mm。孔径超过2mm或焊盘直径超过0mm的焊盘应设计为菱形或梅花形焊盘。
PCB焊盘背焊孔一般为多大
对于金属化孔的孔径《 1mm的PCB,连接焊盘一般为兀器件孔径加0.45 (18mil)0.6mm (24mil),具体依布线密度而定。在其他情况下,焊盘外径按孔径的52倍设计,但要满足最小连接盘环宽^0.225mm (9mil)的要求。

这个要看你器件的管脚直径了,一般的小功率电阻电容用0.8mm的就可以,但是大功率的器件一般管脚较粗,比如大耐压的电容、大功率电阻、二极管,这些就一般要用1mm的了。
单面板焊盘的直径或最小宽度为6mm;双面板的弱电线路焊盘只需孔直径加0.5mm即可,焊盘过大容易引起无必要的连焊。
手工制作电路板的焊盘钻孔一般标准是0.8mm还是1mm?
1、焊盘的直径通常在0.5mm~6mm之间,内孔的直径(过孔)通常是0.3mm~0.8mm。事实上,无论是焊盘的圆形还是方形,都有固定的尺寸,具体尺寸的选择要根据具体元器件来决定。

2、一般我们都用mile做单位的,所以,亲,以后注意哦,这是专业术语。
3、mm;孔与边缘的尺寸公差为±0.1mm;孔位公差为±0.10mm;部分设计孔径百分位为0.05mm的偏差标准为±0.05mm;钻孔类PCB板偏孔公差标准≤0.076mm;露铜箔线路或焊盘距板边沿左右方向有0mm以上距离。
4、孔径与钻孔布局:确保钻孔位置准确、孔径正确,并符合设计要求和元件布局。确认钻孔布局不会损坏电路板的结构或导致不必要的连接。
PCB设计中焊盘孔径与焊盘宽度设置多少?
对于金属化孔的孔径《 1mm的PCB,连接焊盘一般为兀器件孔径加0.45 (18mil)0.6mm (24mil),具体依布线密度而定。在其他情况下,焊盘外径按孔径的52倍设计,但要满足最小连接盘环宽^0.225mm (9mil)的要求。
焊盘的直径通常在0.5mm~6mm之间,内孔的直径(过孔)通常是0.3mm~0.8mm。事实上,无论是焊盘的圆形还是方形,都有固定的尺寸,具体尺寸的选择要根据具体元器件来决定。
普通的小功率电路用的1/4W色环电阻的插件的是0.7mm,0.5mm,信号系统如手机主板那种,都是贴片工艺,焊盘只有过孔的。
印制电路板上的焊盘的大小及引线的孔径如何确定
焊盘大小需要根据电流、焊接、层压和钻孔误差来确定。焊盘大小影响焊接可靠性,太大占板子面积大,太小焊接不良或者打板误差导致无孔环。孔径需要根据焊接引脚的大小,太小插不进去,太大 焊接掉锡。
焊盘大小是根据器件管脚选择的,首先确认能买到的器件的管脚大小。管脚大小在国际上是有标准的,器件的资料中一般有标注出来做参考。
焊盘直径:PCB电路板的焊盘直径取决于元件引脚直径,应保证焊盘在引脚焊接后有足够的锡量,以保证焊点牢固。
到此,以上就是小编对于焊盘内孔径的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
