分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。

首先，配电柜的接线应该采用符合国家标准的电气连接件和电线。电气连接件应具有良好的导电性和机械强度，并能够满足所需的电气参数。电线应该采用符合规定的规格和材质，以确保电线的安全性和可靠性。

柜内接线完毕，用吸尘器清除柜内杂物，保持装置内外清洁，准确标识装置位号、回路号。配电柜安装完成后，安装柜上方的的桥架。配电柜进出电缆开孔位置由供货方按尺寸预留。电缆敷设完成后封闭。

方式②：接线端子接线。所谓接线端子接线，就是在第一个配电箱内安装有一个专用的转换的接线端子。我们将室外的三根主线，接至接线端子，接线端子的是不受开关控制的。然后同时从接线端子向外引线，接出去的是六根线。

1、配电箱接线的方式：明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。

2、放射式接线：主干线由变电所低压侧引出，接至主配电箱；再以支干线引到分配电箱或用电设备上；以支线接至用户或其它设备。混合式接线：树干式与放射式的混合。

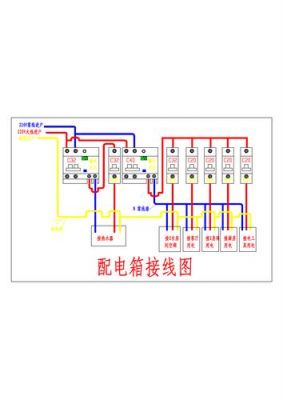

3、一般的接线方法如图：进线端火线的标识是L，零线的标识是N。

4、第一，自己接线这是一种常见的配电箱接线方式，需要接线者对电路有一定的了解，甚至是相关的专业知识。这种情况比较适合家里有学过电路或者有实际操作经验的家庭，如果家里没有相关人才的话，并不建议自个儿接线。

工业配电箱的配电接线的话，三根火线进线接空气开关的入线端，零线与机器引线的零线相连。06 工业配电箱的走线需要整洁规整，接线线头要压紧，不能凌乱。

配电箱接线的方式：明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。

电工配电箱接线教程如下：首先，将电线捋直，区分好线路回路接线顺序，将需要接入零线排，或地线排的线捆扎好。箱角需要弯线位置，整扎线一起弯，这样弯出来的线，既整齐，又美观。如果是单条弯再绑扎，那整齐度很难把握。

到此，以上就是小编对于配电箱怎样接线标准图片的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
