本篇目录：

1、国际上和PCB有关的标准主要有：国际电工委员会(IEC)249和326系列标准；美国IPC-4001系列标准、IPC 6010系列标准、IPC TM 650标准及军标MIL系列标准；日本JPCA 5010系列标准；英国的BS 9760系列标准等。

2、自动X射线检查自动X射线检查主要用于检测超细间距和超高密度电路板中的缺陷，以及在组装过程中产生的电桥，芯片缺失，对准不良以及其他缺陷。检测原理是使用不同物质在X射线吸收率上的差异来检查要测试的零件并查找缺陷。

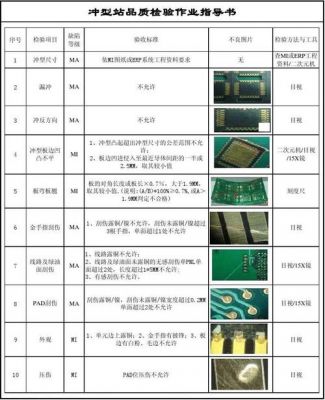

3、板边板面：检查PCB表面是否有污渍、杂物、凹坑、锡渣残留；板面是否划伤露底材；边缘是否有洗边后留下的毛刺、缺口；多层板是否会有分层、等；导线：不能出现短路、开路、导线露铜、铜箔浮离、补线等。

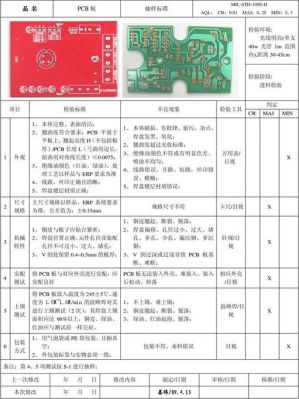

4、PCB来料检验项目和验收标准目的本标准为IQC对PCB来料检验、测试提供作业方法指导。工具卡尺烙铁外观缺陷检查条件距离：肉眼与被测物距离30CM。时间：10秒钟内确认缺陷。角度：15-90度范围旋转。照明：60W日光灯下。

5、PCB线路板板材知识及标准目前我国大量使用的敷铜板有以下几种类型，其特性如下：敷铜板种类，敷铜板知识，覆铜箔板的分类方法有多种。

6、检测标准，通常就是PCB板厂的出货检验标准，通常有IPC-II和IPC-III等。常规PCB，就IPC-II即可，孔铜在20um作用；要求严格可以要求IPC-III检验，孔铜在25um左右。

1、法律分析：《GB 4583-88 印制电路板设计和使用》中规定了pcb设计规范国家标准。印制电路板的布线区域主要由安装的元器件类型和数量，以及互连这些元器件所需要的布线通道决定。

2、《GB/T 4583-2002 印制板的设计和使用》目录国家军用标准主要有：GJB 362A(总规范)和GJB 2424(基材)系列标准。行业标准主要有：SJ系列标准(电子行业)和QJ系列标准(航天行业)等。

3、)要求物料编码和设计编号，通常它们都只能放在板的空位上。PCB上没有布线的地方可以合理地用于接地或电源。

4、IC、连接器元件按照物料编号或规格归类给出一个设计标准。），以减少设计问题给实际生产带来的诸多困扰。

5、相关设计参数详解：线路1)最小线宽：6mil（0.153mm）。

6、理图到PCB的设计流程为：建立元件参数→输入原理网表→设计参数设置→手工布局→手工布线→验证设计→复查→CAM输出。

② IPC标准系列配套性好，适用性强。我国的PCB标准制订工作正在向这方面努力。

这其中包括但不限于：PCB板材型号的选择、线路层线宽线距的调整、阻抗控制的调整、PCB层叠厚度的调整、表面处理加工工艺、孔径公差控制与交付标准等。

FR4CEM-3都是表示板材的，fr4是玻璃纤维板，cem3是复合基板无卤素指的是不含有卤素（氟溴碘等元素）的基材，因为溴在燃烧会产生有毒的气体，环保要求。Tg是玻璃转化温度，即熔点。高TgPCB线路板。

厚度：PCB电路板的厚度通常是0.4mm-2mm，应保证板材厚度尺寸误差范围内。线路宽度和间距：线路宽度和间距应根据设计需求，选择合适的数值，以保证电路板的正常工作。

尺寸测量：测量来料PCB实际尺寸是否为订单所规定的。可焊性测试：抽取部分PCB进行实际焊接，检查能否很容易的将零件焊接上。
