本篇目录：
跪求2个限位开关控制电机正反转的接线图

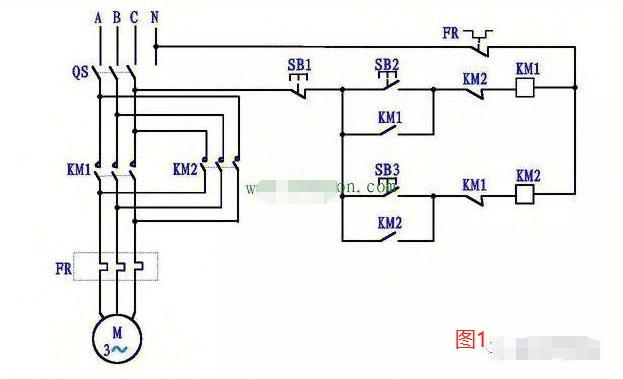

1、在双重联锁正反转控制电路上添加2个行程开关KM（如图一红线部分电路所示），即可实现用行程开关自动控制电机正反转。电路图中，KM1为顺行（正转）行程开关，KM2为逆行（反转）行程开关，KM1与KM2组成互锁行程开关。
2、正反转控制电路图及其原理分析要实现电动机的正反转只要将接至电动机三相电源进线中的任意两相对调接线即可达到反转的目的。电机的正反转在广泛使用，例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。
3、工作过程：将主电路中的QS闭合，按下按钮SB2，线圈KM1得电。主电路中主触点KM1闭合，电机正转。当松开按钮时，由于常开辅助触点KM1闭合，线圈KM1一直得电形成自锁，所以电机正常运行。
4、行程开关1有信号输出时，线圈KM1通电吸合，KM1常闭触点断开，KM2线圈断电，KM1常开触点闭合，电机通电，同时线圈KM1自保持带电（图的中间部分），使得KM1常开触点保持闭合状态，电机正转。
5、两个单刀双掷遥控开关，加两个双刀双掷限位开关。电机左侧接正极时，电机向右转。右侧接正极时，电机左转。如图：电机左转，当碰到左侧限位时电机左右都是正极，电机停转，触发遥控开关可以向右转。
220v电机怎么正反转原理图
1、v电机正反转接线图，如下：单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。
2、用倒顺开关控制单相交流电机正反转原理图：将串接电容的绕组的接线的一端调整到电源的另一端，改变电机的旋转磁场方向即可实现。
3、用倒顺开关控制单相交流电机正反转原理图：将串接电容的绕组的接线的一端调整到电源的另一端，改变电机的旋转磁场方向即可实现。单相电电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。
4、当按下正转起动按钮SB2时，电动机正向起动旋转，拖动运动部件向左运动。当运动部件上的挡铁压下行程开关SQ2时，正转接触器KM1线圈断电释放，反转接触器KM2线圈得电并吸合，电动机由正转变为反转，拖动运动部件向右运动。
电机正反转怎么接线图?
1、两相电机的接线方式包括正反两种，可以通过交换电源线的相序来实现反向运转。如果需要将两相电机的运转方向从顺时针改为逆时针，可以将电源线的接线顺序调整为反向。
2、单相电机正反转接线图：单相电机正反转原理：单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。
3、接线图如下：将这一组的U端接电源的火线，另一端I接电机的运转绕组（用万用量，电阻小的那个绕组）的一个端点，这个绕组的另一端直接接零线。剩下的是启动绕组，把它的两个端接头分别接到剩下I侧的两个接点。
电机正反转电路图详解
电路图如下：其中SB2为连续工作启动按钮。SB3是复合按钮，用于点动工作。当按下SB3时，接触器线圈有电，主触点闭合，电动机启动。串联在自锁触点支路的常闭按钮断开，使自锁失效。松开SB3时，接触器线圈立即断电，电动机停车。
相电机正反转接线方法：单相电机的启动绕组串接有适合的电容，需要借助移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。
在电路图中，用两个起保停电路来分别控制电动机的正转和反转。按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。使KM1的线圈通电，电机开始正转运行。

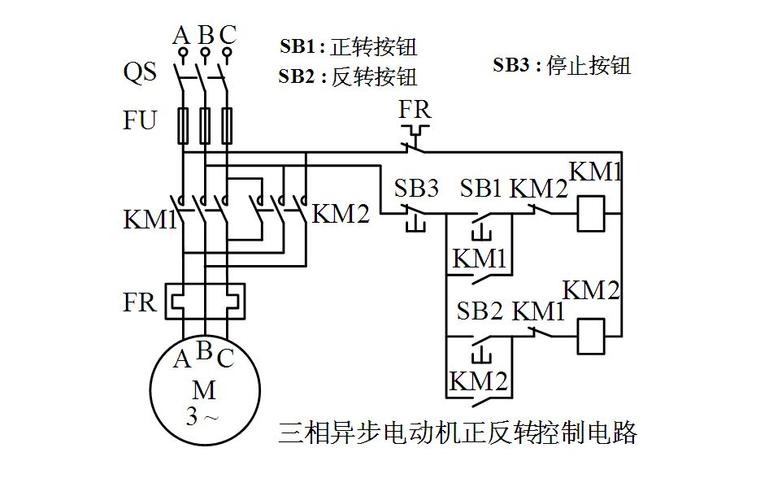

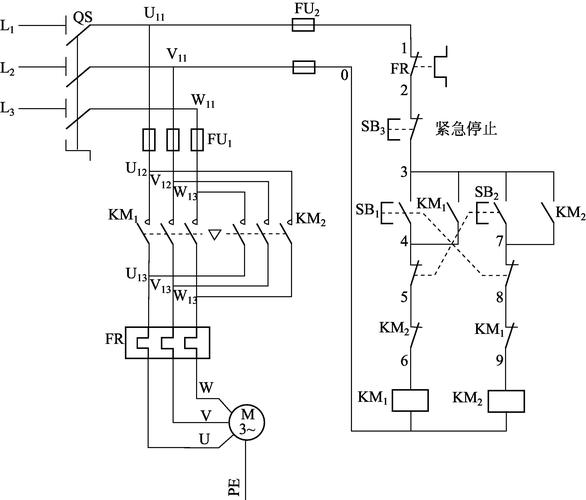

电机正反转电路图：电路采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。
电动机正反转接线图剖析,图片俱全
1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、v电机正反转接线图，如下：单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。
3、正向启动过程：按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。
4、接线图如下：电动机的作用：将电池的电能转换成机械能，驱动电动车车轮旋转，以达到电动车连续骑行的目的。电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是靠随电机转动的换相器和碳刷来完成的。
5、操作方法：将其电源的相序中任意两相对调即可，通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
6、有三种接法，分析如下：单相电机的启动绕组串接有一个合适的电容，借助于移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。
到此，以上就是小编对于电动机正反转标准电路图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
