汇川触摸屏连接线定义
下载梯形图和软件监控梯形图的作用。触摸屏安全可靠，另一根线用来把PLC与触摸屏连接起来的数据线，与plc连接的网线和数据线作用是下载梯形图和软件监控梯形图的作用。
首先根据接线图，将洗衣机电源线的插头与电源插座相匹配，并确保牢固连接。其次根据接线图，在洗衣机设备的接地端子上连接地线，将触摸屏信号线正确连接到相应的接线口。

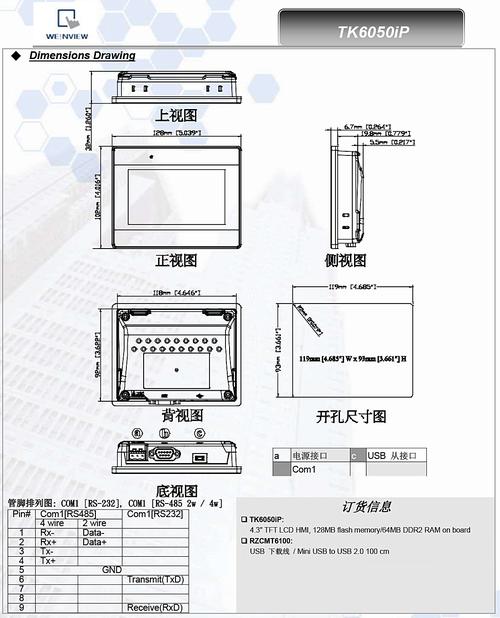

mt505tv系列、TK6070与PLC相连是用500的连接线。mt505tv触摸屏端口有两个通讯口（RS48RS232），使用RS485接口时触摸屏上是公座插母头，使用RS232接口时触摸屏上是母座插公头。
电容触摸屏驱动IC是电容屏工作处理的主体部分，是采集触摸动作信息和反馈信号的载体。6线电容采用电容屏是RC张驰振荡工作的原理采集触摸信息通过电容内部MPU对信息进行分析、计算处理从而反馈终端所需资料的触摸控制。
威纶触摸屏485接口定义
接口又叫AB线，需要两条线，一般都是现场布线用，为了现场接线方便，一般用欧式端子。
接口接线方法 RS485采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V表示“1”。RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。
rs485接口定义： 1脚为数据A，2脚为数据B，5脚为地。
威纶通触摸屏作为主站，两台三菱FX3U PLC（485BD扩展）作为从站，采用西安达泰电子日系PLC无线通讯终端——DTD435MC-V96，作为实现无线通讯的硬件设备。DTD435MC-V96可以方便实现无线网络，无需更改网络参数直接替换有线连接。

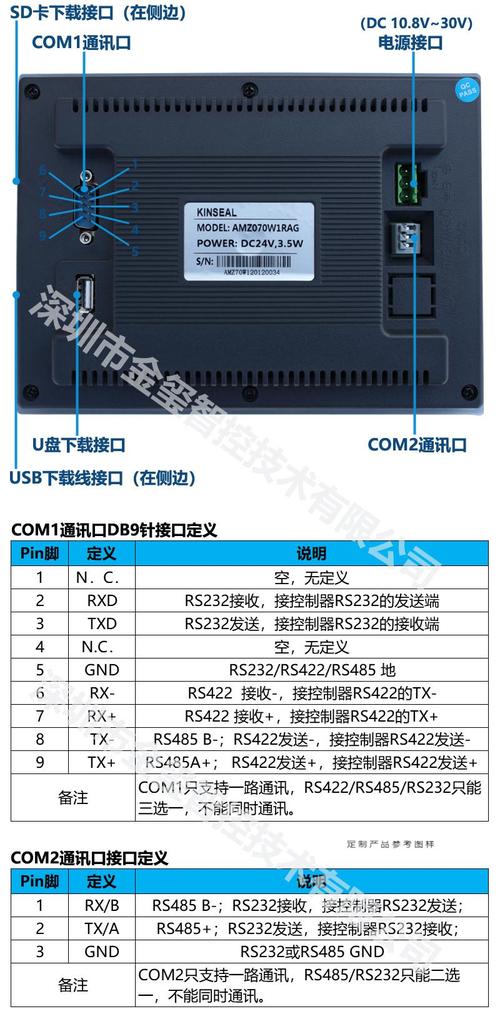

实时运行库中的变量不能同时添加通道和使用函数发送数据。在通用串口父设备中COM口表示的是选择232还是485，在触摸中COM1表示的是232接口，COM2表示的是485接口。
台达触摸屏com口针脚定义
台达触摸屏com口针脚定义：COM通信接口，俗称串口，也有专业的名字RS-232口。（RS-232口包括范围很广，COM只是其中的一种形式）COM口通常是9针，在联想消费和商用计算机中应用，也有25针的接口。

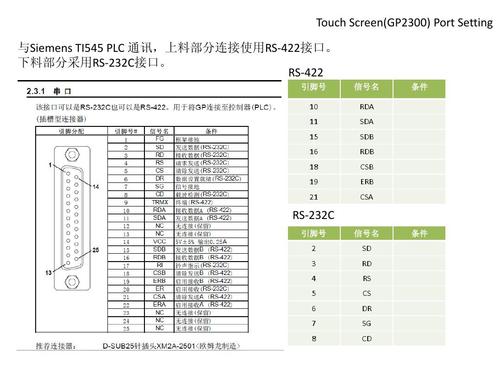

COM口通常用于连接鼠标（串口）及通讯设备。通常 COM 使用的是9 针D 形连接器，也称之为RS-232接口，而COM 2 有的使用的是老式的DB25 针连接器，也称之为RS-422接口。
com1和com2都是COM口，即串行通讯端口，简称串口。一块主板一般带有两个COM串行端口。通常用于连接鼠标及通讯设备（如连接外置式MODEM进行数据通讯）等，一台PC机上的COM端口连接器通常是9针公D-shells接口。
COMCOM2都是COM口，即串行通讯端口，简称串口。一块主板一般带有两个COM串行端口。通常用于连接鼠标及通讯设备（如连接外置式MODEM进行数据通讯）等，一台PC机上的COM端口连接器通常是9针公D-shells接口。
台达的COM1和COM2都有，但是针脚顺序相反，只有一个口能顺利通讯。台达不支持三菱的。如果其他品牌的PLC和台达屏COM2的通讯时接1和6脚，时接16，49脚，5号脚接地。
信捷触摸屏标准线定义
信捷触摸屏的标准线定义并不是一个通用的概念，因为触摸屏的标准和规范可能因制造商、型号和应用而异。
触摸屏3线和4线的区别为线的条数不一样。触摸屏3线包括发送线1根，接收线1根，公共线也就是参考地GND1根。触摸屏4线包括发送加减各一根，接收加减各一根。
不同品牌甚至不同型号定义不一样，要看它的规格书，不能乱接。触摸屏标准定义一般为20P 30P来分，你提到的普遍的40P是LED背光屏，在原差分信号集成了背光接口，集在一起所以定义成了40P。
到此，以上就是小编对于触摸屏接口类型的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
