示波器表示的是什么东西除了电压还表示什么吗?
1、示波器横坐标表示时间，纵坐标表示电压，两者结合起来可以表示频率、相位、振幅，占空必等。
2、示波器是一种常用的观测电信号波形的仪器，它还可以用来测量电信号的周期、频率、电压等参数。示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。
3、测量电压 利用示波器所做的任何测量，都是归结为对电压的测量。示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。
4、简单地说，示波器是一种带有波形显示的电压表，是捕获信号、观察信号、测量信号、分析信号、对信号波形进行归档的一种仪器。还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
5、示波器可以用来测量交流电或脉冲电流波的形状，由电子管放大器、扫描振荡器、阴极射线管等组成。
示波器标度是什么意思
示波器里的时间是横向宽度，幅度是纵向高度。示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

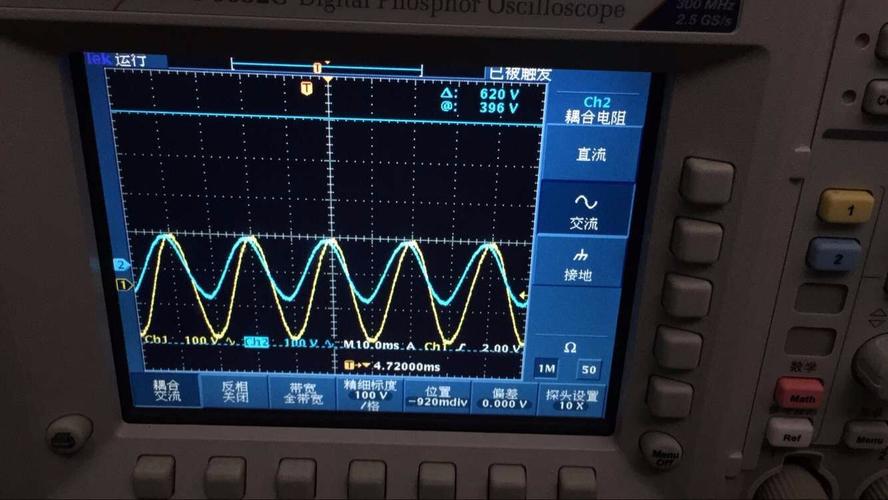

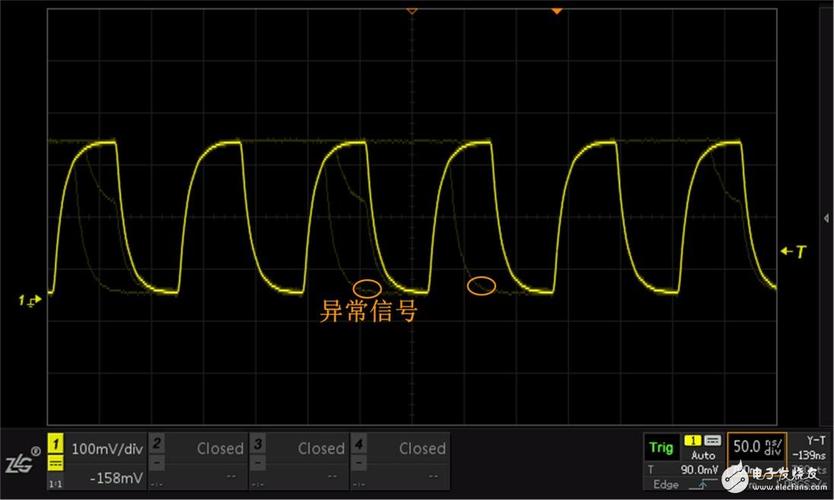

屏幕下方的，1：1通道是交流输入，100mV/格，2：2是第二通道，直流输入每格50mV；屏幕上方的A指的是主扫描，50uS指的是扫描速度是50uS/格，CH1指的是触发源是CH1通道。
亮度调节旋钮用于调节光迹的亮度（有些示波器称为辉度），使用时应使亮度适当，若过亮，容易损坏示波管。 聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。
V是电压伏特的意思，DIV是格的意思。V/DIV指的是示波器的时基单位，也就是示波器上面每格表示的幅值。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
但我更倾向于div就是division，格的意思。所以“t/div”代表每格时间，是横轴时间轴，“v/div”代表每格伏特，是纵轴幅度轴。
扫描速度，即t/div，水平方向扫描一格所需要的时间；偏转灵敏度，是指垂直灵敏度，即mV/div，也就是在垂直方向分辨率能达到多少，有的示波器可达1mV/div以上，灵敏度越高，观测小幅度信号才管用。
如果示波器显示的信号幅值与标准信号参数不符,则需正确选择相应通道的...
您这个问题描述的不是很清楚，一般来说，如果您指的标准信号指的是信号发生器，那么如果出现示波器测得信号发生器输出信号幅度不符，需要调整示波器的输入阻抗。
输入信号的幅值小于示波器垂直方向的分辨率；或者是输入信号的频率远远低于当前的水平时基所对应的数值。可以这样尝试：将水平时基调大（一般是逆时针调节旋钮），将垂直幅度调小（一般是顺时针调节旋钮），看看能不能解决。
踪示波器中每个通道各有一个垂直偏转因数选择波段开关。一般按1，2，5方式从5mV/DIV到5V/DIV分为10档。波段开关指示的值代表荧光屏上垂直方向一格的电压值。
）开启示波器电源开关预热并将各开关旋钮调到合适的位置。2）选择开关放在“AC”位置、调节辉度、聚焦、垂直水平位置。3）将输入信号通过探头送到输入端，调整波形到合适位置。
如果选择内触发源，一般选择通道1（ch1）或通道2（ch2），应根据输入信号通道选择，如果输入信号通道选择为通道1，则内触发源也应选择通道1。
打开示波器，如图，找到MENU，点击进入，找到电压倍数，如图为x10档（档位可以自己选择，与探头一致即可）。如果使用探头钩式前端附件，请将信号针前端牢固连接在探头上，确保正确连接。检查所显示波形的形状。
示波器使用方法(示波器的原理和使用方法)
示波器工作原理示波器是利用电子示波管的特性，将人眼不能直接观察到的交变电信号转换成图像，并显示在荧光屏上进行测量的电子测量仪器。是观察数字电路实验现象，分析实验中的问题，测量实验结果不可缺少的重要仪器。
，原理：示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。示波管的基本结构，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。
示波器动态显示随时间变化的电压信号思路是将电压加在电极板上，极板间形成相应的变化电场，使进入这变化电场的电子运动情况相应地随时间变化，最后把电子运动的轨迹用荧光屏显示出来。
到此，以上就是小编对于示波器信号波形的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
