配电柜二次回路接线方法
1、对二次接线施工的`要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。
2、电缆的固定应采用绑线或尼龙扎带，扎带规格应与电缆的粗细要求相符且应规格一致，留头方向统一，扎带过长的部分应予剪除。电缆头制作 电缆开剥时应小心从事，力度适中，严禁伤及线芯绝缘。
3、电气柜布线应横平竖直，配置坚牢，分布均匀，变换布线走向时应垂直布放。二次回路线应远离飞弧元件，并不能影响其他电器元件的操作。二次回路线不能从母线间穿过，线的连接布放均应牢固可靠，整洁美观。
4、二次接线是用一根根导线，将开关柜、箱上的电器元件按照电气原理图连接起来。既满足设计控制要求又整齐美观和检查方便。二次接线一般采用平行排列配线（扁线）、线束配线（圆线）和走线槽配线三种方法。

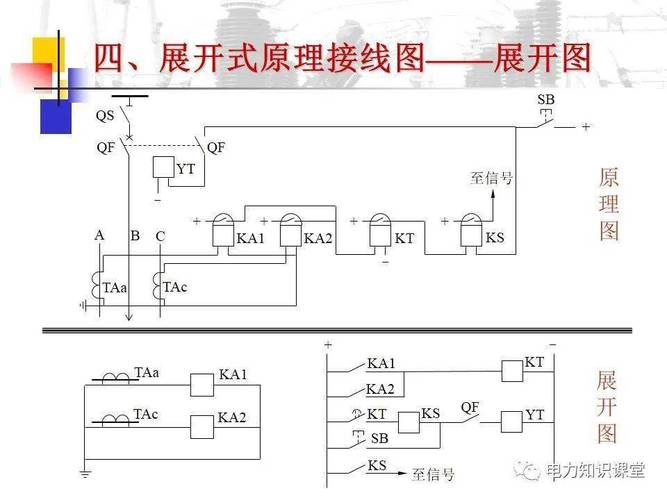

5、用来控制、检测、保护、计量电气正常运行的低压回路称为电气二次接线图。看图的基本方法可以归纳为如下六句话：先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。
...怎么实现三相电杌正反转控制,特别是二次回路接线方式?
结构 交流接触器利用主接点来控制电路，用辅助接点来导通控制回路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
三相电机内部三角接线调正反转有以下两种方法：方法一，交换任意两相的接线方法：这种方法是最简单的方法之一，将其中两个相序（例如A相和B相）交换位置，即将A相和B相的接线插头互换，或者将A相和B相的接线颜色对调。
找到电机的三相电源，将任意两相电源线对调即可实现电机的正反转。如果电机是采用四线制的话，可以找到电源输入端，然后将电源线中的任意两根对调即可实现电机的正反转。
电源接在公共端和启动线圈时电机反转。用开关或继电器改变电容的接法，就可以实现单相电机的正反转。三相电动机的正反转，只须将该三相电动机的三根电源线中的任意两根调换一下接线位置就可以了。
三相异步电机只要改变三相电的相序就可以实现正反转，配置两个交流接触器分别以不同的相序接线，通过控制切换两个交流接触器的吸合来控制电机的正反转。可以将两根相线对调，也可实现三相异步电机正反转。
也就是说，进入三相电机的三条线会从一个方向变成另一个方向。你不能在这里画画。简单来说，三条线连接一个电机符号，电机符号是一个用“M”包裹的圆。
请教电气二次回路接线有什么要求
二次回路的接线要求：按图施工，接线正确；导线与电气元件间连接应牢固可靠；不得有中间接头；电缆和分列导线的端部应标明其回路编号；配线应整齐、清晰、美观；每个接线端子上的接线宜为一根，最多不超过两根。
二次接线的事故及通病有：接线不牢固，造成端子烧坏，特别是电流回路；盘内电缆排列不整齐；二次接线线号不统与实际不符；接线煨弯方向不正确。
二次回路线不能从母线间穿过，线的连接布放均应牢固可靠，整洁美观。二次回路连接线中间不应有接头，连接接头只能在元器件的接线端子上或接线端子排上。
对二次接线施工的`要求：按图施工，接线正确；导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；配线整齐清晰、美观；导线绝缘良好，无损伤；柜内导线不应有接头；回路编号正确，字迹清晰。
柜体内的二次回路接线要求做到以下几点：（1）按设计要求布线，接线和标设要正确。（2）导线与电气元件间采用的螺栓连接、插接、焊接或压接等，均应牢固可靠。紧固件要用镀锌制品。
电流互感器接线方式有几种?
1、介绍以下四种方法。1．一相式接线 该接线方式电流线圈通过的电流，反应—次电路相应相的电流。
2、电流互感器的接线方式有：单台接线方式，只能反馈单相电流的状况。三相完全星形接线方式，通常用于在变压器差动保护接线中。两相不完全星形接线方式，在日常工作中用得比较频繁。
3、电流互感器接线方式：电流互感器的接线方式按其所接负载的运行要求确定。最常用的接线方式为单相、三相星形和不完全星形三种，分别如图a、图b和图c。
