ad绘制pcb时怎样使元器件排整齐
1、新建或者打开一个PCB库文件。点击菜单栏的“Tools -Component Wizard”进入封装设计向导。选择封装类型和单位类型，上面的列表框为封装类型，下面的下拉框为单位，确认后点击“Next”。
2、方法一：修改元件旋转角度步进。方法二：列阵粘贴。放置一个焊盘，以焊盘为圆心，用Top OverLayer画一个圆。复制一个元件。
3、首先，打开要编辑的文件，进入编辑页面，点击主菜单设计中的“rules”。然后在弹出的编辑器窗口中，找到电气清除，右键单击并选择打开新规则，如下图。然后单击新规则。
4、你是想将堆在一起的元件散开吧，如果是上图这样，操作如下：框选需要散开的元件 工具 -- 器件布局 -- 在矩形区域排列(也可以选择其他方式)，框出需要摆放器件的位置。
原理图器件的添加,元件的对齐方式有哪些?“左对齐”的操作过程是什么...
1、选中需要对齐的元件，可以按住 Shift 键多选元件，或者用鼠标框选。点击菜单栏中的“编辑”，选择“对齐和分布”选项，在弹出的子菜单中选择“水平对齐”或“垂直对齐”。
2、Axure里提供了8种对齐方式，分别是左对齐、居中对齐、右对齐、顶部对齐、居中、底部对齐、横向均与分布、垂直均匀分布。
3、首先按图纸要求，检查型号、引脚位置是否符合要求。焊接时先焊边沿的二只引脚，以使其定位，然后再从左到右自上而下逐个焊接。对于电容器、二极管、三极管露在印制电路板面上多余引脚均需齐根剪去。
Altium_Designer16元器件对齐到丝印
1、altiumdesigner拉器件线对齐的方法如下。选中需要对齐的器件，点击工具栏上的对齐图标。选中需要对齐的器件，按快捷键A+A，选择对齐的方式。选中需要对齐的器件，按快捷键A在弹出菜单选择对齐方式。
2、看到我画出来的那个没有？将你想要对齐的元件选中，点击那里面的就行了，左对齐，右对齐，上对齐，下对齐，左右等距和上下等距里面都有。
3、按DR调出PCB Rules And Constraints Editor，在右边找到Manufacturing项下边的Silkscreen Over Components Pads，再在右边设置间距就可以了。
4、给Show Comment打√（图中圈中项），打√后中在空白处左键单击一次，再将右边项改为Any。
AD10的PCB中原件排列时堆到一块了,有没有人知道怎么解决?如图:
框选需要散开的元件 工具 -- 器件布局 -- 在矩形区域排列(也可以选择其他方式)，框出需要摆放器件的位置。
目测这几个器件似乎是特定的封装，首先建议你检查一下封装的原点是否与器件中心相隔太远，如果是的话建议更新一下封装。
出现这种情况原因应该是在做这个封装时，器件离原点太远了，在封装中重新设置一下原点，再更新，应该也可以。
可以在PCB里面标注，反向标注原理图，这样顺序是按照PCB来的。不会乱。
你把板框做成两部分就行，中间用FPC或者连接器连好。
白色圆圈内应该是一些短连线(这些是AD软件自动断线功能造成的)，在AD执行拼板或粘贴操作后自动进行了错误检查，所以这些连线会被白色圆圈标识出来。
AD14如何让元件丝印对齐
首先，选择需要对齐的元件。然后，上对齐，按shift+Ctrl+T。下对齐，按shift+Ctrl+B。左对齐，按shift+Ctrl+L。右对齐，按shift+Ctrl+R。如果需要他们等间距排列，shift+ctrl+h。
按DR调出PCB Rules And Constraints Editor，在右边找到Manufacturing项下边的Silkscreen Over Components Pads，再在右边设置间距就可以了。

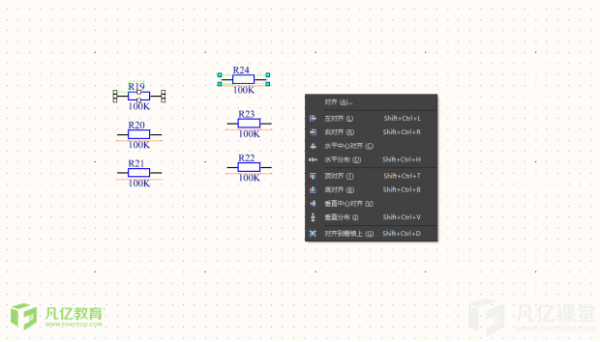

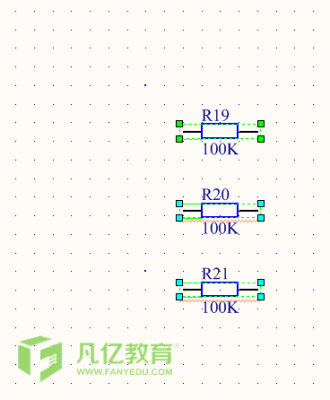

等间距对齐就是使选中的元件间距相等，以水平等间距对齐为例。第一步：打开一个原理图文件，随便放置四个电阻，选中它们。
