大神,请问如何用示波器测谐波呢?

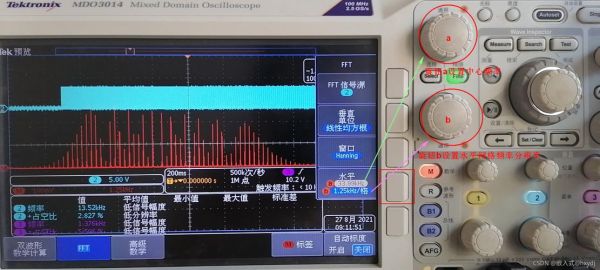

1、示波器谐波分析采用FFT功能 测量时要注意以下几点：由于FFT是一个数学函数，对于数学函数来说处理的数据越多，他就越准确。因此测量的时候，我们要把存储深度打大，时基尽量打大，这样频率分辨率才更高。
2、可以的，示波器的FFT就可以测谐波 我们来回顾一下示波器的FFT（快速傅里叶变换）功能。傅立叶变换认为，任何复杂的信号都是由多个正弦波叠加而来的。比如这个红色信号，我们就可以看作是多个蓝色正弦波在垂直向量上的叠加。
3、示波器只能单相去分析谐波，接线的话就是把一相接入探头正极，探头鳄鱼夹接地。用示波器FFT功能，打开就可以看到谐波分量。
4、谐波含量是从交流量中减去基波分量后所得到的量，是评价电能质量的重要指标之一。那么如何利用示波器找出信号中的谐波呢？我们来回顾一下示波器的FFT（快速傅里叶变换）功能。
5、示波器是电子领域较基础的测量工具之一，使用方法大同小异，建议找个师傅带带，半小时就能掌握基本测量方法，这样效率最高。
示波器谐波分析的测试步骤是什么呢?
1、比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。
2、如下图红色直方图就是对示波器的校准方波进行FFT（快速傅里叶变换）以后的样子。从红色直方图中可以看出，频率为0Hz的信号成分电压为0，代表该信号不含有直流成分。
3、示波器直接测量信号大小和频率时的步骤如下：将示波器探头测试跳到ac模式；连接示波器的探头和信号源；在测量里面选择测试频率；将时间轴调到适合的长度。李萨如图形测量频率时，是否打开衰弱微调旋钮都没有关系。
4、示波器的使用简要实验步骤如下：示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。
5、可以用示波器测量信号在进行FFT运算，找到需要计算的N次谐波位置即可算出频率 如下图红色直方图就是对示波器的校准方波进行FFT（快速傅里叶变换）以后的样子。
示波器上的FFT频谱怎么看
1、用示波器测频谱，那样会比较复杂吧，示波器是基于时域的，频谱应该是基于频域的测试才对。dB是个相对值，绝对值应该是dBm。这是一个对数。
2、示波器的FFT只是定性的频域测试，专业的测试还得用频谱仪。看这个图应该是方波的7次谐波的谱线。想知道具体频率值可以用示波器的光标测试一下。
3、示波器怎么看频率示波器能直接读出的是幅度（峰峰值，相当于幅值的2倍）和周期，频率是根据周期的倒数计算出来的。示波器上有很多正方形的格子，每个格子的边长我们称为一个大格，而每个大格相当于5个小格。
4、从频谱看，50Hz是基波，幅值为76，基波幅值最大。信号含有约0.013%的直流分量。信号含有1000Hz以内的所有奇、偶次谐波。但是，总体而言，信号的畸变率THD较小，该信号是较纯正的正弦波。
5、在工作模式，通道下按MATH键，从屏的右侧弹出菜单中选就可以的。
泰克示波器tps2024b怎么看fft
1、比较测量法 比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。
2、使用方法如下：将数字示波器的电源线插入电源插座，将信号源连接到示波器的输入端口。按下电源开关，进入示波器主界面。
3、按“MEASURE”/“测量键”，示波器屏侧或下方会有软键，按“幅度”参数，翻页找“峰峰电压”即可。Tektronix泰克MSO2024B混合信号示波器。MSO2024B 是 Tektronix 的 200 MHz、4+16 通道、1 GS/s、1。MPts 混合信号示波器。
4、没有TPS2024C，但是有TDS2024C（之前有过TDS2024B，与TDS2024C几乎完全相同）。TPS2024B的通道互相隔离，而TDS2024C/TDS2024B的通道不隔离。或者说泰克示波器中，只有TPS系列(TPS2000和TPS2000B）的通道是隔离的。
5、matlab中bfft寻找步骤如下：示波器数据导入matlab。将导入的数据在scope模块中打开。使用powergui模块进行FFT分析。FFT的保存。
6、就是如果你被测信号不能与大地通的，就必须用TPS的，再简单一点就是被测信号与示波器供电需要隔离的话就用TPS，否则反之，用TDS即可。因为普通示波器的输入端的负极与示波器220V供电的地是通的。
什么是FFT,用数字示波器如何测量并识别?
示波器的FFT运算就是快速傅里叶变换，通过傅里叶变换可实现实现时域信号和频域信号的转换，展示出时域信号的频率构成。每一个波形都可以被分解成不同频率、幅值正弦波叠加，FFT运算得到的频率点都是方波分出的谐波分量的频率。
示波器的FFT功能就是快速傅立叶变换分析功能。经常用来进行震动（包括电振动等等）的频谱分析，也就是看看复杂的震动是有哪些最基本的最简单的简谐震动组成的。
由于FFT是一个数学函数，对于数学函数来说处理的数据越多，他就越准确。因此测量的时候，我们要把存储深度打大，时基尽量打大，这样频率分辨率才更高。
Agitekservice FFT点数：示波器用于FFT变换的样本数据个数，用N表示。ZDS2022示波器最大可以执行4M点的实时FFT运算。
用示波器测频谱，那样会比较复杂吧，示波器是基于时域的，频谱应该是基于频域的测试才对。dB是个相对值，绝对值应该是dBm。这是一个对数。
