PADS怎么转成Designer
打开pads的原理图输出asc2文件的txt文档，然后用ad9的导入功能，用向导也行，选择导入pads文件即可。pcb文件就输出2005版本以下的asc文件，然后打开ad9，同样的方式导入即可。
最佳答案：Protel for DOS PCB文件转换成Gerber文件 运行环境：DOS环境，EMS 使用条件：有一个符合标准格式的D码表。
你在PADS里面打开ECO直接添加元件。画一个板框 之后输出为POWERPCB5的格试。然后用Altium Designer，输入，先PADS 的ASC文件。这样就可以导入了。

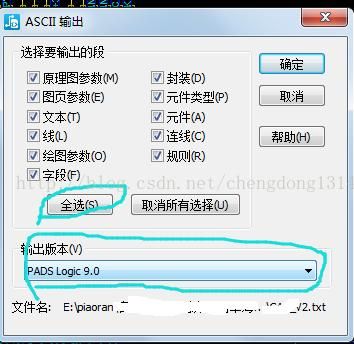

直接从文件-导出-格式选择ASC，导出后选5版本的如下图 有了这个ASC方件后，直接打开AD，在PCB LAYOUT界面，导入这个ASC文件即可。
如何将PADS格式的PCB文件转成Allegro格式，解答如下打开要转换的PADS格式的PCB文件，File-Export，导出.asc文件，步骤阅读.步骤阅读.2单击“保存”，弹出参数配置窗口。
PADS9.5版本文件转换成protel99文件能打开的格式
1、pads5能打开protel99的原理图。protel的原理图需要是从DDB里export出来的.sch格式的文件，然后在pads logic里file菜单里选import...，找到原理图存放路径，文件类型里选.sch格式的即可导入。
2、先用PADS软件打开PCB文件，之后导出ASC选择powerpcb0格式。之后打开protel99软件，新建一个空白PCB文件。之后选择导入PADS ASC（PS一定要SP6版本才有这个功能）就可以打开PADS的PCB文件了。
3、有个笨办法就是把所有protel99库中的元件放到1个或几个PCB文件中，把文件存为.asc文件再用pads5导入后打开，再将元件存到pads的库里。但这样操作会有很多问题需要解决。如果元件不多，就自己重画吧。
4、designder转才行：先在PADS 2007中导出原理图（.txt）格式，再在altium designder用导入向导选PADS ASCII Logic(.txt)文件类型打开。在altium designder中可以另存低版本（0）的SCH文件在PROTEL 99 中可以打开。
5、启动软件。双击桌面Altiumdesigner快捷方式，打开软件。导入工程文件。文件（file）——导入向导（importwizard），打开向导。点NEXT，选择导入的文件类型。选protel99se。点ENXT，选择文件或文件夹。
6、PADS5版本提示作业与当前版本的程序不兼容。是设置错误造成的，解决方法如下：首先打开PADS ，打开一份示例原理图；选择需要打开的原理图。选择File下拉菜单Report选项。
如何将PADS格式的PCB文件转成Allegro格式
打开要转换的PADS格式的PCB文件，File-Export，导出.asc文件，如图 单击“保存”，弹出参数配置窗口。
可以。这个很好转的。需要帮忙 可以发给我帮你搞定。
直接 PADS上导出 POWERPCB0 或者以下格式，用ALLEGRO 导入选择 PADS 格式导入即可。如果还不知道怎么搞。
把 PADS 文档降低到 POWERPCB0 或者以下版本。 存放的文件路径。包括文件名。不能带有中文。或者特殊符号。否则是转换不成功的。只要满足上面几个条件都能转换。 你看看到底哪里搞错了。如果还是转换不了。
到此，以上就是小编对于pads怎么转ad的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
