本篇目录：

1、这是380V变24V110V控制变压器，实际这种变压器在工业上很常见，输入为380V（接两条火线），输出为两种电压（24V与110V），两种电压共用一个绕组和零端子，绕组中间抽头为24V。

2、说明；本图本人画的，基本满足你的要求，QF是漏电空气开关，短路过载会断开，RF是热断电器，主要调整得当，过流会自动断开，SK是点动正转按扭开关，它是一个一组常开一组常闭组合开关，按下时常开闭合而常闭断开。

3、当你用三相380V电时将380V三相电的任意一线接入“0”端子，另外的任意一条线接入“380”端子即可。当你输入接用单相220V电时，零线接“0”端子，火线接“220”端子即可。

4、机床控制变压器输入电压380V ，输出电压是24V和110V是交流电，其中24V(安全电压)是机床灯用电，110V是控制器件的电源用电。

5、对，三种都用分别三个电压的都有一颗接0，剩下的三组三颗线分别接24V，36V，110V。

你相当于用两相不同的线电压，接到了一个绕组中，所以肯定会烧，你可以再用一个新的，用万用表量下2和3接线柱就明白了。

应该是容量100VA的控制变压器，输入~220V，输出~12V、~24V、~36V等电压，可用作工业仪器仪表电源和配电系统控制电源。

线圈漆包线细的、电阻大的是高压线圈，接电源。漆包线粗的、电阻小的是低压线圈，接输出。

其实没有必要三个端子都接线，如果你的输入电压是380V，就是应该接220和380两个端子，如果你的输入电压为220V，那就是接 0和220V两个端子，估计前面的接法是遇上外行了，把0也接上了，注意0接零线。

V接“0”和“220”，380V接“0”和“380”。接380V是就是两颗相线。

你好：——★单相控制变压器，是不可以同时输入两个电压的，要么220V，要么380V，两者必须取其一。“同时需要接220v和380v”是不现实的。

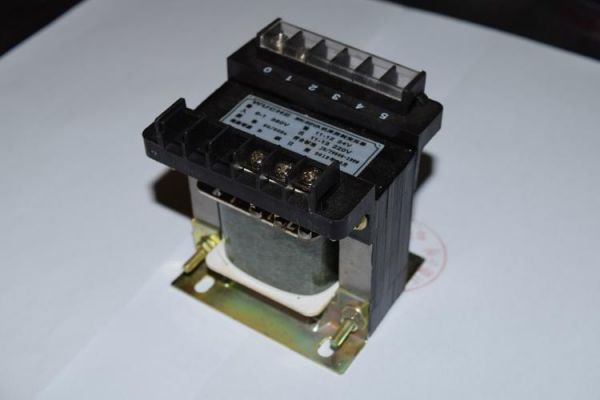

机床控制变压器的输入端一般这样标识：“0”，“220”，“380”。当你用三相380V电时，将380V三相电的任意一线接入“0”端子，另外的任意一条线接入“380”端子即可。

这种变压器的输入为三个接线端，标有0、220V、380V接线端，在0与220V端为输入电压220V；在0与380V端为输入电压380V。不论采用输入电压为220V或380V，输出端电压都是不变的。

初级有多个抽头的变压器，一般实际只使用一对抽头，都接了线也许是接到了电压选择开关，通过开关来选择电压，工作时仍只用一对抽头。

到此，以上就是小编对于机床变压器烧的原因的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
