本篇目录：
示波器怎么用?
示波器的使用方法。示波器主要的作用是测量频率和幅度，具体操作如下。首先将示波器探头上的衰减置于“1”档并插入通道1插孔，这时候的耦合方式置于dc档，而通道选择在ch1。
首先，拿出自己的示波器并且进行使用。拿出仪器后连接好电源并且打开设备，点按示波器面板上面的menu按钮。需要正确使用示波器，使用设备测试电路的时候首先切断高压电路的电源，然后再进行测试。
亮度和聚焦旋钮 亮度调节旋钮用于调节光迹的亮度（有些示波器称为辉度），使用时应使亮度适当，若过亮，容易损坏示波管。聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。
示波器的使用方法如下：反时针旋转辉度旋钮到底，竖直和水平位移转到中间，衰减置于最高档，扫描置于“外X档”。开电源，指示灯亮后等待一两分钟进行预热后再进行相关的操作。
基准线调零。使用标准探头，勿随意增加测量附件。使用跟随频率较高的设备。做好防干扰措施。选择合适带宽的示波器（不是带宽越大越好），选择合适的电压探头，合适的触发设置。
模拟示波器：先调亮度旋钮到亮度适当，再调节聚焦旋钮到 最清晰（在已有扫描线时）数字示波器：打开菜单，选择屏幕亮度，对比度，调节到合适。
请问示波器可以测量谐波吗
1、示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。
2、示波器只能单相去分析谐波，接线的话就是把一相接入探头正极，探头鳄鱼夹接地。用示波器FFT功能，打开就可以看到谐波分量。
3、示波器的FFT功能可以用来显示接入信号的谐波情况，只要设置好相应的参数并用Cursor测量就可以。但是测不了你说的谐波畸变率。

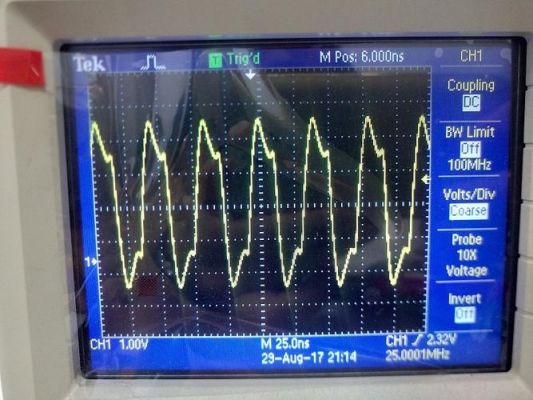

如何使用示波器测试信号波形?
设置示波器：打开示波器并进行必要的设置，例如选择正确的通道、设置合适的电压范围和时间范围等。确保示波器的设置与待测信号的特性相匹配。
先看触发源是否合适，一般观察哪个信号就用哪个信号做触发；模式为Normal或Auto，选择合适的触发方式和扫描速度。如果还是不稳定，调节一下触发电平可以起到意想不到的效果。
模拟示波器：先调亮度旋钮到亮度适当，再调节聚焦旋钮到 最清晰（在已有扫描线时）数字示波器：打开菜单，选择屏幕亮度，对比度，调节到合适。
对于固定频率的波形，可以通过调整触发脉冲电平及扫描时基范围来固定波形。如果测量的信号为突发型或者频率变化很大不能进行捕捉，就要使用记忆示波器了。普通示波器测量就很困难。

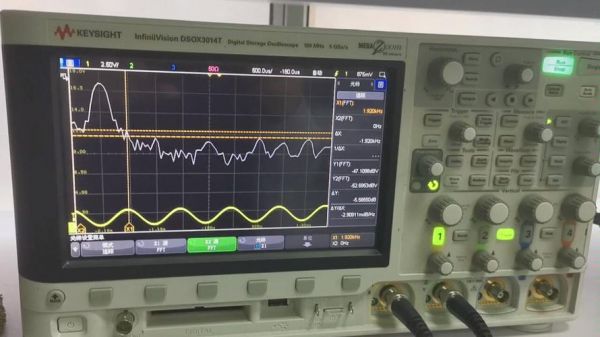

请教使用示波器FFT测量信号的谐波失真问题
1、直接测量法简单易行，但误差较大。产生误差的因素有读数误差、视差和示波器的系统误差（衰减器、偏转系统、示波管边缘效应）等。比较测量法 比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。
2、可以的，示波器的FFT就可以测谐波 我们来回顾一下示波器的FFT（快速傅里叶变换）功能。傅立叶变换认为，任何复杂的信号都是由多个正弦波叠加而来的。比如这个红色信号，我们就可以看作是多个蓝色正弦波在垂直向量上的叠加。
3、电力方面一般不仅仅测谐波，还有比如THD、功率、三相矢量、可以找找电能质量分析仪或功率分析仪，相对更专业。
4、谐波含量是从交流量中减去基波分量后所得到的量，是评价电能质量的重要指标之一。那么如何利用示波器找出信号中的谐波呢？我们来回顾一下示波器的FFT（快速傅里叶变换）功能。
示波器校准步骤
1、打开示波器，如图，找到MENU，点击进入，找到电压倍数，如图为x10档（档位可以自己选择，与探头一致即可）。将示波器的探头档位调至X10档，如图。找到校准接口，如上图，将地线夹在地上，探笔处于5V接口上，如图。
2、首先，拿出自己的示波器并且进行使用。拿出仪器后连接好电源并且打开设备，点按示波器面板上面的menu按钮。需要正确使用示波器，使用设备测试电路的时候首先切断高压电路的电源，然后再进行测试。
3、第一步：卸下示波器的所有探头、转换器以及信号连接。（大小是600*400）第二步：打开示波器，热机一刻钟左右。通常温差会影响示波器自校。第三步：选择主界面菜单进入Utilities，打开二级菜单。
示波器谐波分析的测试步骤是什么呢?
1、比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。
2、如下图红色直方图就是对示波器的校准方波进行FFT（快速傅里叶变换）以后的样子。从红色直方图中可以看出，频率为0Hz的信号成分电压为0，代表该信号不含有直流成分。
3、示波器直接测量信号大小和频率时的步骤如下：将示波器探头测试跳到ac模式；连接示波器的探头和信号源；在测量里面选择测试频率；将时间轴调到适合的长度。李萨如图形测量频率时，是否打开衰弱微调旋钮都没有关系。
4、示波器的使用简要实验步骤如下：示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。
5、第一就是校正，然后就是测试信号，然后调节时间轴和幅值范围，使信号清晰呈现，最后就是调XY轴，移动信号.示波器，是显示被测量的瞬时值轨迹变化情况的仪器。
到此，以上就是小编对于怎么用示波器测谐波失真电流的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
