本篇目录：

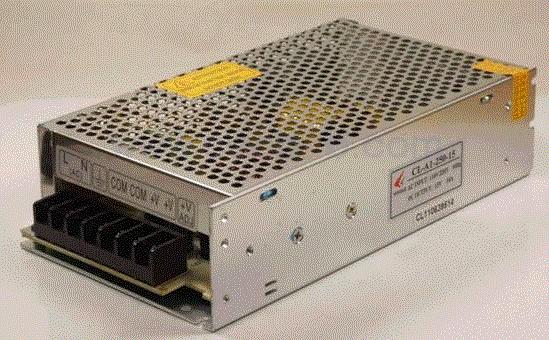

怎样解决开关电源纹波太大?
1、开关电源输出之后，接LDO滤波 这是减少纹波和噪声最有效的办法，输出电压恒定，不需要改变原有的反馈系统，但也是成本最高，功耗最高的办法。任何一款LDO都有一项指标：噪音抑制比。
2、输出纹波衰减器可在1～500kHz范围内减低电源输出纹波和噪声30dB以上，并且能改善动态响应及减小输出电容。
3、如果是文波电容大，你需要加大初级的大电容，而不是次极的输出电容。
4、调高工作频率。增加后级滤波电容的容量。让电感出于连续工作状态。在后级加入LDO调整纹波。
降压斩波电路如何改善输出电压纹波
1、负载电阻变化会影响降压斩波电路的输出电流和电压波形，负载电阻减小时，输出电流增大，同时电压波形变得更加波动，反之，负载电阻增大时，输出电流减小，电压波形变得更加平稳。
2、占空比。控制器工作原理是把直流电斩成一个一个方波，波峰电压与电瓶电压几乎一样，波与波之间的间隔就成了关键。控制间隔的大小——占空比，就能调节供电的平均电压大小。
3、分别为主电路模块，控制电路模块和驱动电路模块。主电路模块： 由全控型IGBT的开通与关断的时间占空比来决定输出电压u。的大小。控制电路模块：用SG3525来控制IGBT的开通与关断。驱动电路模块：用来驱动IGBT。
4、：滤波电感和电容的参数设计不合理，不能很好的滤除谐波。电感和电容的参数是可以通过需要的纹波限制来计算的。介于你没有给出电路拓扑，所以没法给出你公式。当然增加电容是可以减小纹波的，但是代价就是动态响应慢。
实验室做电解纹波测试实验时怎么设置直流电压和纹波电压?
打开仿真软件，选择需要添加纹波电阻的电源，在电源参数设置中找到电源输出电压的设置选项。在输出电压设置中，找到纹波电压设置选项，将其值设为所需的纹波电压值。在电源参数设置中找到电源输出电流的设置选项。

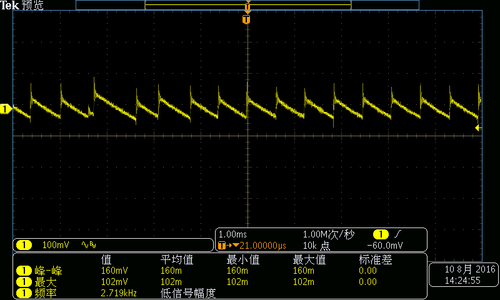

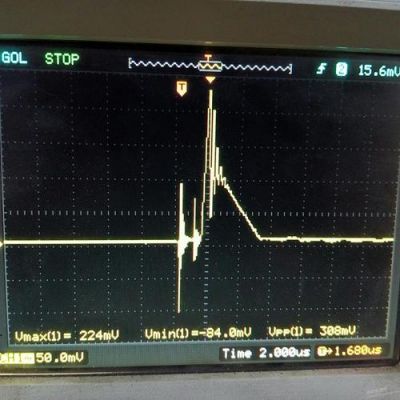

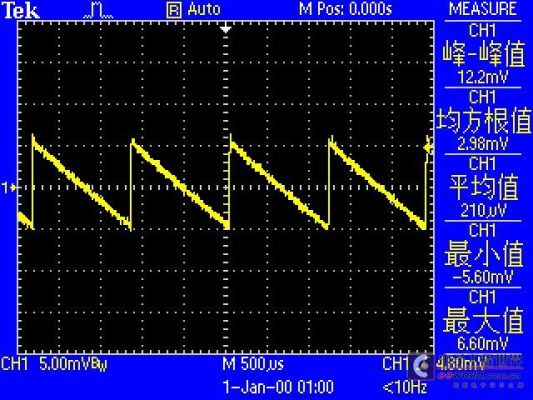

电压信号测量法是用示波器测量叠加在直流电压信号上的交流纹波电压信号。对于稳压电源的测试可以直接用电压探头测量输出到负载上的电压信号。
用示波器首先进行衰减，再测量出峰值电压。再测出纯直流电压。峰值减直流是纹波电压。它占有效值或平均值，或最大值的比例，就可得出纹波系数。电流的要转换成电压。1A的电流通过1欧的电阻就变换成了1V再进行测量。
当负载增加时，进入调整管的直流电压值会下降，因为调整管需要提供更多的电流来满足负载的需求。同时，纹波电压也会增加，因为负载的变化会影响整个电路中的电压波动，从而导致纹波电压的变化。
相位互差30。高压直流输电电压波动及纹波要求是相位互差30，频率相同，幅值相同。电压（voltage），被称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
到此，以上就是小编对于输出纹波电压怎么降低的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
