本篇目录：
- 1、dxp中怎样改变元件大小
- 2、DXP怎么同时改一个元件焊盘大小
- 3、用dxp打开的文件太小,怎么将图放大?
- 4、我用的是A2画的DXP原理图,觉得小了,怎么把它放大在A0中?
- 5、我想请教下dxp2004画原理图,缩放元件的问题。
dxp中怎样改变元件大小
1、首先打开dxp的软件，然后点击文件，在点击创建，点击项目，点击PCB项目，如图所示。然后点击界面左侧栏中的文件，然后点击文件，再点击创建，在点击PCB文件，如图所示。
2、如下图，选择 “Schematic——Default units”，选择“使用公制单位”，单位：毫米。如下图，选择 “Schematic——Grids”，选择“公制网格形式”，修改成与图上一样的参数 就可以了。
3、你找找看，有一个直尺工具，可以测量任意两点间的距离，单位为mil或者mm，单位切换快捷键为Q【英文输入法时】。这个距离就是实际距离。在绘制元件和PCB文件的时候都有。
DXP怎么同时改一个元件焊盘大小
将要修改的参数后面改成same出现 然后就可以修改焊盘 相似元件参数。
首先双击打开Altium Designer应用程序，进入到操作首页中。接下来就需要按下快捷键F11打开 pcblib inspector 窗口。接下来就需要用鼠标圈选需要修改掉的部分。

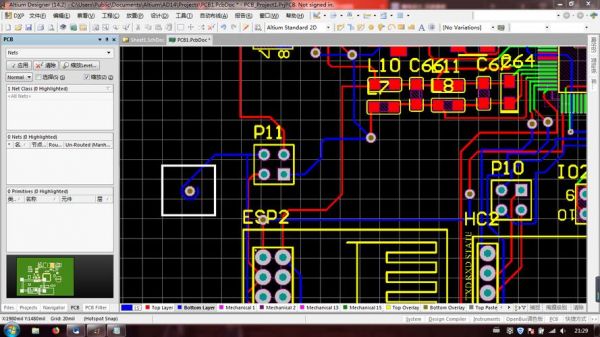

然后在焊盘上右击，选择查找相似对象， 出来的对话框如 图2，把PadX Size 后面的选为same 同样把PadY Size 后面的选为same 图3 然后确定，会出来一个检查器的属性框，在里面可以修改焊盘的大小 图4。
用dxp打开的文件太小,怎么将图放大?
1、，直接在原理图设置里面把A2换成A0，然后把器件连线什么的分散一点，应该就不小了吧？2，你是在软件上面看的小了挤了，还是打印出来看的小了？打印可以填充打印的，现在是A2的，用A0纸打印，打出来就不小了。
2、我告诉你方法：File/Page Setup...会弹出一个Composite Properties窗口，你把Scaling下的Scale Mode选择成Scale Print，；把Corrections 下的X： 00 ，Y：00 ；把Color Set设置成Mono就可以了。
3、首先新建一个pcb文件，此时pcb大小为默认大小。然后点击下面的粉红色的keep out layout这一层。然后点击菜单： 放置-》keepout-》路径选项。然后用鼠标左键绘制一个路径。
我用的是A2画的DXP原理图,觉得小了,怎么把它放大在A0中?
你找找看，有一个直尺工具，可以测量任意两点间的距离，单位为mil或者mm，单位切换快捷键为Q【英文输入法时】。这个距离就是实际距离。在绘制元件和PCB文件的时候都有。
复制的是元件没错，你这是第二次按Ctrl+V吧，复制后第一次粘贴大小是正常的，继续粘贴就有可能出现这种情况。没办法啦，只能是手动拖动边上8个点缩小。
图形不需要缩放，关键是你要考虑A1变A0后，计算一下幅面变大后打印比例会变成多少，你需要考虑文字、标注样式和图块设备等打印效果有没有要求，如果有要求，你需要根据打印比例对这些东西进行相应调整。
你可以按Ctrl+A进行全选，之后进行拖拽，就可以拖拽出来了。这时候把它们放到一个可以看到的位置就好了。
最简单的办法就是把A3的图框放大或缩小到刚好能装进原来的内容，不过这样的比例就不对了，比较急着出图的时候可以用这招。
我想请教下dxp2004画原理图,缩放元件的问题。

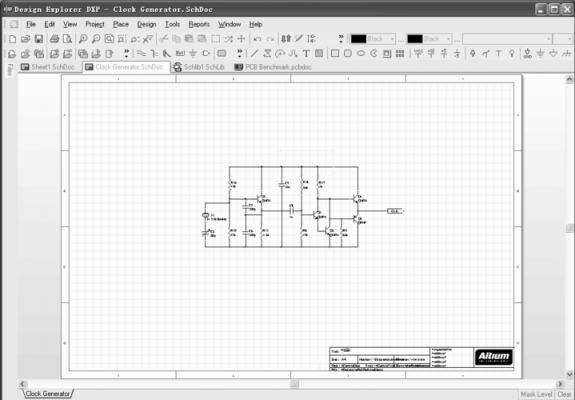

1、首先，我们打开DXP，在打开的过程中确认即可。这时候我可以简单的了解下这款软件的工具栏以及命令栏等等。在DXP的右上方有个file，我们点击file新建图画窗口，点击第一个schematic就可以完成新建。
2、想将原理图的图形符号进行缩放，是指元件吗，那元件是从元件库中放置的，做好的元件放置后是不能缩放的，必须重新修改元件库。那就麻烦了，因整体原理图是不能缩放的，所以，所有导线都要重新画了。
3、你画元件时设置一下参考点，一般设置在元件的中央位置或第一脚就可以了。如上图菜单所示。
4、打开 “工具——原理图优先设定”如下图，选择 “Schematic——Default units”，选择“使用公制单位”，单位：毫米。
5、你找找看，有一个直尺工具，可以测量任意两点间的距离，单位为mil或者mm，单位切换快捷键为Q【英文输入法时】。这个距离就是实际距离。在绘制元件和PCB文件的时候都有。
到此，以上就是小编对于的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
