本篇目录：
- 1、关于开关电源输出纹波
- 2、为什么LC低通滤波器可以把方波滤成锯齿波?纹波是怎么产生的?
- 3、负载越大纹波越大的原因
- 4、最少拍控制系统纹波产生的原因
- 5、纹波电压与波纹电压
- 6、【提问】电容上的“波纹电流”是如何产生的?
关于开关电源输出纹波
1、根据开关电源的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。所以加大电感值和输出电容值可以减小纹波。同样，输出纹波与输出电容的关系：vripple=Imax/(Co×f)。
2、高频变压器磁芯材质影响变压器的磁特性，从而影响开关电源输出纹波产生。高频变压器磁芯材质有软磁材料和硬磁材料两种，软磁材料的磁通损耗小，但磁通能力弱，容易产生纹波，而硬磁材料的磁通能力强，但磁通损耗大，容易产生热损耗。
3、输出纹波在200mV至50mV以下，满载不能超过该范围。纹波能达到的指标取决于电源本身的设计，同时需要考虑电源系统带负载的实际需求，电源每路输出负载的纹波值与该路的电流值有关系，电源在轻载下纹波是不会超标的。
4、纹波是指输出直流中的交流成分，大小用峰峰值或者有效值表示 ，是指交流成分的最大值和最小值之差 也就是峰峰值，但是你这里的最大16V 和最小14V也许是开关电源本身的直流输出电压不稳。
为什么LC低通滤波器可以把方波滤成锯齿波?纹波是怎么产生的?

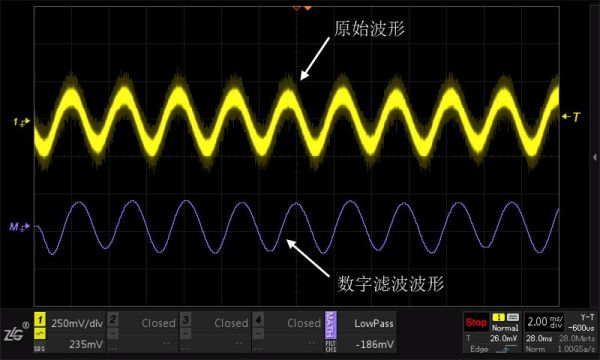

因此，LC低通滤波器能够将高频部分的信号（如噪声）降低，而保留低频部分的信号（如有用信号）。LC低通滤波器的工作频率称为截止频率，即低于截止频率的信号能够通过滤波器，而高于截止频率的信号会被滤除。
你用示波器测的方波吗？如果是这样的话，注意耦合方式为直流耦合，否则交流耦合的电容会把方波微分导致畸变。
滤波器原理是当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。
由于方波产生较容易，建议先用截止频率为方波基波频率，电路形式最简单的二阶无源RC低通滤波器对方波进行滤波，滤除各种高频杂波。其后再接一个滞回比较器重新产生同频率的较为纯正的方波。
负载越大纹波越大的原因
如果是高频杂波，就是输入滤波电容的吸收不太好，可能是电容的内阻大，高频特性不好。
纹波是由电容的ESR上产生的纹波和电容本身充放电产生的纹波叠加的。与纹波电流和负载的种类和大小有直接的关系。一般负载越大，纹波就会越大。不加负载，纹波当然会很小很小。
电容滤波电路输出的是未稳压的直流脉动电压，负载电阻越大，电源输出电流越小，滤波效果越好，平均电压就越高。
当负载增加时，进入调整管的直流电压值会下降，因为调整管需要提供更多的电流来满足负载的需求。同时，纹波电压也会增加，因为负载的变化会影响整个电路中的电压波动，从而导致纹波电压的变化。
最少拍控制系统纹波产生的原因
1、产生原因：开关电源的原理就是利用的电源波 输出的电源其实归根到底就是波形的 只不过幅度非常之小的时候被认为是稳定的直流电源 降低电源纹波的常用办法是加大滤波电容和滤波电感的值，必要时用两组滤波串联两级滤波。
2、了解最少拍控制系统纹波产生的原因。 观察和分析最少拍控制系统的输出波形是否符合设计要求。

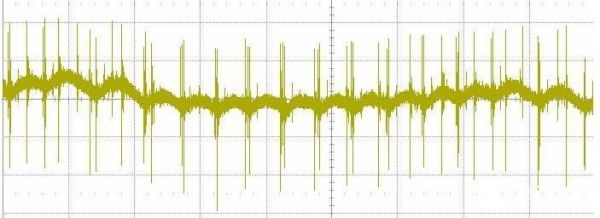

3、【嵌牛正文】：纹波和噪声产生的原因：开关电源输出的不是纯正的直流电压，里面有些交流成分，这就是纹波和噪声造成的。纹波是输出直流电压的波动，与开关电源的开关动作有关。
纹波电压与波纹电压

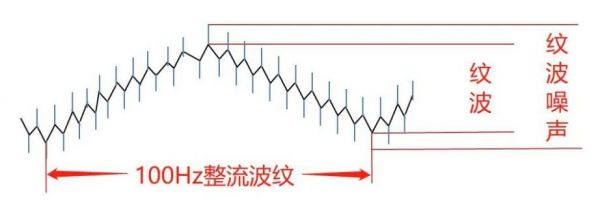

1、纹波电压与波纹电压没有区别，二者为同一种直流电压中的交流成分。纹波是附着于直流电平之上的包含周期性与随机性成分的杂波信号，指在额定输出电压、电流的情况下，输出电压中的交流电压的峰值。
2、纹波电压与波纹电压是同一种电压。狭义上的纹波电压，是指输出直流电压中含有的工频交流成分。纹波就是一个直流电压中的交流成分。
3、例如一个电源工作在稳压状态，其输出为100V5A，测得纹波的有效值为10mV，这10mV就是纹波的绝对量，而相对量即 纹波系数=纹波电压/输出电压=10mv/100V=0.01%，即等于万分之一。
【提问】电容上的“波纹电流”是如何产生的?
1、最大允许的波纹电流。指的是最高温度工作条件下电容所能承受的最大的交流波纹电流，并且制定为标准频率（100-120hz）的正弦波。
2、波纹电压的产生由输入的交流电、整流电路及滤波电路都有关系。电容的隔直、通交是相对的，当电路中串联电容的时候，是通交隔直；而并联的时候是通直、隔交。所以，滤波电容在电路中是并联的，就可以通直、隔交了。
3、电容滤波器中，电容器的作用是通过吸收电荷和释放电荷的方式平滑电流。它将通过的直流信号的高频成分滤除，并且将电压波动的时间常数拉长，从而达到滤波的目的。
4、【电路】：由金属导线和电气、电子部件组成的导电回路，称为电路。在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。
5、波形都是正弦，这里的“波形越尖”应当是指频率越高吧。有效值相当于面积，当频率越高时，面积越大。
6、耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。
到此，以上就是小编对于纹波是啥的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
