本篇目录：
电缆接续的步骤和方法
1、电线对接的正确方法 （1）单股铜导线的直接连接。
2、最常用的方法是扭曲连接。连接时需要将电缆的绝缘层剥离一定距离，然后将待连接的两根电缆直接紧密搅拌在一起。将电缆的芯线和两端交叉，然后相互扭绞2~3圈，再将两端拉直。
3、电缆与电缆的对接方法有什么最常用的方式就是绞合连接，连接的时候，需要将电缆的绝缘层剥离一段距离，之后再将需要连接的两个电缆直接紧密搅合在一起。
1请写出电缆接线注意事项,及电缆指向牌填写内容?
1、根据《 建筑电气工程施工质量验收规范(GB50303-2002)》中第13 条：电缆的首端、末端和分支处应设标志牌。电缆标识牌包括内容：电气系统编号、电缆的起点及终点、电缆规格及长度。
2、标志牌上应注明电缆线路设计编号、电缆型号、规格及始点，并联使用的电缆应有顺序号。要求字迹清晰、不易脱落。
3、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。接线盒应垂直悬挂在巷道的上部或固定在专用支架上。两侧引入端的电缆要有适量的驰度，不得使电缆头承力。
4、导体的连接导体连接要求低电阻和足够的机械强度，连接处不能出现尖角。
5、以确保安全第一的前提下，才可以安装。那么，湖南金杯电缆公司收集了8个关于安装电线电缆过程中需要注意的事项，希望对大家都有所帮助。矿用电缆与热力管道平行安装时应保持2m的距离，交叉时应保持0.5m。
6、其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
低压电缆如何连接方式

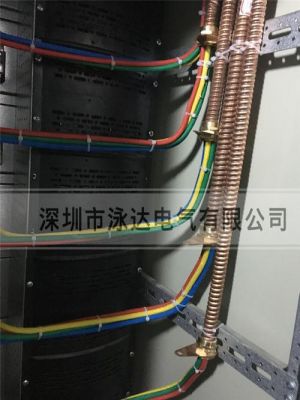

1、低压电缆 用压线帽接线的方法，常用的是T4型，能压4根4平方毫米的电线。总之，电线的连接要整齐有序，做标记，方便维护，火线尽量采用红色零线采用蓝色，地线采用黄色。
2、低压电缆连接很好办，压接管对接后用压线钳压紧，胶布包好就可以了，对于高压电缆用压接管接好后，还要用高压电缆中间接头热缩附件进行热缩保护确保绝缘。
3、用铜管压接，拼头，涮锡，转接箱连接。用对接头，靠液压钳压接（对接头分铜直接、铝直接、铜铝直接）。95线，外层用高压绝缘胶带（100V耐压）绝缘，外层用普通绝缘胶带包裹。
4、按接头尺寸依次剥除外护层-金属护层-半导电层（小心别伤着绝缘）。装入中间接头。恢复原有的电气连接 。
5、e.根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下 或从内到外穿，平垫和弹簧应安装齐全。
6、电缆与电缆的对接方法有什么最常用的方式就是绞合连接，连接的时候，需要将电缆的绝缘层剥离一段距离，之后再将需要连接的两个电缆直接紧密搅合在一起。
到此，以上就是小编对于电缆终端怎么接线图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
