本篇目录：
- 1、如何在AltiumDesigner中实现两片DDR等长走线
- 2、Altium原理图画好之后如何生成PCB然后布线?
- 3、altium如何走钝角线
- 4、altium绘制PCB图的时候,如何设置走线的规则呢?
如何在AltiumDesigner中实现两片DDR等长走线
1、下面以一个项目中DRAM_A0 ~ A3四根信号线的等长设计为例，介绍在Altium Designer中实现DDRII SDRAM的等长布线。U23为CPU，U7和U8为两片DDRII SDRAM。DRAM_A0 ~ A3为低四位地址信号。
2、实时跟踪布线长度。在进 行交互式布线过程中按 Shift+G 键可实时显示当前布线网络的长度。
3、按下T-I快捷键，可以走等长线，走线的时候按TAB键还可以改变走线的样式等等。希望采纳。

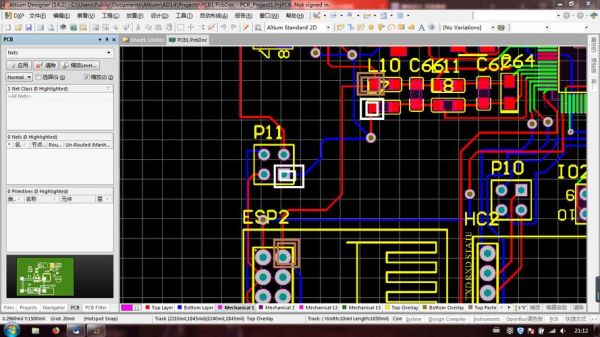

Altium原理图画好之后如何生成PCB然后布线?
原理图画好之后，新建一PCB Project，将该原理图移到项目中；再新建一PCB在该项目中。保存PCB文件及项目。打开空PCB文件，点Design下Import Change from ***.prjPCB，点Execute changes按钮，将元件导入。
在计算机上打开AltiumDesigner软件，创建一个新的项目文件，然后创建一个新的原理图文件。创建一个新的PCB文件后保存所有文件，确保成功保存所有文件。
首先，在计算机上打开Altium Designer软件，创建一个新的项目文件，然后创建一个新的原理图文件，如下图所示，然后进入下一步。
新建一个原理图，然后绘制好相关的元件。如下图所示。绘制完原理图后，点击菜单栏中的设计，然后点击如图中的更新原理图到pcb文件。如下图所示。点击后，弹出下图窗口，直接点击执行变更即可。如下图所示。
原理图生成pcb的方法如下：电脑：华为笔记本。系统：Windows10专业版2004。工具：Altium designer 2020。打开Altium designer后，首先建立工程，将工程保存后，新建原理图文件，并保存。

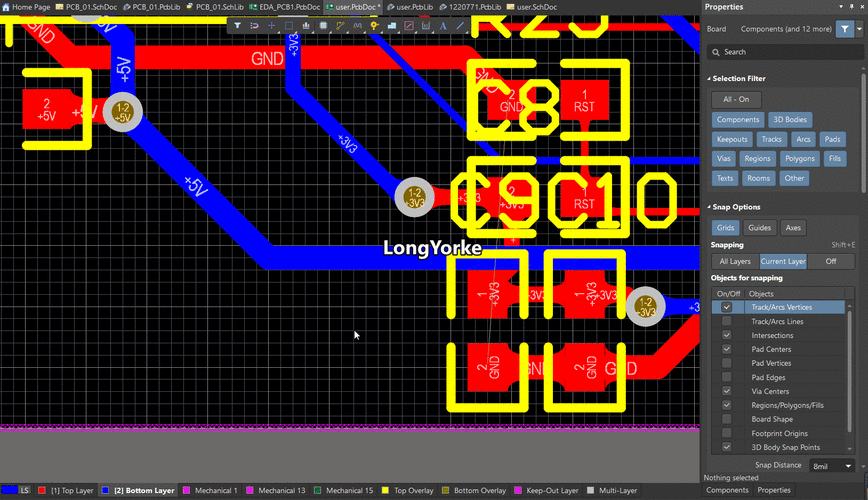

altium如何走钝角线
按shift+空格可以依次45℃，直角，圆弧，任意角。
画线时，按tab键，将强制45/90度走线的那条去掉。
两个办法：一是用P，L来修补，不要用P，T；另外一个就是在PCB界面下按T，P，然后把图示地方的小勾去掉。
选择画线工具，在画线的时候按键盘的shift+空格，线会变化样式，其中一个是画45°的。
altium绘制PCB图的时候,如何设置走线的规则呢?
你这个问题问得太笼统了吧，如果是问ALTIUM单这个软件如何设置走线规则，那么就是在PCB编辑界面 按D-R就可以看到各种各样的规则，这样就可以修改了。
初步划分数字、模拟、DAA电路在PCB板上的布线区域(一般比例2/1/1)，数字、模拟元器件及其相应走线尽量远离并限定在各自的布线区域内。
在布线的时候一定要按照电气规则，查看电气规则，打开Design。查看元器件引脚之间的距离。设置总线宽度。也可以自己设置规则。在布线的过程中按Tab键。可以编辑线的属性。在布线的时候消除多余分支走线。
方法/步骤 首先打开自己的工程或者PCB文件，选择File-Open Project。如下图。在PCB文件中选择 Design-Rules，可以看到规则的界面。设置线宽度，也就是布线的宽度，Routing -Width。这里有推荐，最大，最小都设置好就行了。

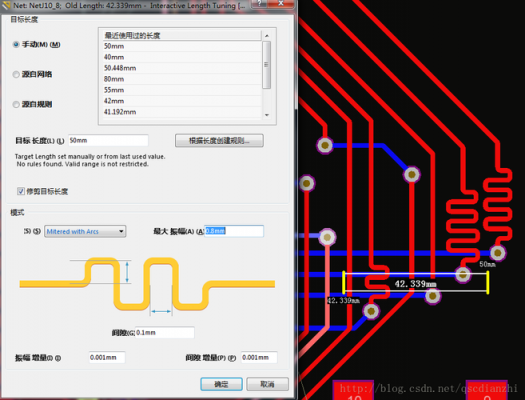

在布线时候，按下Shift+A键便可开始布蛇形线，按“1”，“2”可以调整其拐角，按“，”“。
CTRl+shift+空格，有直角的，弧度的，其实可以在设计规则里面改的，也可以SHIFT+W可以改线的宽度。Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。
到此，以上就是小编对于altium怎么连线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
