电路板的地在哪里,怎么判断呢
一般电路板应该有几个安装固定孔，其中至少有一个在孔的周围有一圈镀锡电镀层，这里就是接地点。谢谢采纳。
“1”弱电电路地，“2”三条向下递减的水平线代表模拟地或者强电电路地，“3”中空的三角形通常表示数字接地，但是也常被用作参考接地，“4”代表大地或机箱的接地。
只是个标志。地线都是连接在一起的。这个电路中，这只是电路地，不一定需要接大地。你的这个地由电容分压获取，一般很难获得平衡，应该采用带中间抽头的变压器，中间抽头与这个地相连。
——★电路板的 ”地“ ，就是线路的公共参考点。——★在电路板的电源部分，都有滤波电容的，这些滤波电容器的负极，就是接地的。
电路板中怎么找接地
只是个标志。地线都是连接在一起的。这个电路中，这只是电路地，不一定需要接大地。你的这个地由电容分压获取，一般很难获得平衡，应该采用带中间抽头的变压器，中间抽头与这个地相连。
，电路板的接地端就是公共参考点，为了抗干扰和屏蔽作用，通常铜箔面积是最大的。2，另外，（正逻辑电路）电源滤波电容的负极就是接地端。
电路板上找出微处理器的接地引脚，可以使用以下方法 观察芯片型号，下载数据手册，查找其中的地线（包括数据地、模拟地）等。这种方法可以找到逻辑的接地线，但如果有些端口是直接接地的用法则反应不出来。
电路板接地主要是通过电源线。三线插头有一条线是地线，那么在电源设计里面电路板上的地线就可以和电源线地线相接。控制系统宜采用一点接地。一般情况下，高频电路应就近多点接地，低频电路应一点接地。
寻着电源找。一般电池负极、电源输入插座的负极都是地，或是直接带有电源的那么大的滤波电容负极一般也是地，变压器式的可以从变压器找起，找到整流桥后，负极也就找到了。直接看PCB上最大片的线。

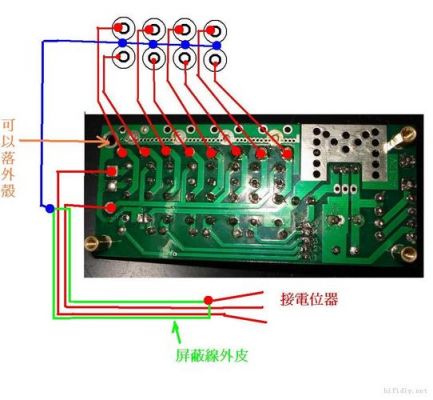

如何找到硬制电路板上的接地点

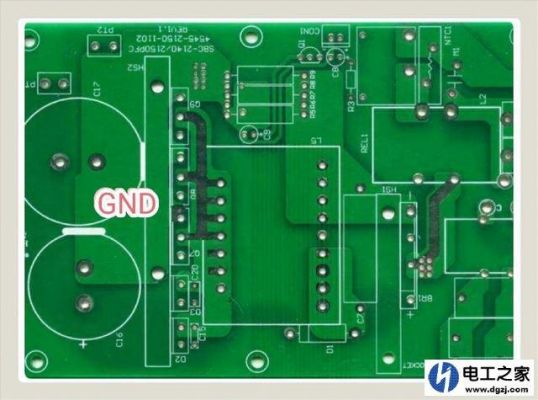

1、找电路板上的电容，大电容的负(-)极，即是电源的地。(电容：基板上圆型的，有两个引脚的部件，即是电容。) 找电路板上大面积的铜箔处，一般也是基板的地。
2、只是个标志。地线都是连接在一起的。这个电路中，这只是电路地，不一定需要接大地。你的这个地由电容分压获取，一般很难获得平衡，应该采用带中间抽头的变压器，中间抽头与这个地相连。
3、“1”弱电电路地，“2”三条向下递减的水平线代表模拟地或者强电电路地，“3”中空的三角形通常表示数字接地，但是也常被用作参考接地，“4”代表大地或机箱的接地。
如何在电路板中找到GND(接地端)?
，电路板的接地端就是公共参考点，为了抗干扰和屏蔽作用，通常铜箔面积是最大的。2，另外，（正逻辑电路）电源滤波电容的负极就是接地端。
从电源滤波处找。如功放电路板：现在的功放电源都采用正负对称电源，使用容量相同的滤波电容。地GND就在一个电容负极，另一个电容正极相接处。然后沿着这点跟着电路板走到任何地方就都是地GND。
如果你的电路中电源都是正的，那么负极接gnd。比如电路中有+12v，+5v，+3v，它们的负极接在一起，接在一起的电位点就是gnd，这样接你的电路才能正常工作，这叫共地。+12v，+5v，+3v是相对于gnd来说的。
用万用表通断挡量就知道。你应该能找到电源输入口吧？跟它一个节点的都是Vcc。
Gnd接地线，插头上标记 - （负号） 接此插头，开关没有正负之分。
