本篇目录：
- 1、proteus元件库哪里找得到CHESS-LCD这个液晶显示屏
- 2、protel99se或proteuse里单片机、sht71、lcd在哪
- 3、proteus中lcd1602
- 4、proteus报警器怎么找
- 5、这个LCD在PROTEUS中的名字是什么?怎么把他搞出来
proteus元件库哪里找得到CHESS-LCD这个液晶显示屏
1、proteus软件中的lcd显示器Optoelectronics库中，不过，有很多个LCD，可以从中找一种吧，至于每一种都怎么接，就得看一些仿真图，或查找一些资料了。见下图，从这个开始，下面就有很多个LCD了。
2、步骤如下：在Proteus的元件库中选择合适的显示屏元件，例如CharacterLCD。在电路图中添加一个变阻器，可以从元件库中选择。
3、单击对象选择按钮P即可查看。单击对象选择按钮P，在弹出的器件库中输入Optoelectronics(或Opto)，即出现数码管的元件库；在其中找到合适的即可。
protel99se或proteuse里单片机、sht71、lcd在哪
Protel不能仿真单片机，只能仿真简单的模拟、数字电路，并且以波形的形式表示。主要用途是绘制电路板PCB。而Protues和Multisim 10具有仿真单片机功能。
当然是protues啦。Proteus 组合了高级原理布图、混合模式SPICE 仿真，PCB 系统特性： 设计以及自动布线来实现一个完整的电子设计系统。
建议你用Multisim或者Protues等仿真软件进行仿真。
proteus中lcd1602
1、proteus中的LCD1602，并不是叫这个名，而是叫LM016L，所以，你搜LCD1602肯定是找不到的。所在的类别、子类及名称如下图 仿真效果如下图 如果非要改成LCD1602，可以的名称改一下就行，不影响仿真效果的。
2、LM016L。LCD1602模块内部包含了一个DDRAM（DataDisplay）、CGRAM（Character generate）、以及CGROM。还包含了一个指令寄存器和一个数据寄存器。1602意味着它可以显示两行字符，每行可显示16个字符。

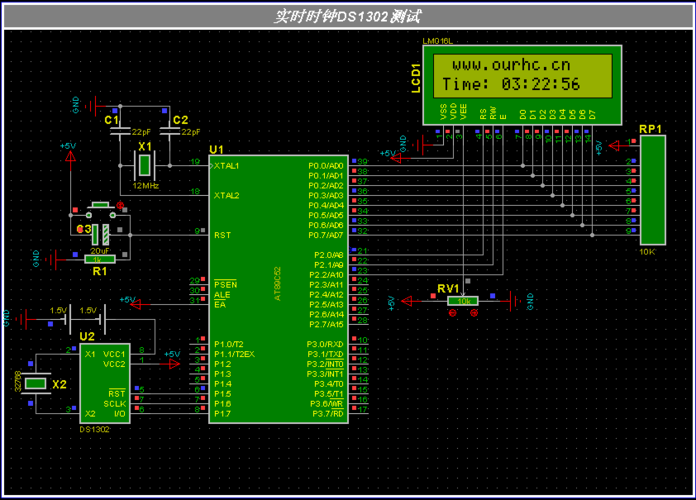

3、时分秒的显示屏在proteus里面叫DS1302实时时钟。根据查询相关资料信息显示，51单片机的1602液晶显示DS1302实时时钟（proteus仿真程序），采用DS1302实时时钟，在lcd1602实时显示年月日星期，以及时分秒。
proteus报警器怎么找
1、打开proteus，在左下元件一栏点击“p”，进入元件列表如右图。在右图关键字处输入左图元件名，依次找到这些元件并点击确定。查看剩余1张图 2/5 点击图中标志，出现箭头处的列表，即可选择得到电源和接地图标。
2、在电子产品市场/商城中寻找：Proteus水位传感器目前在市面上也有一定的分销渠道，可以在一些电子产品市场或电商平台上寻找。询问当地的电子设备供应商：可以通过询问当地的电子设备供应商，进行订购或零售。
3、找到需要使用的烟雾传感器型号。从Components库中将该传感器组件拖放到您的电路图纸上。连接传感器组件的引脚。一般来说，烟雾传感器的引脚包括VCC正极电源、GND地、DO数字输出和AO模拟输出四个引脚。

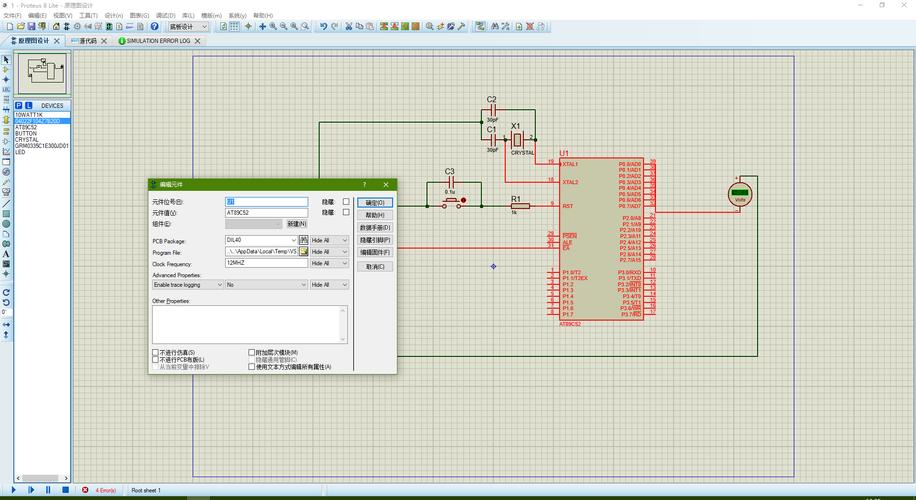

4、首先在电脑上打开proteus软件，图为软件加载界面。进入到软件界面后，点击图中箭头所指的“P字”按钮。然后就会进入到元件检索的一个窗口中，如图所示。假设需要寻找轻触开关，则在keywords下面输入“button”。
5、首先第一步就是进行双击打开proteus软件，如下图所示。接着就是进行在左侧的工具栏中中找到“P”并点击即可。然后在弹出的对话框中这时候要注意的是找到“关键字”，如下图所示。
这个LCD在PROTEUS中的名字是什么?怎么把他搞出来
在proteus仿真里面的LCD元器件名是LM016L，放置后可以双击元件名，改成1602，也可以不用改，与实物1602的功能是一样的。如下仿真图所示。
键入关键字LCD，在里面选，从图形上看，宽应该是16，应该是LM020L。看你的图应该是MULTISIM里面的。至于是不是需要做一下对比。主要看驱动芯片是否相同，因为芯片直接关系到你的程序是否可以移植。
Proteus中的1602液晶确实是LM016L，有14个管脚。而实物1602有16个管脚是因为多了2个用于调节液晶背光亮度的接口（A，K），前14个管脚和LM016L的功能定义是一样的，即兼容LM016L。
proteus软件中的lcd显示器Optoelectronics库中，不过，有很多个LCD，可以从中找一种吧，至于每一种都怎么接，就得看一些仿真图，或查找一些资料了。见下图，从这个开始，下面就有很多个LCD了。
到此，以上就是小编对于proteus怎么找到保存的文件的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
