本篇目录：
如何使用仿真器进行电路的仿真呢?
1、要设计一个两输入的火警报警电路，你可以使用Multisim仿真软件。
2、打开 Multisim 软件并创建一个新的电路图。 在电路图中添加两个输入信号代表A烟感传感器和B温感传感器。可以使用电压源元件来模拟传感器输出的电压信号。设置合适的电压值来表示传感器的触发信号。
3、首先打开multisim软件后，点击File/New/Design新建设计图纸，软件打开时默认新建一张图纸，直接保存为想要的文件名即可。在工具栏处点击器件库选择相应的器件并设置参数，移动元件排版一下即可。
4、在multisim14里，直接选择左侧工具栏中的示波器图标。下一步，需要确定放置到相关的界面上。这个时候如果没问题，就点击运行按钮。这样一来会生成对应的效果图，即可实现电路仿真把波形图显示出来了。
5、时序仿真（后仿真）时序仿真使用布局布线后器件给出的模块和连线的延时信息， 在最坏的情况下对电路的行为作出实际地估价。
6、在脉冲电路中，由门电路构成的对称式多谐振荡器和微分型单稳态触发器等电路的输入、输出电流都较大，如果直接调用仿真库内的器件设计这些电路并进行仿真，结果将的失败的。
dxp旋转角度设置
打开AltiumDesigner，通过File加载PCB文件。选中需要翻转的元件，可以是一个或者多个。软件开始执行翻转操作，具体时间视所选元件的数量，完成以后可以看到被选中的区域已经180度翻转了，顶层的会切换到底层去。
可以双击元器件属性里直接修改角度为45。选中你需要旋转的元器件，然后点击空白键，元件就会发生旋转，点一次旋转一次，或者是在编辑里选择Undo也会旋转。
找到工具-参数：旋转角度：如图：另，光标设置和保存步数也在这里。
dxp怎么设置pcb板大小为40mm*30mm
首先新建一个pcb文件，此时pcb大小为默认大小。然后点击下面的粉红色的keep out layout这一层。然后点击菜单： 放置-》keepout-》路径选项。然后用鼠标左键绘制一个路径。
首先用protel DXP软件打开目标PCB文件，然后将层设置为“keep out”层（禁止布线层）。然后用走线工具为PCB尺寸绘制一个新的尺寸，如图所示。然后按住“shift”键，将刚刚画的外部框线都选中。
调整 PCB板的大小 方法一： Design --- BoardShape --- Redefine Board Shape（快捷键D-S-R），对于方形，依次画好4个点，然后右键退出操作。没有画成想要的形状之前不要点击右键。
dxp可以进行仿真吗?
1、DXP当然可以仿真了。首先你得把你自己画的元件进行管脚编辑。编辑完成以后再在原理图添加你画的新的元件库中的元件。
2、protel，dxp都不可以的，它们主要是用来画原理图和PCB版图的，如果要仿真可以考虑用proteus加keil，proteus主要用来仿真，而keil软件是用来写程序生成Hex文件来给proteus提供程序。欢迎继续讨论，能帮助你一定尽量。
3、在protel dxp仿真器中可以进行哪几种仿真设置和分析？Protel设计系统作为电子设计自动化(EDA)软件中的佼佼者，一直受到广泛的欢迎。
4、在DXP中假定所有元器件都是理想元器件；最后，用导线进行电气连接或网络标号，对整个电路进行编译ERC 校验，确保整个电路没有错误。
仿真器的作用

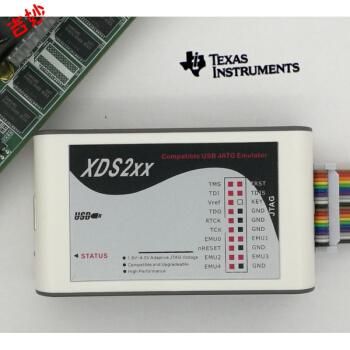

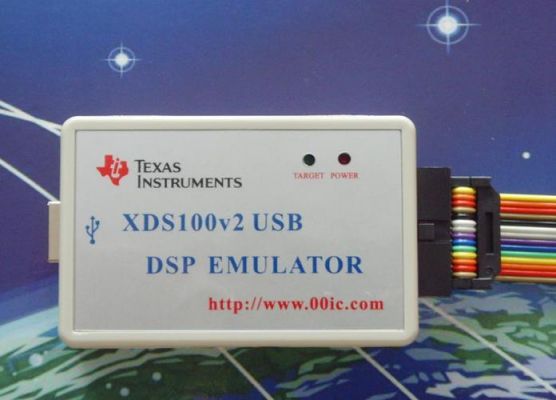

dsp仿真器用途有：DSP实时调试——Realtime Emulator 要在调试工具和目标CPU 之间实现硬件实时通信通道，需要在PC 端和目标DSP 端定义硬件接口。
仿真机的作用主要是通过仿真器将dsp开发板与电脑连接，这样所编写的程序才能写入dsp芯片，以及在计算机上通过软件（ccs软件）调试dsp开发板。仿真器是用以实现硬件仿真的硬件。
作用：单片机仿真器是一种在电子产品开发阶段代替单片机芯片进行软硬件调试的开发工具。
另一方面支持机器人编程的仿真，此仿真技术与机器人的软件编程有关，如计算机环境建模与图形显示技术、基于模型的机器人动作程序仿真技术。
到此，以上就是小编对于xds100仿真器制作的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
