整流桥怎么量图片(整流桥检测方法)

本篇目录:

电工必知整流桥好坏的两种检测方法

1、万用表检测方法如果元器件正负极标记模糊,也可以用万用表检测。测试时,将万用表设在“R×1k”位置,将黑色触针连接到全桥模块的一个引脚上,用红色触针分别测量另外三个引脚。

2、利用二极管的单向导通特性,测试其正向有电阻读值与反向截止无读值来判断其是否好坏。万用表打到20K欧姆档位,红笔万用表正极,黑笔万用表负极。

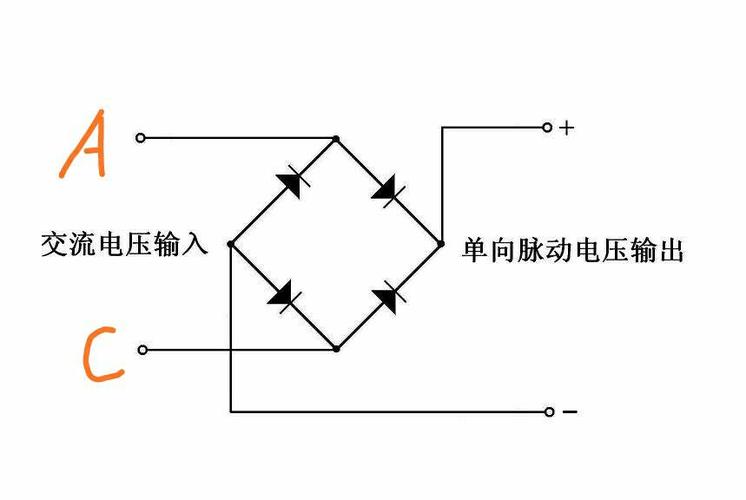

整流桥怎么量图片(整流桥检测方法)-图1

3、半桥的检测:半桥是由两只整流二极管组成,通过用万用表分别测量半桥内部的两只二极管的正、反电阻值是否正常,即可判断出该半桥是否正常。

4、方法一:测试二极管两端的阻值 该方法就是根据二极管的单向导通特性原理来测量,实际上就是测试二极管的正反向阻值。一般好的二极管正向有电阻阻值,反向为无穷大。将万用表的红表笔接整流桥负极,黑笔分别接两个交流脚。

三相整流桥好坏该怎样判断?

半桥的检测半桥是由两只整流二极管组成,通过用万用表分别测量半桥内部的两只二极管的正、反电阻值是否正常,即可判断出该半桥是否正常。

整流桥怎么量图片(整流桥检测方法)-图2

外观判别法。全桥由四只二极管组成,有四个引脚。两只二极管负极的连接点是全桥直流输出端的“正极”,两只二极管正极的连接点是全桥直流输出端的“负极”。大多数的整流全桥上,均标注有“+”、“-”、“~”符号。

外观鉴别方法全桥由四个二极管和四个引脚组成。两个二极管负极的连接点是全桥DC输出端的“正极”,两个二极管正极的连接点是全桥DC输出端的“负极”。大多数整流桥都标有“+”、“-”和“~”符号。

kbpc3510整流桥的1脚和4脚是通的吗?

整流桥如有问题,表上显示的值会相差很大。其他几个脚都可按着上述办法测量。

见图排列方向特殊的那个引脚就是1是直流正极,“1”对角的“4”是负极,“2”“3”接交流。整流桥 整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。

这款整流桥KBPC3510是双排方桥封装,正极位有+标识,对应负载的正极链接。负极位是对角线的端子,对应负载的负极链接。那么接下来就简单了,剩下两个脚位都是交流输入极了,任意链接没有正负之分的。

KBPC3510属于整流桥堆,接线方法如下图为例:该桥堆接线以对角为准,电源变压器次级输出的交流电源,连接图中AC与对角线的接线端子,而另外对角线的接线端子为正(+)负(-)极。

你说的是贴片整流桥吗?(4个脚)它等同于个整流二极管封装在一起,输入输出就是导通的,有0.6伏的压降。

和3接交流电源的,2是输出端,后边可以接一个稳压器,4接地就行了。

整流桥用万用表怎么测量

如果所用的是数字万用表,红针内接电源正。这种现象说明整流桥内部二极管全击穿。如果所用的是模拟万用表 红针内接电源地。这种现象正常。建议黑针接+,红针接其他测试,如果同样导通,则证明确已击穿。

万用表置于二极管档,黑接一引脚,用红分别接另三个脚,若两次为0.5~0.7V,一次为0~3V,黑所接引脚为直流输出端正极显示0.5~0.7V的是交流输入端另一端是直流输出端负极。

桥式整流(堆)万用表测试方法:①万用表开拔到电阻X1或X10档 ②测量1脚与4脚,需要调转方向,分别测量一次,一个方向通,另一个方向不通则OK,如果两个方向皆通,则为不良品。

半桥的检测:半桥是由两只整流二极管组成,通过用万用表分别测量半桥内部的两只二极管的正、反电阻值是否正常,即可判断出该半桥是否正常。

万用表打到20K欧姆档位,红笔万用表正极,黑笔万用表负极。红笔接整流桥负极,黑笔分别接两个交流脚位,若均有读值显示则说明负极与交流之间的两颗芯片正常。

到此,以上就是小编对于整流桥检测方法的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
