三菱plc和模拟量扩展模块怎么连接的?
三菱FX系列PLC扩展模块 电路接线：FX2n-4AD通过扩展电缆与PLC 主机相连，四个通道的外部连接则根据外部输入电压或电流量的不同而不同。
要看你的PLC是什么系列的，如果是FX系列的话，扩展模块可以直接连接，无需设置就可以用；如果是Q系列的话，你要在参数里面设置模块插槽位置和点数。
你好！三菱FX和西门子S7-200都采用排线，在基本单元后的扩展单元输入模块应置前于输出模块。三菱Q系列及西门子S7-300/400由基板或叫机架连接，具体功能模块位置应根据要求对号入座。如果对你有帮助，望采纳。
三菱扩展板直接插在编程口的上面。支持的扩展板有：FX2N-232-BD用于RS232通讯。FX2N-422-BD用于RS422通讯FX2N-485-BD 用于RS485通讯。FX2N-8AV-BD用于8路模拟电位器输入。
和稳压源24v-，看灯亮不亮。如果还是不亮，接上电脑看看plc软件里的 x 亮没亮（编程使用试验的x点，并下载监视。）。先确定24v可构成一个回路并且没有接反。
omron的cp1w-AD041模拟量输入模块24V电源怎么接
1、PLC的电源是220VAC，接法不分零线火线的，L1 L2N 他们零线火线可以随便接，但为了统习惯性，大家一般L1 接火线，L2N 接零线。COM是PLC输入的公共端，一般接24VDC，正负极都可以。
2、输入端的COM如果接24V，那么X0输入就是0V有效（NPN）。输入端的COM如果接0V，那么X0输入就是24V有效（PNP）。输出端COM接24V，继电器输出Y0就是24V输出。输出端COM接220V，继电器输出Y0就是220V输出。

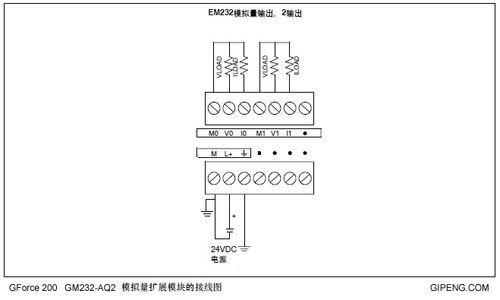

3、你把电源+，-，当做电路图中的电源图标，要做成电流输出，肯定要形成回路。
4、电源是可以并联的，一个一个模块并过去就行了，关键是要算一下你的电源模块能不能支持那么多模块，现场的传感器就买个开关电源好了，最好还是把PLC系统和PLC的外围设备的电源分开来，以免影响到PLC的正常运行。
5、输入的话COM接24V。输出分晶体管和继电器两种。继电器是开关触点输出，COM接24V或0V均可，视控制对象而定。
6、DI模块上不需要外接L+，L+是接在传感器、开关等器件上的，但需要接M；DO模块要接L+和M，因为模块的输出电路与内部电路是隔离的，输出部分的电路是由L+和M供电的。PLC控制器的电源在整个系统中起着十分重要得作用。
西门子S7-200的PLC,CPU224XP的模拟量接线怎样接
：接线的话，224XP可以直接输出0—10V的电压信号，直接接到变频器的3，4端子即可，注意区分正负极。
正面面对PLC，也就是logo在左手边的情况下，PLC本体模拟量一共有6个接口，从左往右：第1个公共端；第2个0~20MA输出；第3个0~5V输出；第4个公共端；第5个0~5V输入；第6个0~10V输入。好评请给五星，谢谢。
如图所示，这个就是西门子S7-200系列PLC中CPU 224XP的接线原理图，数字量的输入和输出按照这个图的原理进行接线即可。望采纳。。

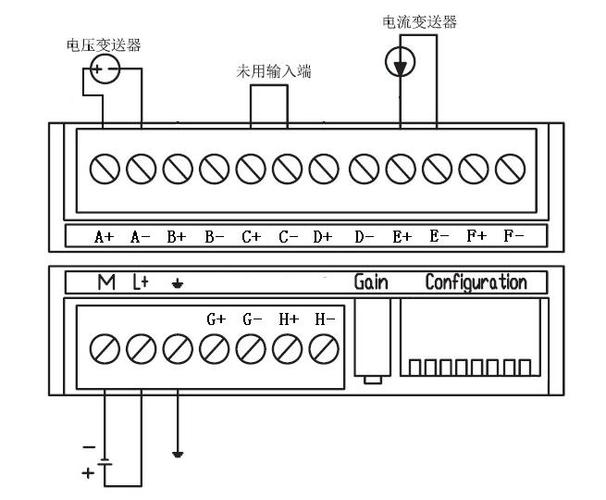

M为公共端，A+第一路电压输入，B+为第二路电压输入（图上有标，A，B分别代表0v至+10v，和-10v至0v），你的电位器1，3端用10V直流电源供电，2端（也就是中间线）接A，1端（或者直流电源负）接输入侧的M即可。

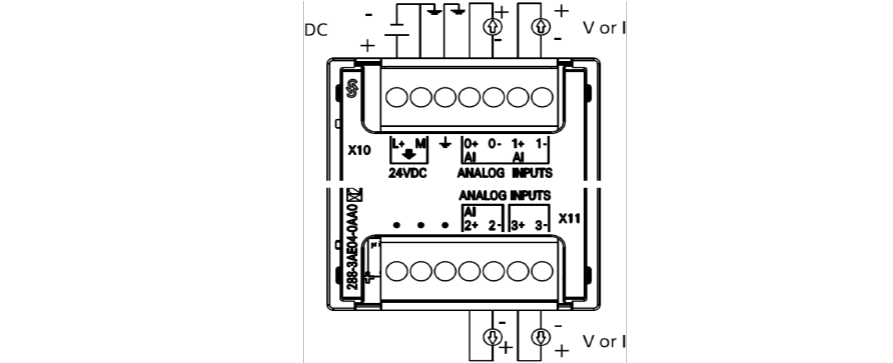

西门子S7-200系列PLC里的CPU224xp有两路模拟量输入回路，只能接收电压或电流(电流信号需要加500欧姆的电阻 )信号。热电阻信号是不能直接输入到CPU224xp的模拟量输入端子的。
模拟量么，一进一出。信号来接+ ，信号回去接- 。
到此，以上就是小编对于模拟量模块输出的0到10v电压的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
