请问星三角起动时间继电器是220v型号是js14a线怎么接求实物接线图

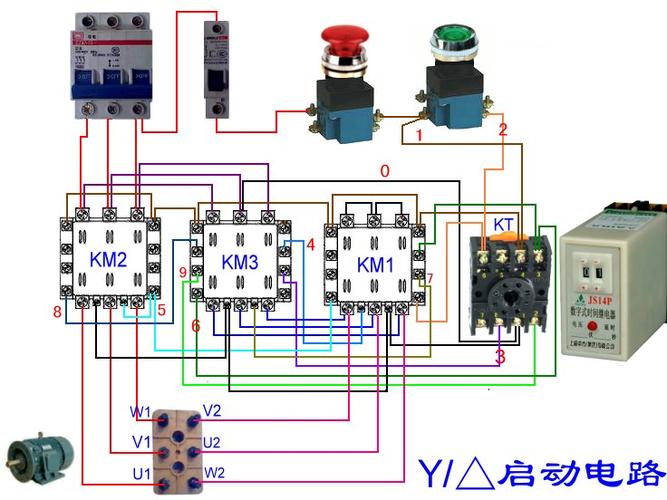

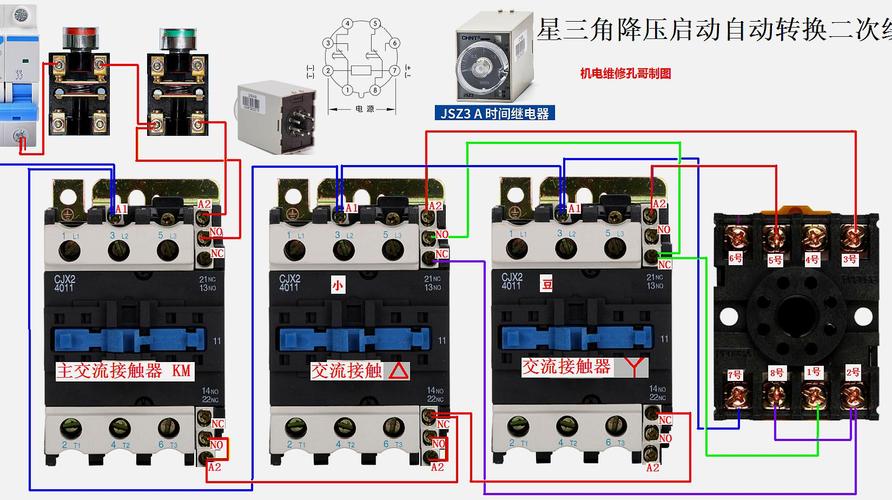

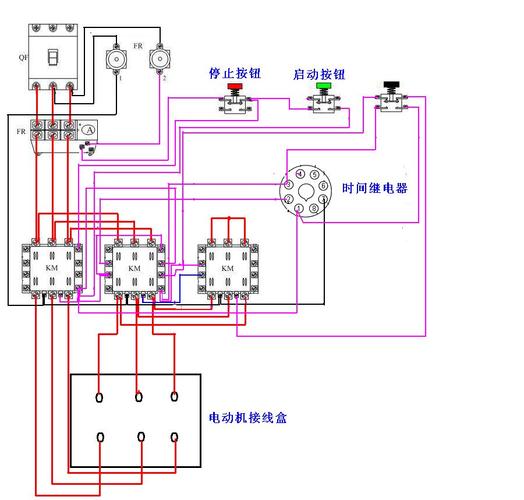

1、按照图上这样接就可以。当负载对电动机启动力矩无严格要求又要限制电动机启动电流，电机满足380V/Δ接线条件，电机正常运行时定子绕组接成三角形才能采用星三角启动方法。
2、js14p时间继电器接线图如下所示：其中：2脚是工作电源；3~4是延时闭合；3~5延时断开；6~7延时闭合；6~8延时断开。
3、js14p时间继电器接线图如下所示：其中：2脚是工作电源。3~4是延时闭合。3~5延时断开。6~7延时闭合。6~8延时断开。
继电器的正确接线方法
继电器的规格以线圈控制电压和触点电流来表示，通常负载电流在小于10A的条件下，可直接用继电器的触点进行接通或断开电路。若负载电流过大，则可作为间接控制器件使用。
继电器的正确接线方法是直接用继电器的触点进行接通或断开电路。继电器它本身的目的就是使用弱电来制衡强电。继电器的接头是它控制电路的触点接头以及控制线圈的接头。
以1234来代表脚，首先确定哪两个脚是控制脚，比如说12是用来控制的。12脚接控制的线，一根操作开关上的正极线，一根接负极，乘下的3脚接正极，4接到想控制的元件上就可以了，接线图如下。
接线图如下：5和6是一对公共端子，1和 2是一对常闭触点，3和4是一对常开触点。8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不断，再和3—4接通。
第控制接线：你把它看成直流继电器来考虑。7用来接12V控制电压；7用来接24V控制电压。其中的7当成直流电的负极，使用时接到零线。2接220V的火线。
继电器的作用及接线法
1、继电器的作用：扩大控制范围和综合信号。扩大控制范围 例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2、) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3、继电器控制220V交流接触器接线说明 如果用户需要控制220V大功率负载，可以使用220V交流接触器，即智能嵌入式物联IO控制器的继电器输出来控制交流接触器线圈的供电，从而控制交流接触器触点的通断，实现大功率设备的控制要求。
大众三脚汽车闪光继电器怎么接线路图
如接线图所示，产品的49（B)脚接电源12V正极，31（E)脚接电源负极，49a（L)接灯负载。
汽车闪光器接线图如下：闪光器主要由活动触点、感温镍铬电阻丝、固定触点、线圈、附加电阻等组成。闪光器串联在电源与转向灯开关之间，有两个接线柱，分别接电源和转向开关。经短时间的通电，电热丝发热膨胀，触点闭合。
闪光器有三个pin脚(E接搭铁，B接车钥匙开红灯时之12V正电，L接至灯泡，一般闪光器有3跟线（组合闪光器除外），B接电源、S接地线，L接通往组合开关的电源，L1通往←转向灯 L2通往右转向灯。
L：接转向开关，是闪光器的输出线，输出脉冲电供向转向灯。E：搭铁线，直接就近搭铁就可以了。转向开关不自动回位，应该是组合开关内部的拨块同方向盘下方的转杆之间出现了问题，需要拆下方向盘来进行检查和更换。
三个继电器怎么连接?
以1234来代表脚，首先确定哪两个脚是控制脚，比如说12是用来控制的。12脚接控制的线，一根操作开关上的正极线，一根接负极，乘下的3脚接正极，4接到想控制的元件上就可以了，接线图如下。
亲亲您好油烟机三根线接法如下：第一步：首先要明白“电机红绿黄蓝，红接电容和公共线，绿接电容，红（应该是‘黄’）蓝接控制面板的黄蓝线”。第二步：对照电机的接线说明，看有没接错。
可以使用三个时间继电器来控制三个灯循环亮，具体操作步骤如下：将三个时间继电器连接到电源，并将三个灯分别连接到三个时间继电器的输出端。
起动机继电器怎么接线
起动机继电器：接线图 分别有电池b，按钮s ，启动，负极。 电池b接起动机电磁开关火线的位置，按钮s接点火开关3脚的位置，启动接起动机最小的那个螺杆上(应该是4个粗的），然后负极打铁。
起动机继电器连接方法如下：分别将按钮S、电池B、启动、负极，电池B连接起动机电磁开关火线的位置、按钮S和点火开关三角位置，启动连接起动器的最小的螺杆上，然后将负极打铁。
起动机继电器：分别有电池b，按钮s ，启动，负极。 电池b接起动机电磁开关火线的位置，按钮s接点火开关3脚的位置，启动接起动机最小的那个螺杆上(应该是4个粗的），然后负极打铁。采用单相异步电动机的压缩机启动专用元件。
汽车起动机加继电器的接法：电池b，按钮s，启动，负极。电池b接起动机电磁开关火线的位置，按钮s接点火开关3脚的位置，启动接起动机最小的那个螺杆上(应该是4个粗的），然后负极打铁即可。
到此，以上就是小编对于三角继电器接线图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
