本篇目录：
行程开关电路图中的表示符号是什么?
如图所示：行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

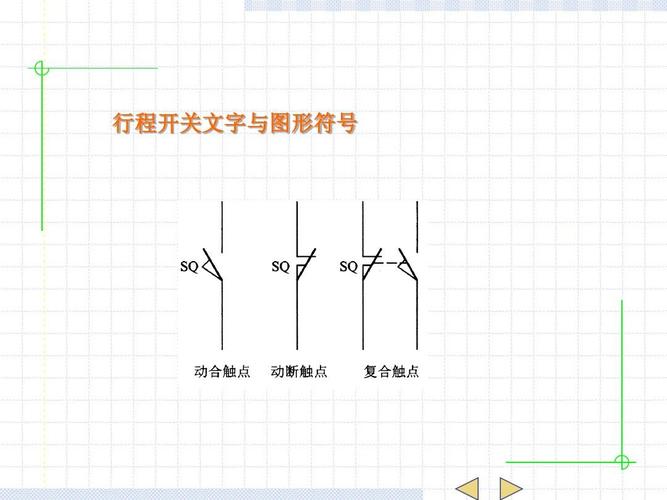

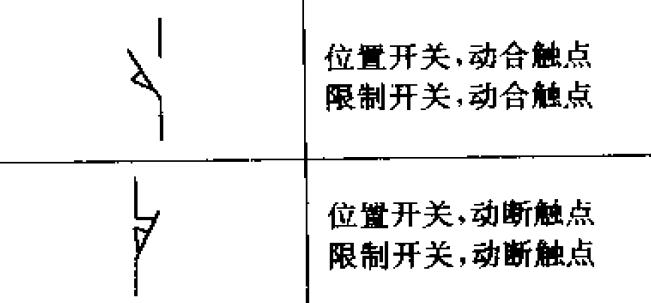

行程开关文字符号为SQ。图形符号用下面图片中的图形表示。资料拓展：行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

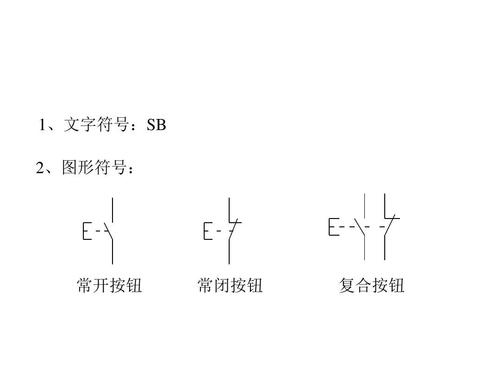

KA：中间继电器。KI：过流（欠流）继电器。KT： 时间继电器。SB： 按钮。SQ：行程开关。
开关有哪些标识符号
插座：L——火线，N——零线，接地符号——地线。开关：表示方法很多，但有规律。L、LL2表示公共端、第1触点、第2触点。公共端接电源(照明火线)，第1触点开关“开”时接通，第2触点开关“关”时接通。下同。
平面图代表开关插座的符号如下：L是接电源的火线，火线红黄绿可分为LLL3，一般三相四线的插座不分相序连接。插座类型：5118插座是横向长方形，120插座是纵向长方形，86插座是正方形。
在“I”、“O”型开关中，“I”代表着数字“1”，也代表着“ON”，相当于电平信号通，表示开。“O”代表着数字0，也代表着“OFF”，相当于电平信号断，表示关。
“I”、“O”一般是标在船型（翘板）开关的按钮两端，更科学的设计是在开关的安装位置“I”端标识“ON”字样，在“O”端标识“OFF”字样。
行程开关的文字符号
行程开关文字符号为：SQ。位置开关(即限位开关)中的一种，它是一种小电流主令电器。工作原理：利用生产机械运动部件的碰撞使其触头动作，以此来实现接通或分断控制电路，从而达到一定的控制目的。
行程开关文字符号是SQ。在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。用于控制机械设备的行程及限位保护。构造：由操作头、触点系统和外壳组成。
QS：刀开关。FU：熔断器。KM：接触器。KA：中间继电器。KI：过流（欠流）继电器。KT： 时间继电器。SB： 按钮。SQ：行程开关。
行程开关文字符号到底是SQ还是ST
1、行程开关文字符号是SQ。在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。用于控制机械设备的行程及限位保护。构造：由操作头、触点系统和外壳组成。
2、行程开关文字符号为：SQ。位置开关(即限位开关)中的一种，它是一种小电流主令电器。工作原理：利用生产机械运动部件的碰撞使其触头动作，以此来实现接通或分断控制电路，从而达到一定的控制目的。
3、行程开关的电气符号SQ。行程开关是位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。
到此，以上就是小编对于行程开关的图型符号的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
