电动机实现正反转控制的方法有哪些?
电机正反转控制可以通过多种方式实现，例如通过继电器、接触器、PLC、变频器等。一般来说，如果使用继电器、接触器，可以通过改变输入的电源相序来改变电机的正反转。
用开关或继电器改变电容的接法，就可以实现单相电机的正反转。三相电动机的正反转，只须将该三相电动机的三根电源线中的任意两根调换一下接线位置就可以了。
控制手两两个按钮，一个上一个下。共四根线下开关。四根线电阻最大的两个接电容两端。剩下两根线一个接上升，一个接公用线。

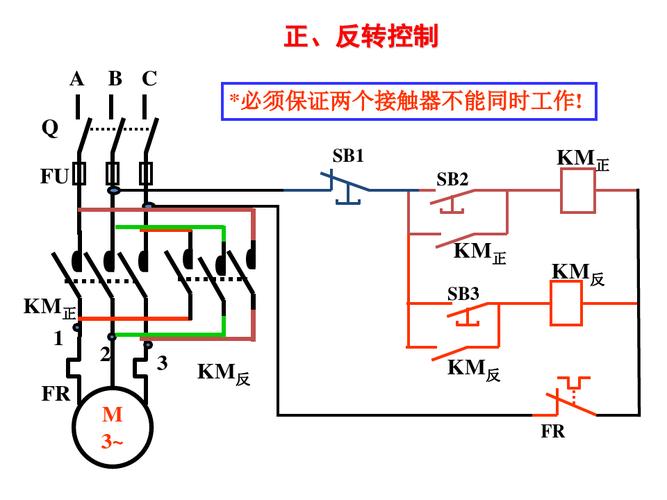

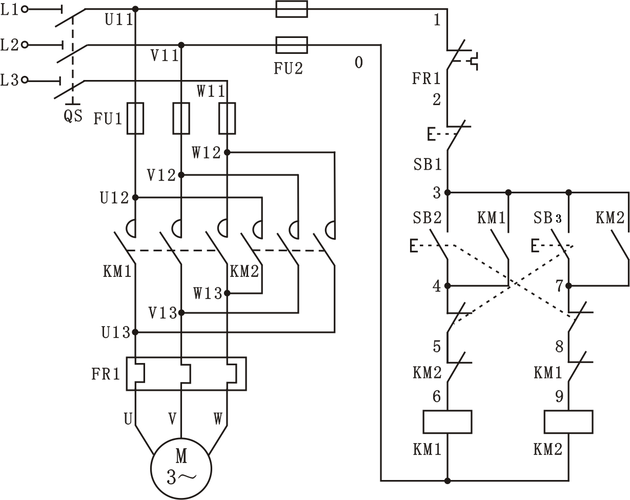

电路图和控制电路综合图：原理：图中使用了2个分别用于正转和反转的电磁接触器KMKM2，对这个电动机进行电源电压相的调换。
首先，实现电动机正反转的核心是通过控制电机的电源极性来实现。这里介绍一种使用双极性继电器实现电机正反转的方法。通过交换继电器的触点，可以控制电机接通不同的极性电源。
怎样控制电动机正转和反转?
一般来说，如果使用继电器、接触器，可以通过改变输入的电源相序来改变电机的正反转。比如，原本电源是A-B-C三相，可以改为B-C-A三相，电机就会反转。如果使用PLC，可以通过编程来控制电机的正反转。
反转启动：按下启动按钮SB2，KM1线圈断电，KM1主触头断开，同时KM1自锁触点也断开，电机正转停止转动。
电机正转是顺时针方向。电机正反转，代表的是电机顺时针转动和逆时针转动。电机顺时针转动是电机正转，电机逆时针转动是电机反转。根据正反转控制电路图及其原理分析，要实现电动机的正反转。
电机要实现正反转控制应怎样做?
1、电机要实现正反转控制，可以采取以下步骤：找到电机的三相电源，将任意两相电源线对调即可实现电机的正反转。如果电机是采用四线制的话，可以找到电源输入端，然后将电源线中的任意两根对调即可实现电机的正反转。
2、停止：按下停止按钮SB3，KM2线圈断电，KM2主触头断开，同时自锁触点也断开，电机反转停止转动。KM1常闭触点复位，为正转做好准备。
3、三相电动机的正反转，只须将该三相电动机的三根电源线中的任意两根调换一下接线位置就可以了。
4、电路图和控制电路综合图：原理：图中使用了2个分别用于正转和反转的电磁接触器KMKM2，对这个电动机进行电源电压相的调换。
5、三相异步电机只要改变三相电的相序就可以实现正反转，配置两个交流接触器分别以不同的相序接线，通过控制切换两个交流接触器的吸合来控制电机的正反转。可以将两根相线对调，也可实现三相异步电机正反转。
6、只要控制在四相绕组上输入脉冲的顺序，就可以控制电机的正转/反转。(控制延时就能控制转速。
步进电机如何控制电机的正反转
1、只要控制在四相绕组上输入脉冲的顺序，就可以控制电机的正转/反转。(控制延时就能控制转速。
2、正反转换反过来，不会出问题，但要是A+和B+接反，A-、B-接的还是对的话，电机会发烫，弄不好驱动器会烧掉。
3、可以使用表控TPC4-4TD的控制器来实现，参考下图接线：接线很简单，参考接线图接线。
4、方法如下：确定旋转开关的两个状态分别对应步进电机正转和反转的信号输出。在步进电机控制器中加入一个开关量输入接口，将转换后的信号输入到控制器中。在控制器的程序中编写控制步进电机正反转的代码逻辑。
5、利用步进电机驱动器可以通过PLC的高速输出信号控制步进电机的运动方向、运行速度、运行步数等状态。
怎样控制电动机正反转?
一般来说，如果使用继电器、接触器，可以通过改变输入的电源相序来改变电机的正反转。比如，原本电源是A-B-C三相，可以改为B-C-A三相，电机就会反转。如果使用PLC，可以通过编程来控制电机的正反转。
停止：按下停止按钮SB3，KM2线圈断电，KM2主触头断开，同时自锁触点也断开，电机反转停止转动。KM1常闭触点复位，为正转做好准备。
控制手两两个按钮，一个上一个下。共四根线下开关。四根线电阻最大的两个接电容两端。剩下两根线一个接上升，一个接公用线。
如果接触器KM2动作，电源和电动机通过KM2主触头，使L1相和W相、L2相和V相、L3相和U相分别对应连接，因为L1相和L3相交换，所以电动机反向转动。
只要将接至电动机三相电源进线中的任意两相对调接线，即可达到反转的目的。电机的正反转在广泛使用，例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。电机正转的原理：电动机的旋转，都是电流在做功的结果。
到此，以上就是小编对于电机正反转控制图的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
