本篇目录：
- 1、双向可控硅,如BT137,136等,到底是通过G极的电压还是电流的大小来控制导...
- 2、双向可控硅为什么脉冲驱动
- 3、关于双向可控硅驱动问题
- 4、关于光耦控制双向可控硅的问题。
- 5、三极管驱动双向可控硅电路
- 6、如何使用光耦直接控制双向可控硅
双向可控硅,如BT137,136等,到底是通过G极的电压还是电流的大小来控制导...
BT138是双向可控硅，在两旁供给一点的电流（不管电流方向）左边和之间两个引脚就导通了（有一定的压降）。可控硅BT137 600E可以代替BT136 600E。品名 = 8A四象限双向可控硅(TRIACs)。型号 = BT137-600E。

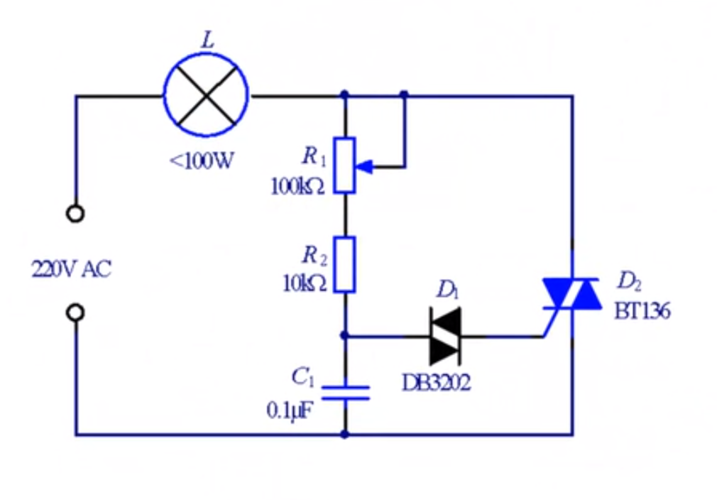

可控硅控制白炽灯亮度的通用方式是导通角控制，以触发脉冲移相的办法来控制可控硅导通角。电位器RV2调整可控硅(TRIAC)的相位角，当VC3超过DIAC的击穿电压时，可控硅会导通。
BT137是双向可控硅，导通后只要电流不小于它的维持值时会一直导通的，与G极电压无关。只有电流小于维持值时，才会关断，关断后它的再次导通就要受到G极电压控制。
双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。
双向可控硅为什么脉冲驱动
双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。
可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。
晶闸管的驱动采用双窄脉冲的原因：一，为了触发的可靠，不应使用太窄的脉冲触发。二，应用于晶闸管的三相全桥的触发时刻不像单相电路的触发规律。它具有特殊触发规律，因为三相全桥具有六个晶闸管原件。
所以双向可控硅在第1和第3象限有对称的伏安特性。双向可控硅门极加正、负触发脉冲都能使管子触发导通，因此有四种触发方式。
一只双向可控硅的工作原理，可等效两只同型号的单向可控硅互相反向并联，然后串联在调压电路中实现其可控硅交流调压的。为50Hz交流电的电压波形。
可控硅触发需要的是触发脉冲，不是单一的电压；触发脉冲需要有一定的电压幅值和提供一定的电流，上升沿有一定陡度；触发脉冲需要与主回路同步，施加在控制极与公共端之间。
关于双向可控硅驱动问题
双向可控硅控制双向可控硅导通和截止脉冲驱动。
双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。
显然，你的电容耐压太低。卤素灯由于存在变压器（感性元件），关断时会产生瞬时高压，这个高压可能上千伏，你可以选择更高耐压的电容或是在并接压敏元件进行保护。
关于光耦控制双向可控硅的问题。
1、光耦3021是一种用于隔离和控制高压电源的器件。它通过内置的光电转换器将低压信号转换为光信号，然后通过光耦的输出控制双向可控硅。
2、MOC3041最大能承受1A的峰值输出电流，驱动BTA16是没有任何问题的，为了保证安全，建议给光耦的输出串联一个300欧姆左右的电阻到可控硅控制极。
3、光耦双向可控硅工作原理光耦（Optocoupler）是一种光电器件，其主要功能是将电信号转换为光信号，再将光信号转换为电信号，从而隔离两个电路之间的电压和电流。它通常由一个发光二极管和一个检测器（例如，晶体管）组成。
4、解决办法是 把Q1撤掉不用， B直接接到Q2的G级 然后把Q2换个方向接入电路：这样，当光耦导通的时候，复发电压有了，电压和T1，T2（Q2的另外两端）的方向一致，Q2便导通。
5、反之，如果控制端接通，光耦里的发光二极管发光，光耦里的触发管导通，可控硅的控制极得到触发信号，可控硅导通。

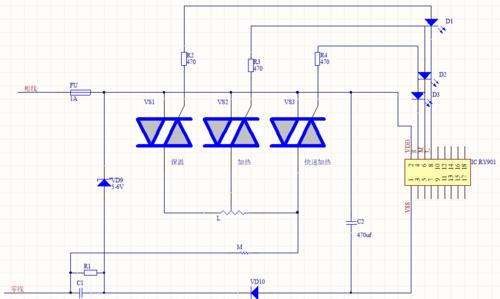

三极管驱动双向可控硅电路
可控硅和SIP2互换位置，可控硅T1脚接直流电的负极。还有那MCU的2脚即ⅤCC脚串联一个电容，那直流电源也不通啊，MCU没有电源哪。把MCU的2脚要接在稳压管负极上，即VCC那点上。
双向可控硅有两个主电极T1和T2，一个门极G，门极使器件在主电极的正反两个方向均可触发导通，所以双向可控硅在第1和第3象限有对称的伏安特性。双向可控硅门极加正、负触发脉冲都能使管子触发导通，因此有四种触发方式。
虽然双向可控硅反向导通，但容易击穿，故必须使双向可控硅能承受这种反向电压。一般在双向可控硅两极间并联一个RC阻容吸收电路，实现双向可控硅过电压保护，图3 中的C2 、R8 为RC 阻容吸收电路。
看了一下MOC3061资料，600V电压时漏电流微安级，驱动双向可控硅BT136-600E完全没有问题。
，洗衣机控制双向可控硅的三极管放大：三极管的放大就是用小电流（基极和发射极之间）控制大电流（集电极和发射极之间），就是在基极和发射极之间加一个小电流Ib，集电极和发射级之间就产生一个大的电流Ic，其中Ic=β*Ib。
如何使用光耦直接控制双向可控硅
光耦3021是一种用于隔离和控制高压电源的器件。它通过内置的光电转换器将低压信号转换为光信号，然后通过光耦的输出控制双向可控硅。
检测器接收到光信号后，会发生电信号转换，即通过控制硅的电流，从而产生一个电信号。该电信号可以在另一个电路中使用，但因为与发光二极管隔离，因此不会受到发光二极管所在电路的电压和电流的影响。
需要电平驱动，脉冲驱动无效，要使用脉冲驱动请重新选择光耦。
到此，以上就是小编对于双向可控硅怎么驱动的的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
