四开单控开关怎么接线图?
1、开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。
2、这种四开单控开关的接线方式非常简单，只需要将电源供电线与“L”端子连接，并将负载设备与“1-4”端子相连就可以了。此外，如果要使用定时功能，则需要将定时模块的输入端子与“T1-T4”端子相连。
3、四开单控开关接线图解如下：用万能表找到它的共点，找到共点后连接电源。根据我们的需要来调整想要控制的电源路径，简单来讲就是找出一个来电的总线。根据标识把这根总线接到L1上。
4、四开单控开关接线图解如下：使用万能表找到它的共点，并连接电源。根据需要调整想要控制的电源路径，简单来说就是找到一个来电的总线，将其接到L1上。然后分别将LLLL4连接起来即可。
5、但它也带来一个电气危险，即一个四级开关在中性线上增加了一对触头和两个接线端子共三个连接点，这是有悖中性线上尽量减少连接点的电气安全要求的。四开单控开关可以控制四条线路！四开双控只能控制两条线。
6、四开四控开关背后五个接线孔从左到右分别是LLLLL5。将红色的黄线接到L2。将火线接入到L2后，使用螺丝将火线固定好。之后两根黄色的电灯线分别接入LL5。将另外两根电灯线接入LL3。
求四开双控开关接线方法!
四开双控开关接线方法如下：开关接线端子标有LLLL4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。
四开双控开关接线方法如下：开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。
四开双控开关怎么接线首先，准备好接线所需工具，如螺丝刀等。然后找到火线位置，将它引入到开关L1端口，再将L1连接到L2上。接着用红色的火线，将剩下的LLL4这三个端口连接在一起，开关便能通电了。
十二个接线口的四联开关的接线方法如图：十二个接线口的四联开关是一个4刀双掷开关，这种开关是四联双控开关，它必须和另外的一个相同开关完成两地控制处于四个不同位置的灯。
四开双控开关是上下各6个接线柱，标志为L1，L11，L12，L2，L21，L22，L3，L31，L32，L4，L41，L42。只做单控可以使用以下方法，首先将火线引入到L1。之后在使用电线将L1跟L2连接起来。
公牛四开单控开关接线图解
公牛四开单控开关接线方法如下：开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。
四开开关背面LL1L12 、L2 、L21 、LL31七个接线柱。使用四根电线，将LL2一组，LL3一组，L1L12一组，L1L13一组分别串联起来。

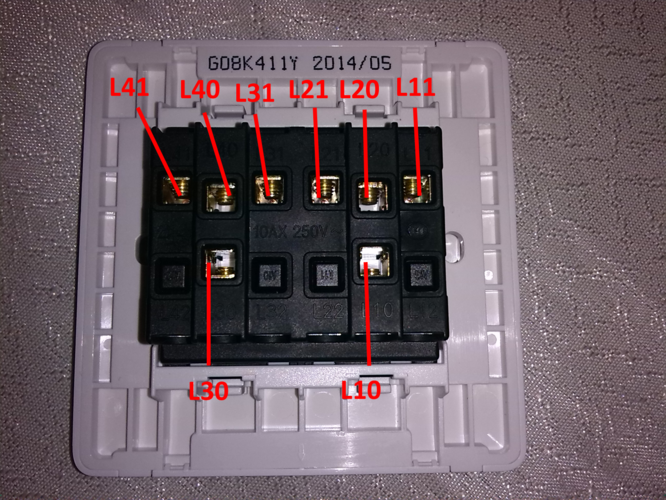

公牛四开开关接线。L10 L20 L30 L40是公共端子，接火线。L10 L11 L12 这三个端子，是一组。L10是公共端子，接火线，L11 L12接1#灯的控制线。（两个孔随便接一个）L20 L21 L22 这三个端子是一组。
公牛四开单控开关（G08K411Y）接线：单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。
不知你的线路是四开单控还是四开双控，L10和L20都是公共点，如果是单控，那就短接后接火线，L11和L21接灯线。如果是双控，那就按开关位置具体情况接线。
公牛四开单控，也就是一个开关控制一盏灯“用电器”！需要放五根线！一根“火线”，和上边四个孔连接“一连四”。
四开开关如何接线(五根线,2黄3红)三根火线,有图就更好?

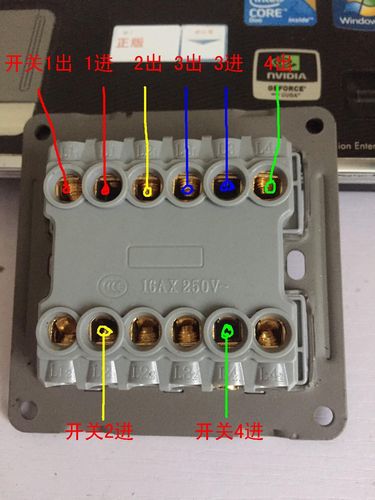

1、你好：——★四开的开关，是控制四支灯具的开关，下面的接线端子进火线，上面的四个端子分别接灯具即可。——★请看附图所示。红色导线为开关接线，灯泡和零线为示意，开关盒内是看不到的。
2、不管怎么接线，开关一共六根线，五根火线，一根零线，开关面板后面的线都是接火线的，零线直接和开关的零线接通，开关上面切记不可以接零线，也就是说开关只控制火线，零线不用控制。
3、浴霸一根2芯的电源线（颜色：蓝，红）一根5芯的接开关线颜色（白、蓝、棕、黑、黄），开关接线为：白线接开关照明。蓝线接开关换气。
4、四根控制线分别接四位开关其中的一个接线孔，每一位开关剩下的那个接线孔接火线。开关接线端子标有L1，L2，L3，L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线。
四开开关怎么接线?
开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。
开关接线端子标有LLLL4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。
准备材料和工具 四开开关需要准备电线、四个开关和电器/电灯，同时需要工具包括螺丝刀、电钳等。确定连接方式 在四个开关中，其中一个开关被称为主开关，其余的三个开关被称为副开关。
接线方法如下：首先，将电源线连接到开关的L端，这是开关的输入端。然后，将灯具的线连接到开关的C端，这是开关的输出端。
四控开关接线图?
1、开关端LLLL4孔为公用端，与火线相连。端子上的L11和L12孔（两个孔相互连接）。
2、开关接线端子标有LLL3 、L4的孔是公共端，接火线，接线端子标有L1L12的孔接灯头线（两个孔随便接一个）。
3、我们只要把需要控制的电路接在触点2间（2称为常闭触点）或触点3间（称为常开触点），就可以利用继电器达到某种控制的目的。

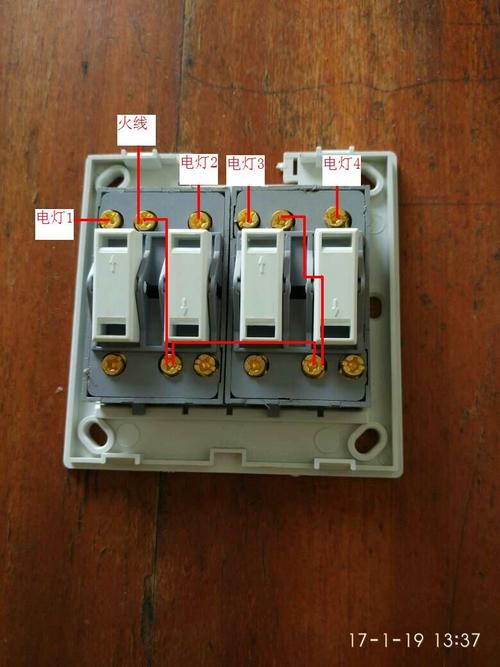

4、如下图所示：将LA、LB、LC、LD连接在一起，与电源火线连接，然后L1A、L1B、L1C、L1D分别接四条线，去连接被控制的用电器（灯泡）。安装前，要切断电源，严禁带电安装，并由专业人员安装。
5、首先利用万用表找到他的公共点。你图中的就是有两个公共点，就是红色线连接的那两个点就是公共点。
6、四开单控开关接线图解如下：用万能表找到它的共点，找到共点后连接电源。根据我们的需要来调整想要控制的电源路径，简单来讲就是找出一个来电的总线。根据标识把这根总线接到L1上。
