本篇目录：
电气设计绘图线宽标准
线宽b系列值：4，0，0.7，0.5，0.35，0.25，0.18，0.13mm，确定b后，再按b，0.7b，0.5b，0.25b确定。据我们实用经验，推荐选用GB/T50001的：(0)，(0.7)，0.5，0.35，0.25，0.13这个线宽组。
一般宽度不宜小于0.2mm(8mil)，在高密度高精度的PCB上，间距和线宽一般0.3mm(12mil)。
细实线为0.25mm即为系统默认的线宽，而粗实线的线宽为0.5mm。机械制图中，打印A0，A1图纸选粗线0.5mm，细实线0.18mm；其他A2，A3，A4图纸选粗线0.35mm，细实线0.13mm，最好转换成pdf打印。
在确定线宽时，以粗实线宽为基础，细实线线宽为粗实线的1/3，虚线宽为粗实线的1/2。国家制图标准规定标注尺寸时，尺寸界线，尺寸线都采用细实线。在标注样式设置面板中，可以设置尺寸线和尺寸界线的线宽。
标准线：用于表示实体墙体、柱子和其他结构元素。一般情况下，标准线宽度为0.5mm。 虚线：用于表示开口部分，如门、窗、洞口等。虚线的宽度一般为0.25mm，点间距一般为25mm。
cad图层颜色和线宽标准如下：轮廓实线层用白色实线表示，线宽0.3mm，其他层用彩色表示，线宽0.1mm。图幅全部选用A2，用A4纸打印，以保证所有图纸图框大小，字体大小一致。
CAD制图的基本规范是什么?
建筑cad制图标准：（一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
\x0d\x0a2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。\x0d\x0a 工作风格 \x0d\x0a1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
拓展内容：CAD制图规范 （一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
CAD建筑电气画图顺序是什么?
CAD建筑电气画图顺序是什么？ 那要看你个人了，不过我习惯先画平面图，再根据平面图设计系统图；先画系统图，需要留一定余量，以供后补。比如，装置容量、功率、装置数量等。
确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。剖面线的添加。首先选择剖面类型，角度，比例，然后选择剖面。
对因果次序清楚的简图，尤其是电路图和逻辑图，其布局顺序是从左到右和从上到下。在闭合电路中，正(前)向通路上的信号流方向应该从左到右或从上到下，反馈通路的方向则是从右到左或从下到上。
autocad怎么画电气图啊,有没有标准的电气图库啊?
1、进入相关的界面，需要在图示的位置选择动力系统。这个时候弹出新的对话框，直接确定动力配电系统图的设置。下一步通过定位其中的窗口，来点击进行绘制。这样一来等得到对应的效果以后，即可用CAD画电气图了。
2、打开AUTO cad的主界面，直接在天正电气那里点击动力系统。下一步弹出新的对话框，需要根据实际情况确定相关的参数。这个时候如果没问题，就通过绘图区域来指定插入点。

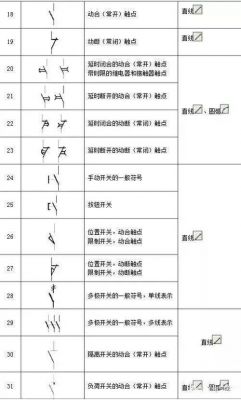

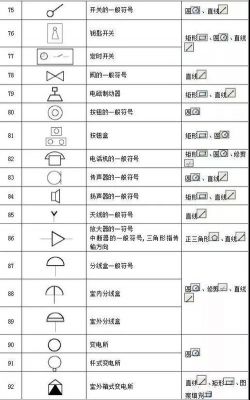

3、要熟悉电路图符号。电路图符号见国家标准GB/T4728。其次要准备CAD的符号库和块。如果使用专门的电气制图软件，这一步就省了。是确定栅格尺寸。使用栅格的目的是让绘制出来的电路图横平竖直。
4、首先打开CAD，进入到模型模式。然后使用绘图工具，去绘制电器元器件，将没有的都绘制出块。然后选中绘制的电器元器件，输入W命令，点击回车。然后在弹出来的窗口，点击选择对象按钮，选中一下元器件。
5、如果用AutoCAD普通版画电气图的话，还是比较麻烦的，因为所有的电气符号都要自己一个个画起来。当然，以后的话是可以直接拷贝是用的 其实AutoCAD还有一个电气版的，里面有常用的电气符号，可以直接调用。
6、画电气图，一般公司的设计部门电气设计都有专门的电气设计软件，我现在就在用superworks电气绘图软件，接线图跟端子图都是自动生成，二次元件都是可以从元件库调用的，很方便，效率也很高。
cad简单绘图教程
打开CAD软件以后，首先我们点击开始绘制，就是图中红线框住的部分。然后在绘图界面左上角是我们最常用的一些绘制线条的命令，图中我们用线条命令绘制了一些线条。
方法一：打开一个空白CAD文档，先点击左边工具栏的画圆工具画一个圆，然后在旁边画一个长方形。先将长方形的对角线连上，然后点击右边的阵列工具。
cad基本绘图步骤如下：作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。
首先你要选取一点作为初始位置，然后朝一个方向移动鼠标就可以画出射线。如果你要画一个边长为200 mm的正方形，那就需要先选择命令，任意取一点之后，输入“@200，200”，然后回车就得到了一个正方形。
CAD夹点编辑。选择图形的夹点后，可以通过空间或右键菜单选择操作模式，并且可以拉伸、缩放、镜像和移动对象。同时可以输入C选项或者直接在右键菜单中选择复制。05。CAD鼠标右键拖动。选择CAD绘图后，光标停留在绘图的某一行上。
到此，以上就是小编对于cad电气图标怎么使用的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
