本篇目录：
蜂鸣器是由单片机的哪个引脚来实现的?
1、只要是输入/输出口，都可以控制蜂鸣器，配合驱动电路就可以。
2、蜂鸣器另一个管脚接单片机I/O口，是为了让单片机对蜂鸣器供电的通与断进行控制。如果直接将蜂鸣器的两个针脚接到电源的正负极，那么蜂鸣器在有电源供应的情况下，会一直鸣响。
3、由运放输出的高低电平来决定是否振荡工作，3脚输出振荡信号驱动NPN三极管来驱动蜂鸣器，发光二极管作续流二极管并联在蜂鸣器上兼作发光指示用。UH和UL分别是用电位器从12V电源上取得。555电路的振荡频率可用电位器来调节。
4、单片机驱动蜂鸣器的原理其实很简单，就是通过单片机控制蜂鸣器的开关，从而改变蜂鸣器的发声状态。具体来说，蜂鸣器是一个电气元件，可以通过控制电流的流动来发声。
5、这个时候蜂鸣器的那个接OUT7的引脚就会变成低电平，这个时候蜂鸣器就有了工作电压了。UNL2003里边其实就是一组三级管组成的OC（集电级开路）门。目的是为了提高驱动电流的。因为单片机的引脚输出和输入电流有限。
请问下图的单片机哪一个接口是蜂鸣器的接口?

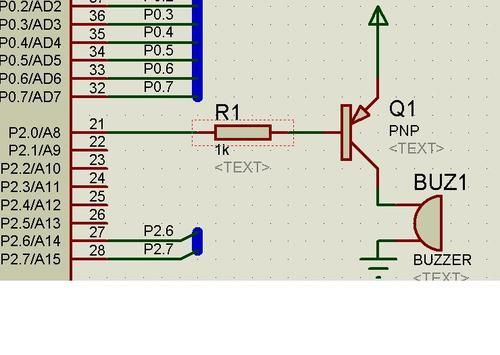

1、对于51单片机，最简单且常见的连接方法是I/O口输出经7k电阻连接PNP三极管的基极，三极管发射机接+5V电源端，三极管集电极连接蜂鸣器的正极，蜂鸣器负极接GND。
2、P0P1P2P3分别是指单片机的4组输入输出口。由于口是双向的，所以都可以用来做输入或者输出。具体用哪个脚关键看程序设置。
3、只要是输入/输出口，都可以控制蜂鸣器，配合驱动电路就可以。

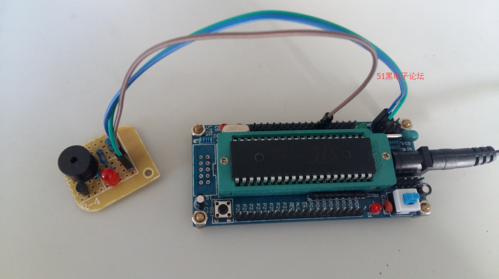

4、单片机与蜂鸣器连接图已附.通常PPP3口都可以用来作为控制，P0口也可以，但因其内部无上拉电阻，所以外接时，应接一1K的上拉电阻，其他一样。有源蜂鸣器驱动电路设计，无须外加驱动电路。
5、单片机这边没有BZ网络，所以这个蜂鸣器并不是直接与单片机管脚相连的，一般会通过一个三极管来驱动。
6、系统硬件资源充裕的话，直接接在P1口上，比如P0，编程也方便。
对于stc89c51单片机,蜂鸣器应接哪一个io口呢?
1、对于51单片机，最简单且常见的连接方法是I/O口输出经7k电阻连接PNP三极管的基极，三极管发射机接+5V电源端，三极管集电极连接蜂鸣器的正极，蜂鸣器负极接GND。
2、单片机与蜂鸣器连接图已附.通常PPP3口都可以用来作为控制，P0口也可以，但因其内部无上拉电阻，所以外接时，应接一1K的上拉电阻，其他一样。有源蜂鸣器驱动电路设计，无须外加驱动电路。

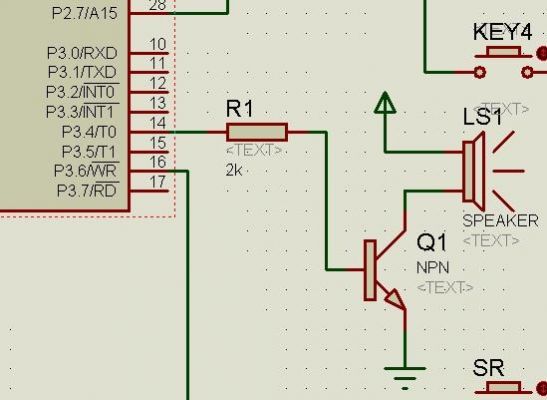

3、我们用单片机的IO口实现一种这样高低电平的方波，驱动蜂鸣器发音。我们板子上配的就是交流蜂鸣器。 接下来我们看一下蜂鸣器的硬件电路：蜂鸣器通过三极管驱动。
4、单片机这边没有BZ网络，所以这个蜂鸣器并不是直接与单片机管脚相连的，一般会通过一个三极管来驱动。
5、你要看一下你那开发板的原理图吧，一般都是通过内部就已经连接好了的，是一个固定的引脚，你写程序控制那个引脚就可以了。如果要外接的话，你也要看原理图看那个蜂鸣器对应的那个IO口，才能正确的连接。
6、通过你的描述，你的开发板至少有另外一条线用于选择蜂鸣器与二极管，P0^3口则向选通的设备（蜂鸣器或二极管）送出控制信号。
到此，以上就是小编对于蜂鸣器连接单片机哪个引脚的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
