PCB设置错误如何处理?
1、这种提示语会出现在下面情况：直接复制粘贴多个元件时，如复制粘贴多个电阻R1。解决措施为：重新注释，避免重名。具体操作如下：点击相同编号的元件。找到“string”栏。
2、根据你提供的提示，你的过孔、丝网印刷、阻焊层……的设置上应该逐条核对检查，应该是设置问题？如果不影响使用，可以放宽规则限制，其实错误不多，逐条解决，相同的问题改一处就行了。
3、楼主打开上图的PCB，将输入法切换到英文输入法，点键盘L键，弹出对话框，将对话框系统颜色一栏下面的“DRC Error Markers”前面的勾去掉即可。
4、出现这种情况，说明你的原理图没有正确导入pcb中。可能原因有很多，比如：封装没有，NET没有连上。。但是都和原理图有关系，你可以先检查下原理图的DRC，会提示你错误在哪里，再一个个修改。
PCB出错,怎么办?
1、PCB文件损坏。请尝试重新生成PCB文件或使用备份文件替换原文件。解决方法：确认原理图和PCB文件版本一致，没有修改过。修改文件路径，确保只包含英文字母、数字和下划线，并且不包含空格和中文字符。
2、忽略错误警告，单击工具重置错误标志，或使用快捷键T+M；错误标记消失。
3、发现板子打样出错或存在质量问题，在收到货物的七个工作日内，及时联系专属客服核实。
ad10设计pcb时突然全部线,焊盘变成这样了,是怎么回事啊?并全报错。_百...
1、在sch电路图里的元器件的序号是否有重复的，每个元器件都有封装吗？封装是否正确，线路图在绘制过程中是否按规则进行的，有无重复绘制的线段，在电路规则检测中有无报错，如果正确再转pcb时应该没有问题的。

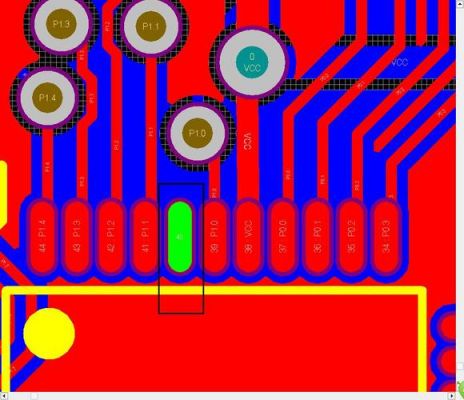

2、设计规则不满足软件规则要求。ad里pcb焊盘变绿原因是设计规则不满足软件的其实规则要求。当自己将原理图转换为PCB的时候，会出现全部元件变绿，或者部分元件变绿的情况。全部元件变绿就是没有把ROOM勾选删除掉。
3、你这情况多半是选择的PCB层不对，你看软件下方，是不是被切换到其他层了。
4、也不一定是元件叠加，你快捷点D+R设置一下就OK了，若实在不行，就这样布局，然后快捷键：T+M 就好。希望采纳。
5、是焊盘与图形元件丝印（电阻图形那根线）靠得太近，而出来的 可以在“设计规则检查”里不检查这一项。
6、梅花焊盘 1：固定孔需要非金属化。过波峰焊时候，如果固定孔是金属化的孔，回流焊过程锡将把孔堵死。
到此，以上就是小编对于pcb复位错误标准怎么解决的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
