本篇目录：
- 1、PCB设计中的room是什么意思?
- 2、ad16中怎样设置region之间的间距
- 3、在AD里画多通道pcb时,怎么使各个room之间等间距整齐排列?
- 4、PCB设计过程中AD使用流程详解(超详细)
- 5、altium的room移动的时候其他room也跟着一起移动是
- 6、ad如何快速选中room
PCB设计中的room是什么意思?
Room是PCB的一种设计对象，其主要含义是定义一个局部元件集合摆放的相对关系。从实用角度而言，Room最大的便利在于多通道设计时、可以非常方便快捷地完成阵列化的元件布局。

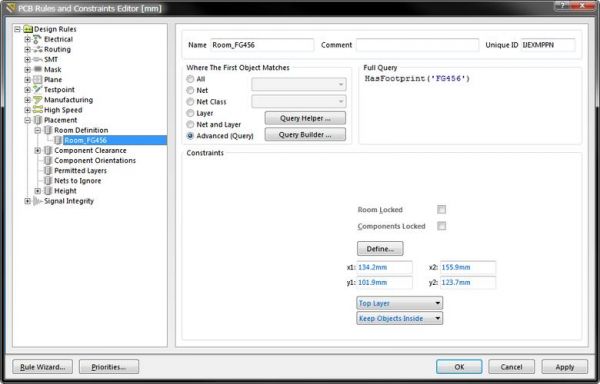

Room，空间或房间，当你把原理图通过更新PCB 得到PCB时就会有一个暗红色的网格。可以将元件、元件类或封装分配给一个房间，房间可以定义在顶层或底层，并且可以确定目标保持在其内或其外。
room指的是可以在PCB中，自定义任意大小的一块区域，对这个区域的器件或者布线通过制定room规则来集中管理，一般不常用。但是使用这个功能，某些时候会提高布线的效率。
使用Room可以实现板子的分块设计，即相当于一个PCB中包含多个功能单元。一般是一个原理图对应一个Room，两个原理图可以在同一个PCB中分为两个不同的单元进行分别设计。如果是单个原理图对单个PCB则完全没有必要添加Room。
ad16中怎样设置region之间的间距
1、首先打开需要编辑的文件，进入到编辑页面中，点击打开主菜单设计中的“规则”选项。然后在弹出来的编辑器窗口中，找到electrical中的“clearance”，鼠标右键单击选择打开“新规则”选项。
2、首先选中某个网络，右键，先创建一个器件类，往类（class）中添加需要单独设置规则的器件。其次执行菜单栏命令“设计”，找到编辑器，进入选择design接着到classes就可以编辑类。最后编辑出需要的间距点击确认即可。
3、首先打开软件，要找到元件封装的尺寸图。因为元件封装的尺寸是公制单位mm，所以按下键盘上的Q键，切换编辑器的单位为公制单位。点击工具栏中的焊盘图标，会出现一个焊盘。
4、Array Type选择Linear，同样的方法在Item Count输入你要的竖排room数，你要4个就写4，Array Type选择Linear，X/Y Spacing输入你要的间距，按你的示意图应该是X =？mm，Y =？ mm，OK之后左键点放置就可以了。
5、打开altium designer设计图，如下图所示最小间隔为5mil。然后同时按住键盘D+R键 ，弹出规则编译器窗口，点击左侧展开clearance选项卡。
6、在clearance里面的clearance高级设置里面本来就有polygon，设置为0.127，所以新建一个规则修改这个覆铜间距不成功，因为以最小为准。
在AD里画多通道pcb时,怎么使各个room之间等间距整齐排列?
新建或者打开一个PCB库文件。点击菜单栏的“Tools -Component Wizard”进入封装设计向导。选择封装类型和单位类型，上面的列表框为封装类型，下面的下拉框为单位，确认后点击“Next”。
ad画PCB，让元件排列整齐的方法：首先，选择需要对齐的元件。然后，上对齐，按shift+Ctrl+T。下对齐，按shift+Ctrl+B。左对齐，按shift+Ctrl+L。右对齐，按shift+Ctrl+R。如果需要他们等间距排列，shift+ctrl+h。
首先打开需要编辑的文件，进入到编辑页面中，点击打开主菜单设计中的“规则”选项。然后在弹出来的编辑器窗口中，找到electrical中的“clearance”，鼠标右键单击选择打开“新规则”选项。
PCB设计过程中AD使用流程详解(超详细)
1、打开方式：在原理图中和PCB中都要打开，tools-cross-select-mode，选择，在此状态下，原则原理图中的某一部分或者模块，就会在PCB部分对应高亮选中，再通过我们的矩形框就可以将模块化的元器件部分放置在理想的区域，便于后期PCB布线制作。
2、第一步：我们先从计算机桌面的文件夹里找到绘制我们的原理图然后单击打开进入页面。
3、对数字电路的PCB可用宽的地导线组成一个回路， 即构成一个地网来使用(模拟电路的地不能这样使用) (3)、用大面积铜层作地线用，在印制板上把没被用上的地方都与地相连接作为地线用。或是做成多层板，电源，地线各占用一层。
altium的room移动的时候其他room也跟着一起移动是
1、room是可以改变大小的，你拖动room的4个边角，让room覆盖整个电路板，若有多个room，每个都这样拖动就好了，记住，只通过边角调整大小和改变位置，直接拖动整个room，元器件可能也会跟着动。
2、看是不是一起动的元件是否在同一个元件盒里，如果是，将元件盒删除就是了，选中元件时，元件下面有灰色的框，几个一起移动的元件都在这个灰色的框里，这个灰色的框就是元件盒。如果不是这个元件，就是你的软件有故障了。
3、从原理图生成PCB图后，每一张单独的原理图都会在PCB中产生一个room；在PCB中移动room的红色方框，所有的room中的元器件都会一起移动。
4、Room，空间或房间，当你把原理图通过更新PCB 得到PCB时就会有一个暗红色的网格。可以将元件、元件类或封装分配给一个房间，房间可以定义在顶层或底层，并且可以确定目标保持在其内或其外。
5、是所有元件都一起移动吗？是这样的话，你只要将元件下面的元件盒选中，删除就好了。KEEPOUTlayer是禁止布线层，外围有个紫色的框，表示布线的边界的，应该不会与元件一起移动的。KEEPOUTlayer默认的颜色为紫色。
ad如何快速选中room

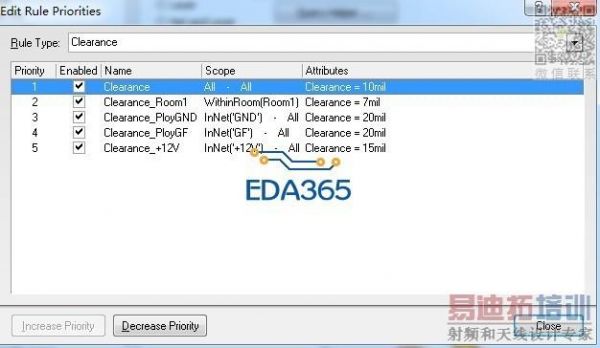

首先新建一个room，让这个room覆盖MCU的区域，也就相当于你定义一个区域，这个里面所有的安全间距都是8mil。
从实用角度而言，Room最大的便利在于多通道设计时、可以非常方便快捷地完成阵列化的元件布局。

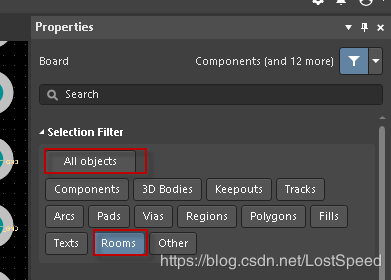

具体操作如下：在原理图里随便放一个电阻。在PCB中导入。在右上角选择找到导入的电阻，ROOM就找到了。
(建议第一次勾选所有)单击右键可以只能选择勾选。最后一个ROOM可以不选择。执行executive。Report可以到处错误报告，方便检查。然后在原理图中查找元器件。J+C输入元器件名，双击，会发现没有封装。
经常会忘记这个快捷键，以至于要用到的时候都要想老半天，特此记录一下。原理图框定指定模块后，按T+S后跳到PCB自动回选中相关器件，然后按T+O+L划定一个区域后器件自动跳到该区域。
不用全选啊，只要你用鼠标单击下那个room的一部分就可以选中了，我一直都是这样删的，根本不用全选。
到此，以上就是小编对于ad怎么放置网络标号的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
